[Computex 2017] Ngâm cả hệ thống 10 card GTX 1070 và 2 Xeon vào "nước" để giải nhiệt

Đối với các hệ thống máy tính lớn như datacenter, máy chủ hoặc đào bitcoin với mật độ cực cao của phần cứng công suất lớn, tỏa nhiều nhiệt thì dùng các giải pháp tản nhiệt thông thường trở nên không còn hiệu quả. Và giải pháp của các bạn Allied Control chính là nhúng tất cả phần cứng vào một dung dịch đặc biệt, kết hợp với hệ thống các ống sủi khí để đẩy luồng nước nóng được luân chuyển lên trên, sau đó hút ra ngoài, làm mát và chảy ngược vào bên trong để giải nhiệt cho cả một hệ thống.

cái này là thùng tản nhiệt

Đây là toàn bộ hệ thống với 10 card đồ họa GTX 1070 và 2 bộ xử lý Xeon được sắp xếp cực kỳ dày đặt, khít vào nhau.

Hãng phát triển cho biết mỗi hệ thống này có thể đạt tới công suất 60 kW hoặc hơn ở chế độ full tải, trong khi khoảng cách giữa các bo mạch chỉ vào khoảng 2,5 cm.

Và giải pháp của họ là nhúng tất cả vào một dung dịch gọi là 3M Novec 7100 (C4F9OCH3).

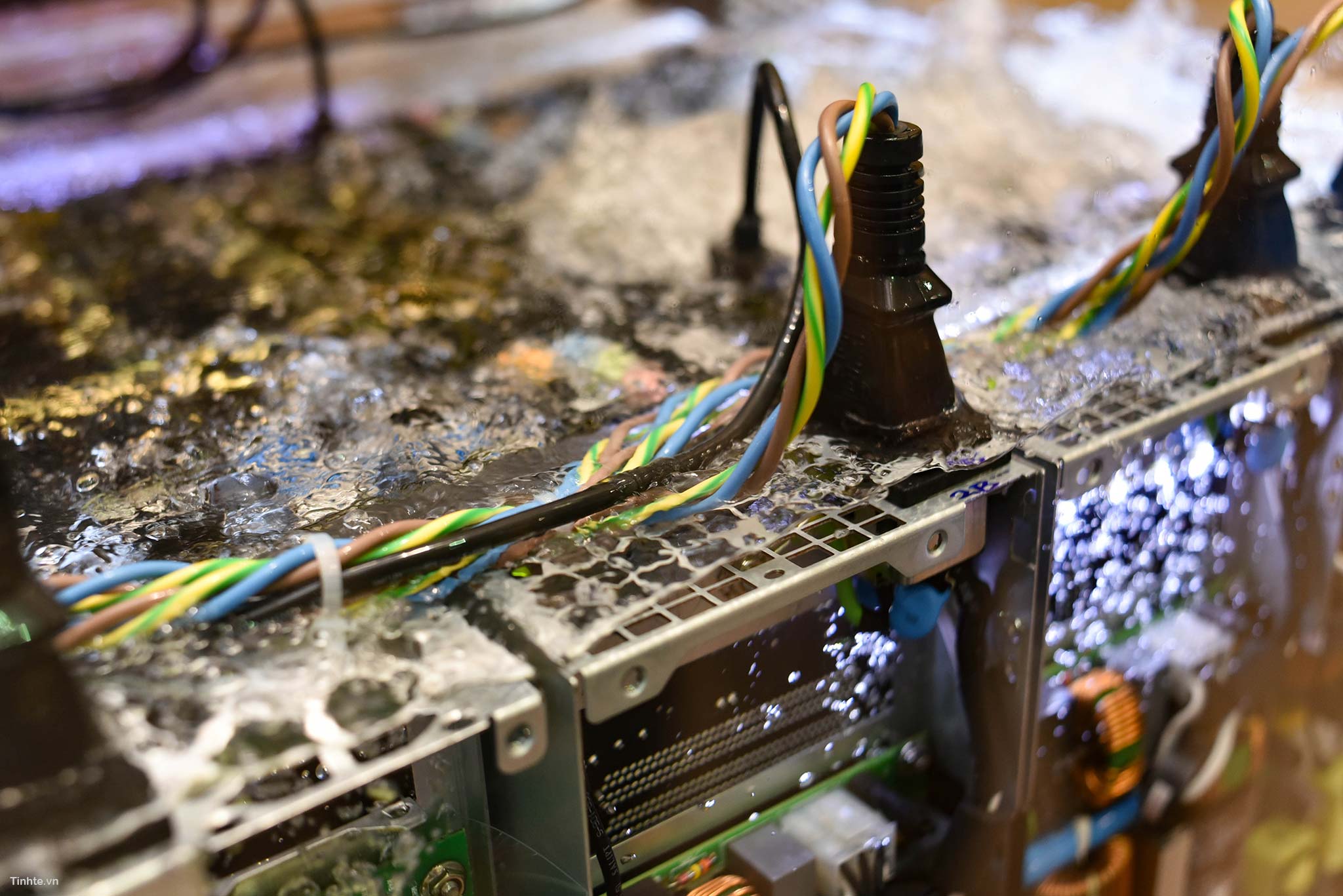

Cả các ổ cấp điện cũng ngập “nước” luôn.

Nhìn kỹ sẽ thấy các bo mạch ngập trong nước bên dưới.

Các phần cứng được độ lại để liên tục sủi khí nhằm đưa nhiệt cùng nước lên bên trên.

Nước sẽ được cho qua một hệ thống ống đồng,…

Sau đó dẫn ra một hệ thống làm mát bên ngoài trước khi đưa trở vào để tạo thành một vòng tuần hoàn giải nhiệt hoàn chỉnh.

Mình sờ thử vào phía ngoài thùng “nước” này thì thấy chỉ hơi ấm ấm chứ không hề nóng, quá tuyệt vời.

toi_la_ai_meo

ĐẠI BÀNG

6 năm

xịn vaiiii nhìn thích mắt ghê

hoanganhdung1106

Về lý thuyết thì nước tinh khiết không dẫn điện

johanvie

5 năm

@phongba046 Đào BitCoin bạn nhé!

exciterc

VIP

@phongba046 Cách đào Bitcoin trước kia là thế này(trâu cày). Tầm 2 năm trở lại đây thì người ta dùng các máy chuyên dụng(máy cày)

zongsheng

@hoanganhdung1106 Mình nghĩ là dầu cách điện như trong máy biến áp

Vietsub69

@phongba046 Em đoán là làm thế để biểu diễn khả năng tản nhiệt của hệ thống thôi bác.

tieutuvodanh192

Nhìn rất đẹp và chất

newway

Ý tưởng này có lẽ sẽ là 1 start up lớn cũng nên nếu huy động được vốn

only14ever

TÍCH CỰC

@newway Ngất !

tung2050

@newway cái này có lâu rồi. mấy bữa trước cái phim CSI Cyber có tập có một thằng bé gốc Hoa làm cái dàn máy nhúng toàn bộ linh kiện vào cái bể dầu khoáng để overclock.

LongLife321

@Fbiprohj Chú này hố hàng bồ ơi.

t_snow

@mike89 Chuẩn, em cũng đã đọc bài ấy từ lâu lắm rồi

supi7

CAO CẤP

Em gọi nó là dầu tản nhiệt ko dẫn điện

_-=TinhTế=-__-=SắcXảo=-_

@supi7 việt nam đã có người làm. youtube còn giữ

NguyenNguyễn96

Này là dầu khoáng chứ ko phải nước nha

@vanhiep2941

công hội

Trứng

@NguyenNguyễn96
"Nước " trong ngoặc còn gì

nnkjsc

@NguyenNguyễn96
Search thêm đi xem "dầu khoáng" nó có đúng ko

Trần Võ Minh Hậu

@NguyenNguyễn96 Cha linus làm chứ ai =]] cái hồi mà studio còn ở nhã cũ của cha luke =]]

quangcaoquy01

Bụi thì chắc chắn không bám được vào rồi còn rong rêu thì lâu ngày có mọc đầy không các bác 😁

tri5800xpm

@quangcaoquy01 chắc chắn là ko bác ah 😃

tyller end

@quangcaoquy01 tuỳ chất lượng nước và quy trình có kín không :D

tanthanhkt10

@quangcaoquy01 nuôi thêm con cá chùi kiếng...thì sợ gì rong rêu

minhcuongpro1234

Nước này đã được xử lý để khử ion, nói chung là không còn khả năng dẫn điện như nước thông thường.

@minhcuongpro1234 Cái này là dầu khoáng mà bác, thớt ở trên cũng có ghi là C4F9OCH3 kìa.

thegioidien

Hình như nước là H20 còn cái này nó là C4F9OCH3 mà cũng gọi là nước thì vãi cả tít.

Toilanguoibk

@dark4869 Ý của mod là cố ý viết từ "nước" để cho ae cãi nhau, và mod đã thành công có 10 cm thì 9 cm nói về từ "nước" của mod

namlinhct

@tethien Nước là nước (H2O) từ ngữ kỹ thuật ,nếu không biết là chất gì cũng không lên gọi là " nước" gọi là dung dịch cho chuẩn hơn.

tethien

@namlinhct Chả biết bạn hiểu kiểu gì.
Người ta đã ghi "nước" thì có nghĩa thứ được đề cập đến chắc chắn không phải là nước (H2O) rồi.

Jojolonelycat

Gọi là dung môi tản nhiết mới dfungs, đâu phải là nc, nc là h2o mà

ken0106

Mấy loại dầu tản nhiệt trong máy biến áp cũng đâu dẫn điện đâu. Có điều hơi tốn kém 😁

TT411

@ken0106 Cũng không tốn kém lắm, hiện chắc tầm 20-30k/lít.
Nhưng nó là chất độc, các nước phát triển yêu cầu ngừng sử dụng vào năm 2020 và tiêu hủy 2028

mr.kien_tran

@ken0106 30k 1 lít thôi mà, khó kiếm quá thì dùng dầu máy khâu cũng dc.

Huỳnh Hữu Toàn

:eek: really?

Stingmk2349

có bác nhún con pen4 vào dầu ăn chiên khoai, chín nhanh vl

Kin_92

Ước gì có cái này cho giàn trâu cày của mình, bao mát overclock thoải mái

anhhoang02

Theo mình cứ cho máy vào phòng lạnh có tốt hơn không?

coi7247

@anhhoang02 Vlol, nếu đưa vào phòng lạnh mà giải nhiệt tốt thì họ cần gì đến giàn nước, nitơ lỏng nữa cho tốn kém..bản chất phòng lạnh cũng chỉ là tản nhiệt khí thôi mà, :3

@phongba046 Phòng lạnh độ ẩm trong không khí luôn ít hơn môi trường bạn ạ

phongba046

@namlinhct Ừ ý mình là lạnh gặp nóng dễ ngưng tụ .cơ mà cái này nó hoạt động 365/365 thì lấy đâu ra ngưng tụ hè 😃

@phongba046 Mình hiểu nôm la như này nhé hơi nước trong không khí sẽ ngưng tụ nếu gặp một bề mặt có nhiệt độ thấp《10° c như vậy những cỗ máy đặt trong phòng lạnh 365/ 365 ngoài tác dụng làm mát còn có tác dụng chống ẩm (không khí ngưng tụ qua giàn lạnh thoát ra ngoài) cho lên không khí ở trong phòng ấy luôn luôn khô.

vietdevelop

Ngâm dầu chứ nước gì mod ?

whatwhenwhere

editor có nhầm k,đây đâu phải là nước đâu

kkzbanana

Chất này nguy hiểm lắm đấy làm thủng tần ozen nếu mà hít lau ngày tỉ lệ vô sinh cao lắm các bác ạ. 😁 Mấy cái này thì người ta nghỉ ra lâu lắm rồi dùng cho data center nhưng mà Novec độc hại và nguy hiểm với môi trường nên chả ai dùng. Nó được dùng chủ yếu trong phòng cháy chửa cháy, không làm hại giấy hay các chất có nguồn góc hữu cơ.

kixx

@kkzbanana chữa cháy trong viện bảo tàng 😃

XBlue

nhìn mát thật có điều là chất lỏng mỗi khi rớ váo phải đảm bảo ko lẫn chất dẫn điện nếu ko đi cả đám
