Bên trong Microsoft Surface Pro 3: nhiều keo, khó sửa chữa
Duy Luân
7 nămBình luận: 165

Rất nhanh sau khi được bán ra, chiếc máy tính bảng Surface Pro 3 đã nằm trên bàn "phẫu thuật" của trang iFixit để cho chúng ta thấy được bên trong sản phẩm này có gì. Các anh kĩ sư nhận xét rằng linh kiện của thiết bị được sắp xếp gọn, tuy nhiên để sửa chữa nó thì không phải là chuyện dễ dàng vì nhiều chỗ được cố định bằng keo. Trong quá trình thực hiện, màn hình của máy cũng bị nứt vỡ ở phần viền. Tương tự như Surface Pro và Pro 2, chiếc Pro 3 này chỉ nhận được điểm 1/10 tính theo mức độ dễ sửa chữa. Giờ thì mời các bạn cùng xem phần mở máy của iFixit nhé.

Đây là anh chàng của chúng ta trước khi bị mở tung ra

Phần chân đế này là một điểm mới vì bạn có thể chỉnh góc nghiêng tùy ý, rất linh hoạt

Quảng cáo


Bắt đầu vào phần chính. Phải cạy màn hình của máy lên.

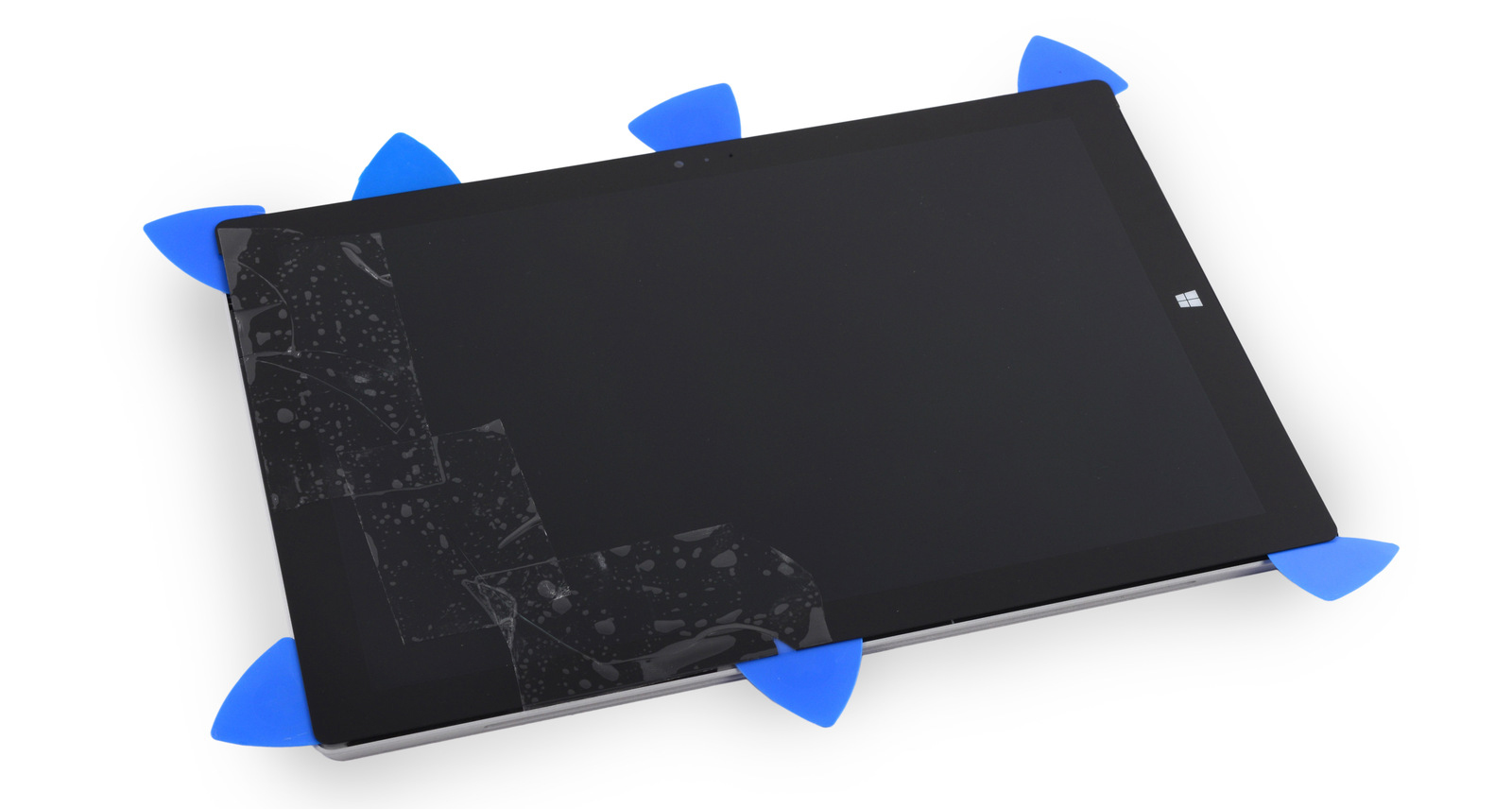

Không may là chỉ mới những thao tác đầu tiên mà iFixit đã làm cho màn hình bị nứt vỡ. Mấy anh kĩ sư nhận xét rằng những điểm này rất rất yếu trong khi keo giữ bên dưới quá mạnh mặc dù đã được hơ nóng.

Cũng nứt vài chỗ trước khi có thể mở máy ra

Vừa mở ra thì lại gặp keo, thứ làm ngao ngán các anh kĩ sư mở máy

Bắt đầy mở phần nắp thiết bị lên


Quảng cáo


Rút dây cáp giữa pin và bo mạch chủ ra

Đây là ổ SSD của Surface Pro 3

Nó dùng giao tiếp mSATA và có dung lượng là 128GB, ngoài ra còn có tùy chọn 64GB và 256GB

Viên pin của Surface Pro 3 có dung lượng 5547mAh


Quảng cáo


Viên pin này được cấu tạo thành một miếng lớn và cũng được cố định vào khung máy bằng keo dính

Tháo được cục pin này ra thì cũng vất vả lắm

Keo nó dính mạnh như thế này này, để cả ly nước vào mà vẫn hít chặt

Tháo hết các mảng keo ra để tiếp tục công việc nào

Tháo ốc cố định bo mạch chủ

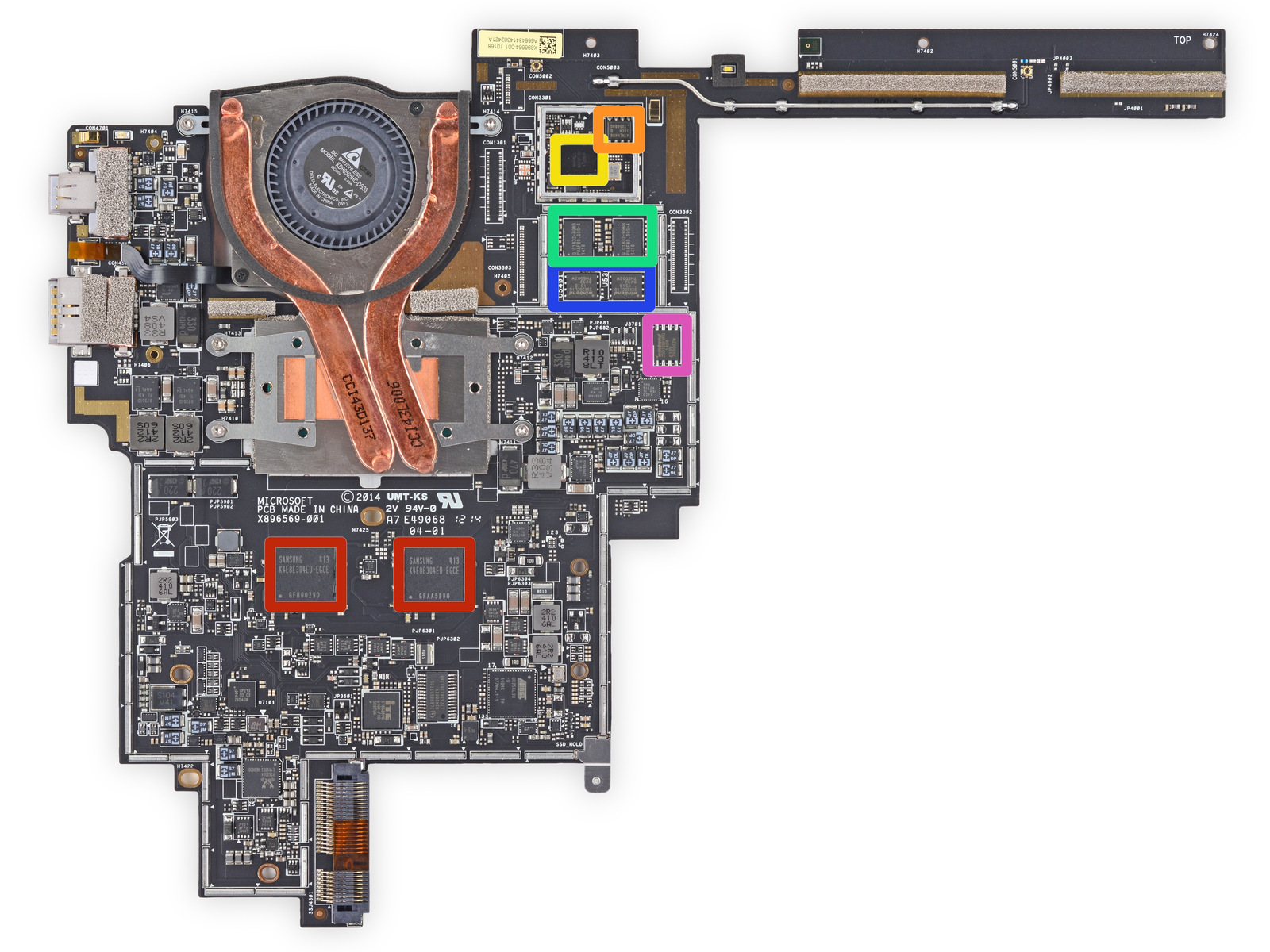

Hai con chip màu đỏ là chip RAM (Surface Pro 3 có tổng dung lượng 4GB, riêng mặt này là 2GB), màu vàng là chip WiFi + Bluetooth, màu xanh dương và xanh lá là hai bộ nhớ đệm dung lượng nhỏ

Tiếp tục: màu đỏ là chip bảo mật TPM, màu xanh lá là một bộ vi điều khiển, màu vàng là chip âm thanh Realtek

Ở đây có thêm hai con chip RAM màu đỏ với dung lượng 2GB nữa.

Quạt tản nhiệt của hệ thống được thiết kế mới để giảm tối đa độ ồn khi hoạt động

Còn đây là CPU Intel Core i, có thể là i3, i5 hoặc i7 để bạn lựa chọn. Phiên bản được mang ra mổ xẻ dùng CPU i5-4300 hai nhân

Cặp loa của Surface Pro 3 không có nhãn mác

Đây là mạch điều khiển jack tai nghe, nút tăn giảm âm lượng, nút nguồn và bộ rung

Gỡ camera của máy ra nào

Cận cảnh camera độ phân giải 5 megapixel của Surface Pro 3. Cái này là camera sau, còn camera trước cũng có cùng độ phân giải như thế này.

Tất cả linh kiện của thiết bị sau khi đã tháo tung. Không chắc là có lắp lại được hay không...

Nguồn: iFixit
