Bên trong Nexus 9: nắp lưng dễ mở, linh kiện khó sửa chữa, nhiều keo
Duy Luân
7 nămBình luận: 77
Mẫu máy tính bảng Nexus 9 đã bắt đầu bán ra và rất nhanh chóng, trang iFixit đã có trong tay một chiếc để "mổ xẻ" cho chúng ta xem linh kiện bên trong sản phẩm này ra sao. Mấy anh kĩ sư nhận xét rằng mặc dù nắp sau của Nexus 9 có thể được tháo ra dễ dàng, tuy nhiên những linh kiện bên trong nhìn chung rất khó để sửa chữa nên chỉ chấm điểm 3 trên 10. Màn hình LCD 8,9" cũng rất khó tháo vì nó được dán bởi một lớp keo "cứng nhất mà chúng tôi từng gặp trên một chiếc tablet". Nexus 9 là một sản phẩm của Google, nhưng nó do HTC sản xuất. Giờ thì mời các bạn cùng theo dõi.

Ben_trong_Nexus_9_1.jpg Ben_trong_Nexus_9_2.jpg
Nhân vật chính của chúng ta trước khi bị lên bàn mổ

Thiết bị do HTC sản xuất, HTC cũng có tham gia vào quá trình kinh doanh Nexus 9
Camera của máy nằm ở một góc với kích thước khá to, nhìn nổi bật ở mặt lưng

Quảng cáo


Mặt sau có thể được gỡ ra dễ dàng chỉ bằng cách dùng ngón tay, không cần thêm công cụ gì khác

Trong quá trình tháo, cáp nối camera chính với bo mạch chủ đã bị bung ra, nhưng để gắn lại thì phải tháo hết mọi thành phần khác vì cổng cắm cáp nằm ở mặt dưới của bo
Cụm camera chính độ phân giải 8MP, có tự động lấy nét, khẩu f/2.4, tiêu cự quy đổi sang hệ máy phim là 29.2 mm
Mặt sau, có những lớp dán bảo vệ gì đây
Hóa ra đó là ăng-ten NFC
Bắt đầu tháo cục pin ra. Cục pin này được cố định vào thân máy nhờ một lớp keo dính
Viên pin dung lượng 6700mAh, thấp hơn so với iPad Air 2 là 7340mAh (nhưng iPad Air 2 dùng màn hình to hơn)
Tháo đến chiếc camera phụ ra nào

Quảng cáo

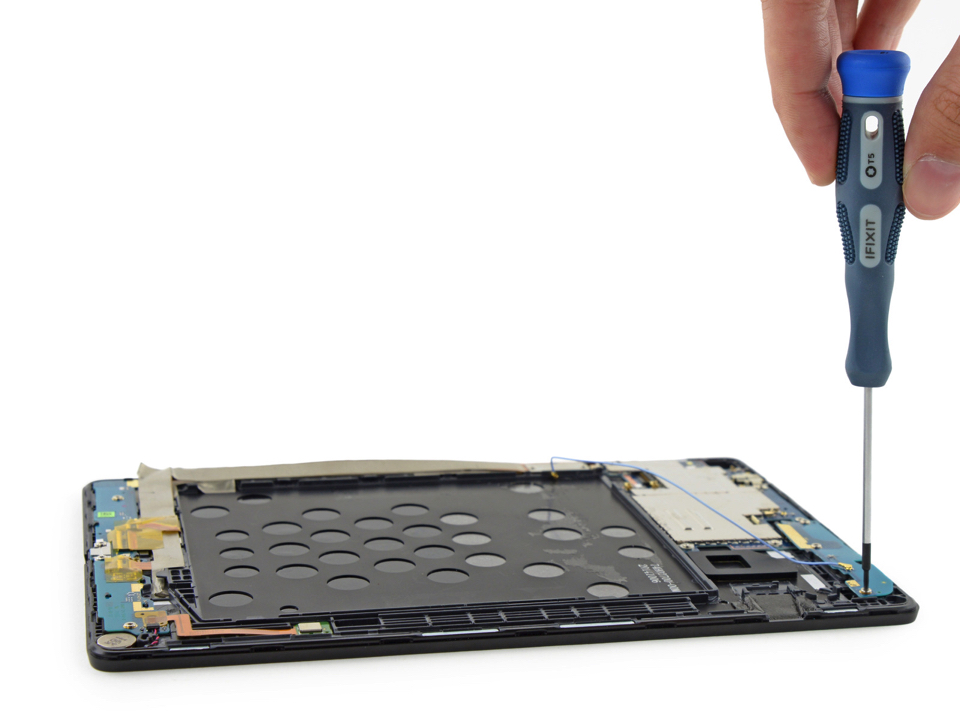

Giờ thì bắt đầu tháo đến khu bo mạch
Có khá nhiều sợi cáp nằm riêng như thế này trong Nexus 9
Mặt trên của bo mạch chính, trong đó màu xanh lá là module Wi-Fi AC/Bluetooth 4.0/FM do Broadcom sản xuất, màu vàng là bộ nhớ trong do Samsung làm, màu đỏ là vi xử lý NVIDIA Tegra K1 với hai nhân Denver 64-bit, màu cam là RAM 2GB của Elpida.
Mặt dưới của bo mạch

Tiếp tục tháo đến các bo mạch phụ

Quảng cáo


Bảng mạch này có tác dụng nối bo mạch chủ với loa, bộ rung và một số linh kiện khác
Tháo loa ra nào
Nexus 9 dùng đến hai loa để mang lại trải nghiệm stereo cho người dùng
Ben_trong_Nexus_9_22.jpg Còn đây là bộ tạo rung động của Nexus 9 Ben_trong_Nexus_9_23.jpg
Bắt đầu tháo đến màn hình
Tấm LCD được dán rất nhiều keo, và keo này cũng rất cứng. iFixit nhận xét đây là lớp keo cứng nhất họ từng gặp ở một chiếc tablet

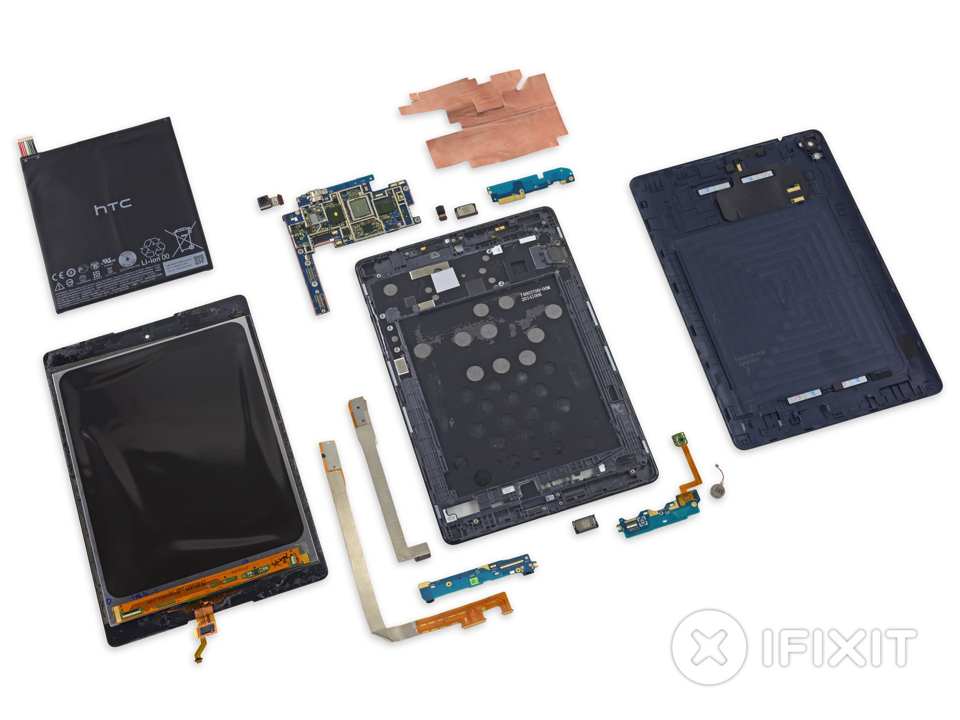

Toàn bộ linh kiện của Nexus 9

Ben_trong_Nexus_9_26.jpg Xét về mức độ dễ sửa chữa, Nexus 9 chỉ đạt 3/10 mà thôi

Nguồn: iFixit
