Bên trong Surface Pro 4: rất khó sửa vì nhiều keo, LCD hư là thay cả cụm, 2/10 điểm iFixit
Duy Luân
5 nămBình luận: 76
Bên trong Surface Pro 4: rất khó sửa vì nhiều keo, LCD hư là thay cả cụm, 2/10 điểm iFixit
iFixit đã cho lên bàn mổ chiếc Surface Pro 4. Họ nhận xét rằng sản phẩm này khá dễ mở và đã không làm gãy màn hình như hồi mới "xử" chiếc Pro 3 vào năm ngoái. Tuy nhiên, mọi thứ dần trở nên khó khăn hơn khi vào trong với nhiều thành phần bị dán keo, ví dụ như pin chẳng hạn, và ngay cả màn hình cũng có một ít keo để cố định. Cáp nối màn hình vào bo mạch chủ cũng không phải loại tiêu chuẩn nên hơi khó để mở ra. Bản thân màn hình này là loại ép chung LCD với lớp kính nên nếu hư một thành phần thì cũng phải thay cả cụm. Tương tự, loa được gắn chung với hai nút tăng giảm âm lượng nên hư nút thì cũng phải thay nguyên bộ luôn. Nhìn chung, Surface Pro 4 chỉ được 2/10 điểm tính về mức độ dễ sửa mà thôi.

Một vài chi tiết đáng chú ý khác gồm có 1 cảm biến hồng ngoại dùng để nhận biết gương mặt và unlock máy thông qua tính năng Windows Hello. Bản mà iFixit mổ ra là bản dùng CPU Core m3 cho nên nó không có quạt tản nhiệt, còn cơ chế tản nhiệt chất lỏng thì vẫn còn đó. Ngoài ra, bản Core m3 cũng dùng SSD theo chuẩn AHCI gắn vào cổng PCIe, không phải loại NVMe như các model cao cấp hơn, vấn đề là Microsoft chưa từng nói công khai về điều này.


Đây là anh đẹp trai của chúng ta, ảnh tên Surface Pro 4 và ảnh đang chuẩn bị lên bàn mổ


Chụp X-Quang ảnh một cái trước khi mổ để coi sơ sơ xương xẩu thế nào. Có vẻ như vẫn nguyên vẹn, nhưng thôi cậu vẫn mổ hé hé

Mặt trước có hàng loạt cảm biến, trong đó có webcam, micro, cảm biến ánh sáng, còn cái gì nữa ấy nhỉ?

Chụp X-Quang sơ qua, cũng không rõ hơn, thôi để tí nữa mổ ra biết ngay ấy mà

Mặt sau thì có camera và hai micro nữa

Microsoft có bôi trơn bản lề này để bạn kéo chân ra vô dễ hơn. Đừng để cát hay tóc gì dính vào nhé, lông chó mèo cũng không, dính vào khó gỡ ra lắm

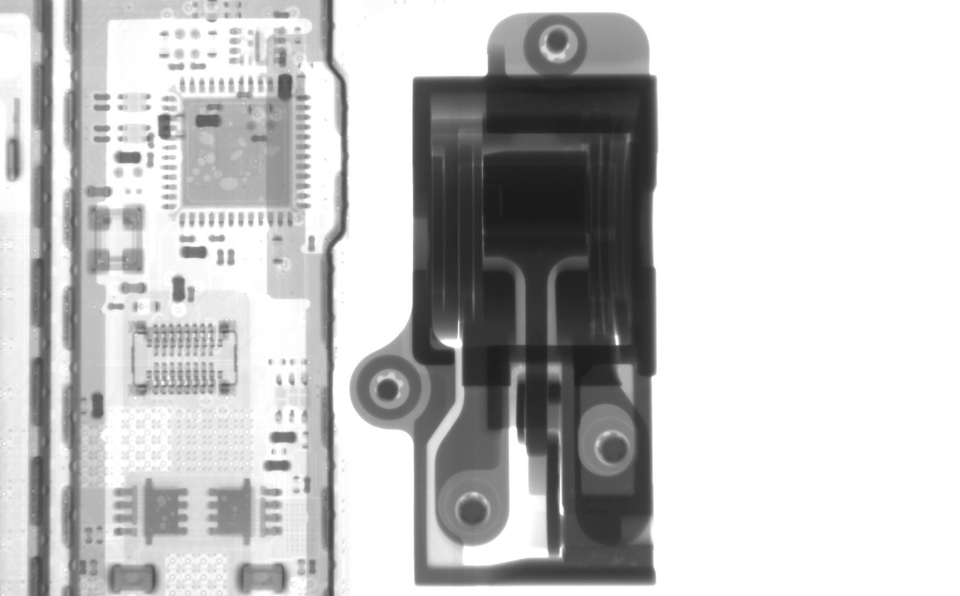

Chụp X-Quang bản lề phát. Sao dạo này iFixit khoái chụp X-Quang vậy ta...


Bắt đầu màn mổ xẻ bằng cách... chườm nóng. Chườm như vậy là để cho phần keo chảy ra một chút cho dễ mở hơn. Năm ngoái không biết, mấy anh iFixit nạy liền ra mà không làm chảy keo nên đã khiến màn hình của Surface Pro 3 bị gãy. Năm nay kinh nghiệm hơn, ngon hơn.

Dùng cái nẹp để bẩy ra một chút

Sao đó chơi đến dụng cụ chuyên khoa để hút màn hình ra. Bạn thấy là công cụ này như cái kép, có 2 giác hút, khi bạn kẹp nó lại thì hai phần của Surface Pro 4 sẽ tách nhau ra mà không bị rớt. Đồ chơi khá hay nhỉ.

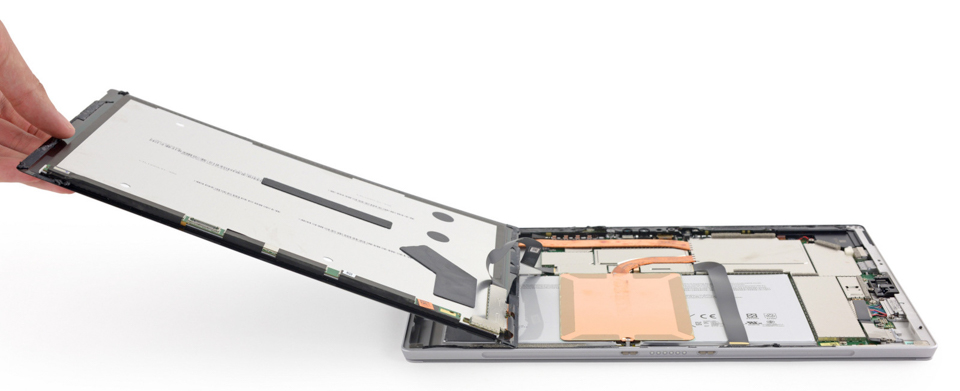

Mở được màn hình ra là thấy được bên trong rồi. Mà trong lúc mở màn hình thì cũng có một chút keo đó chứ không phải là không có đâu.

Có đến 2 sợi cáp nối màn hình với phần bên dưới, và đây là một trong số đó. Đầu nối này được Microsoft tùy biến lại một chút nên hơi gó khõ, nhưng mấy anh iFixit vẫn chơi được tất.


Cận cảnh màn hình, trong đó phần hiển thị chỉ mỏng có 0,4mm mà thôi, bằng 4 sợi tóc người!

Đây là các con chip dùng để điều khiển màn hình và cảm ứng, kể cả bút stylus. Hầu hết chúng đều do công ty N-trig sản xuất. N-trig đã được Microsoft mua lại.
Nội tạng của máy đây. Bạn có thể thấy là mấy miếng tản nhiệt rất to và dài. Bạn để ý góc trên bên trái của máy có một khoảng trống, nó là chỗ của quạt tản nhiệt. Tuy nhiên, vì model của iFixit chỉ dùng CPU Core m3 nên không cần quạt. Cục đồng to to là nơi làm mát và ngưng tụ chất lỏng.


Gỡ tiếp SSD

SSD này do Samsung sản xuất, nó sử dụng cổng PCIe nhưng là công nghệ AHCI cũ chứ không phải bộ nhớ NVMe mới. Có lẽ mấy con Surface Pro 4 dùng CPU bản cao hơn thì mới có như lời Microsoft quảng cáo.

Gỡ nắp che cụm cảm biến

Màu đỏ là bộ phát hồng ngoại, màu cam là camera trước, màu vàng là camera hồng ngoại, màu xanh dương nhạt là microphone, màu xanh đậm là cảm biến ánh sáng

Cận cảnh 3 cái camera

Gỡ tiếp loa. Phần loa bên này dính với 3 nút nguồn, tăng giảm âm lượng luôn. Thiết kế này hơi nguy hiểm, vì nếu bị hư nút thì phải luôn loa, tốn tiền hơn.

Hai loa hai bên

Gỡ bo mạch chủ

Quá trời chip. Màu đỏ là CPU Intel Core m3, màu cam là các con chip RAM với tổng dung lượng 4GB, màu vàng là chip Wi-Fi, Bluetooth của Marvell sản xuất, xanh dượng đậm là chip codec âm thanh, tím là bộ điều khiển đầu đọc thẻ nhớ, cả hai đều do Realtek sản xuất.

Mặt dưới có một con IC điều khiển điện cho CPU được đánh dấu xanh nhạt, còn xanh đậm là nơi gắn cáp nối bo mạch chủ với pin và dock bàn phím

Gỡ tiếp phần pin. Phải chườm nóng để chảy keo chỗ pin ra. Mấy anh iFixit nói keo chỗ này nhiều và cứng lắm, nên chuyện thay pin sẽ rất khó khăn.

Phải nạy lên như thế này

Cục pin 5087mAh, giảm 9% so với Surface Pro 3 năm ngoái.

Và đây là toàn bộ phụ tùng của anh Surface Pro 4.

Nguồn: iFixit
