[Chia sẻ] Module quang SFP GPON ONU dành cho mạng cáp quang GPON
Chào mọi người, tuần mới tốt lành. Mình có món SFP dành cho mạng GPON, cái này một số anh em cũng quan tâm, làm sao để thay thế hoàn toàn thiết bị GPON nhà mạng, chỉ với một thiết bị nhỏ gọn hơn.

Đối tượng sử dụng:
- Mong muốn được Bridge thiết bị GPON nhà mạng để sử dụng Router ngoài nhưng thiết bị nhà mạng chỉ hỗ trợ chế độ Router hoặc có hỗ trợ nhưng nhà mạng không hỗ trợ cách cài đặt.
- Một số thiết bị GPON nhà mạng chỉ hỗ trợ cổng LAN 100Mbps tạo thành nút thắt dữ liệu, khi mà hầu hết gói cước bây giờ đang được nhân băng thông > 100Mbps.
- Mong muốn gọn, đẹp, tiết kiệm điện năng và tất cả trong 1, cấp nguồn cho 1 thiết bị duy nhất.
- Không ngại việc chi phí thêm để thay thế thiết bị nhà mạng (được cho mượn cho tới khi kết thúc hợp đồng).
- Bạn nào có nhu cầu thì vào s h o p e e nha: https://shopee.vn/product/141318818/3649566009/

Module quang SFP GPON ONU (Hisense LTE3415-SCA+) | Shopee Việt Nam

Mua Module quang SFP GPON ONU (Hisense LTE3415-SCA+) giá tốt. Mua hàng qua mạng uy tín, tiện lợi. Shopee đảm bảo nhận hàng, hoặc được hoàn lại tiền Giao Hàng Miễn Phí. XEM NGAY!
shopee.vn

Quảng cáo


Sơ lược qua về mô hình:
- Như các bạn đã biết, hoặc giờ mới biết, trước đây nhà mạng hoặc số ít bây giờ sử dụng mạng cáp quang công nghệ AON (Active Optical Network - mạng cáp quang chủ động) để cung cấp cho khách hàng và thiết bị đầu cuối thông thường sẽ là/hoặc:
+ hộp ODF 1-2Fo → thiết bị Media converter (bộ chuyển đổi quang điện) → Router/Wifi (cổng WAN RJ45)
[​IMG]
+ hoặc: hộp ODF 1-2Fo → Router/Wifi (có gắn Module quang SFP) → bộ phát sóng AP (nếu có)
  • Với mạng GPON (Gigabit Passive Optical Network – mạng quang thụ động): ở phía khách hàng đầu cuối sẽ là:
+ cáp quang thuê bao 1Fo → Fast Connector → GPON ONU (Thiết bị GPON nhà mạng): thiết bị với nhiều chức năng: converter quang điện, quay số PPPoE, cấp phát DHCP, chia VLAN, chạy dịch vụ IPTV, phát sóng wifi v.v…
[​IMG]
Hiện nay, các nhà mạng kết hợp sử dụng cả 2 công nghệ trên để lắp đặt cho khách (tùy theo khu vực tuyến cáp, nhu cầu sử dụng của khách hàng…), nhưng chủ yếu GPON được sử dụng nhiều nhất vì chi phí rẻ, triển khai lắp đặt nhanh.

Chính bởi vì một thiết bị kiêm quá nhiều chức năng, nếu dùng gia đình nhu cầu ít thì không sao, nhưng với nhu cầu giải trí, kết nối ngày càng cao như hiện nay, hoặc nối chung nhiều nhà cho một đường truyền/1 thiết bị, dẫn tới thiết bị GPON nhà mạng bị treo, lag, giảm hiệu năng v.v…

Dẫn tới, xu hướng hiện nay khách hàng thường mong muốn chuyển thiết bị GPON từ chế độ Router sang Bridge (thiết bị GPON nhà mạng chỉ còn 1 chức năng duy nhất: bộ chuyển đổi quang điện) rồi kết hợp với một thiết bị Router mà khách hàng tự mua (thiết bị này thường mạnh hơn rất nhiều) để đảm nhiệm các nhiệm vụ còn lại. (cái này quay về mô hình giống AON: media converter + router).

Vậy còn mô hình: Dây thuê bao quang cắm thẳng vào Router thông qua Module quang SFP thì sao?

Quảng cáo



Dưới đây sẽ là một mô hình như vậy.
1. Thành phần chính:
  • Module quang SFP GPON ONU với thông số kỹ thuật: 1.25Gbps upstream / 2.5bGps downstream (Tx 1310nm / Rx 1490nm), khoảng cách 20km, đầu nối quang chuẩn SC/UPC hoặc SC/APC, Class B+, hỗ trợ chức năng DDM, nhiệt độ hoạt động: 0-70 độ C (nhiệt độ tiêu chuẩn-Standard hoặc thương mại-Commercial), đáp ứng tất cả các tiêu chuẩn dành cho kết nối mạng GPON, có giao diện quản lý và điều khiển (OMCI) v.v… và đã được tinh chỉnh, tối ưu hóa firmware tương thích với phần lớn các nhà mạng sử dụng OLT hiện nay của các hãng như: Huawei, ZTE, Dasan, riêng Alcatel Lucent thì đang trong quá trình test thử nghiệm,….
  • Router cân bằng tải Mikrotik RB760iGS (1 cổng quang SFP, 5 cổng Ethernet- WAN/LAN kết hợp)
Link chi tiết sản phẩm (https://mikrotik.com/product/hex_s)

MikroTik

MikroTik Wireless systems, Switches, Ethernet routers, RouterBOARD products, Antennas and Accessories
mikrotik.com

  • Cáp mạng đã bấm sẵn 2 đầu RJ45
  • Và không thể thiếu đó là: Thiết bị GPON (GPON ONU) của nhà mạng Viettel có model là HG8045A5. Thiết bị này sau đó sẽ cất đi, để dùng backup hoặc khi hết hợp đồng thì trả lại cho nhà mạng.
  • Cuối cùng, kết hợp với một vài bộ phát wifi (AP- access point) hỗ trợ 2 băng tần v.v.. hoặc thậm chí biến Thiết bị GPON nhà mạng thành bộ phát wifi đơn thuần: https://tinhte.vn/thread/goc-nghich-ngom-tuy-bien-modem-gpon-nha-mang-thanh-bo-phat-wifi.3184175/
2. Đấu nối và sử dụng:

[Góc nghịch ngợm] Tùy biến Modem GPON nhà mạng thành bộ phát wifi | Tinh tế

Nếu nhà bạn thừa Modem GPON, chẳng lẽ để không thì lãng phí quá, sau đây là cách tùy biến nó thành bộ phát wifi đơn thuần. 1. Truy cập phần quản lý của Modem GPON và backup lại cấu hình (phòng khi…
tinhte.vn

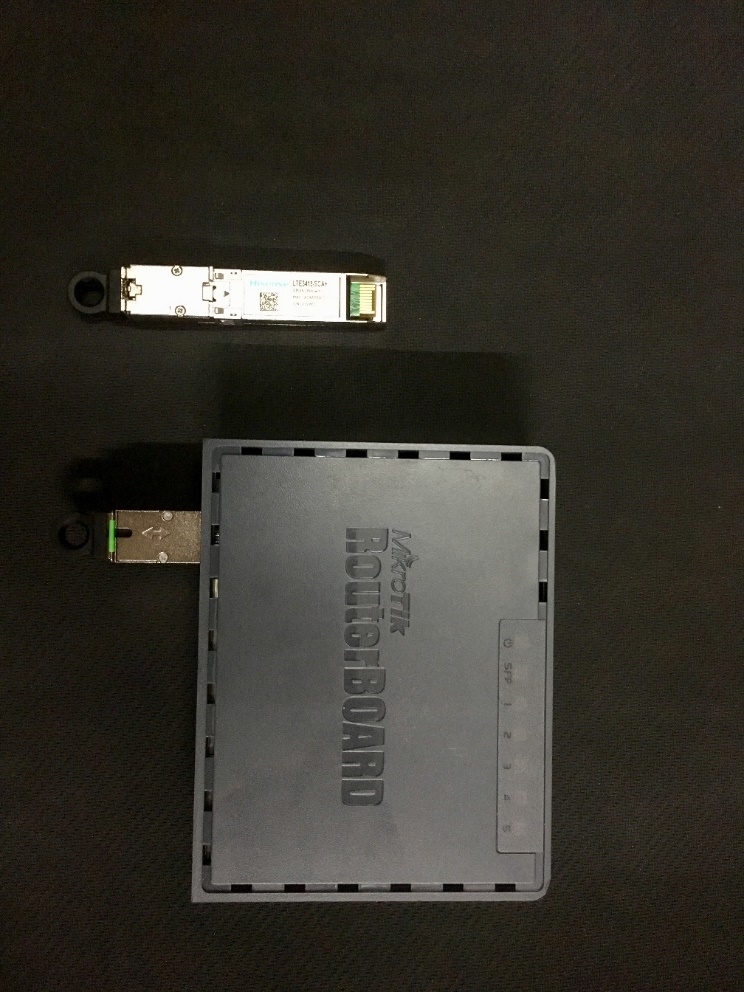

2.1. Đấu nối: Đầu cáp quang nhà mạng 1Fo (Fast Connector SC/APC) → SFP GPON ONU → cổng SFP của Mikrotik RB760iGS

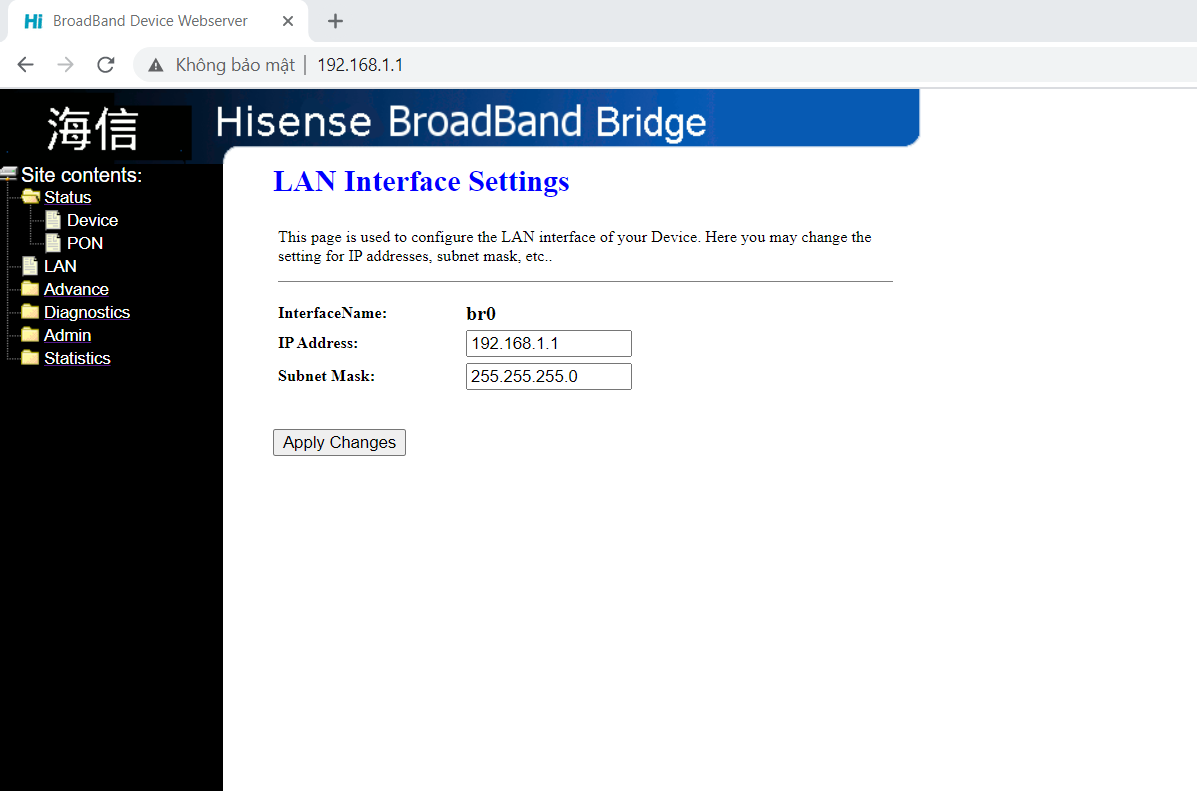

2.2. Truy cập vào phần quản lý của SFP GPON ONU để cập nhật thông số xác thực:
- Đối với nhà mạng Viettel thì việc xác được thực ở thời điểm hiện tại là qua số S/N (Serial number): bạn có thể tìm thấy nó trong trang quản lý của thiết bị GPON nhà mạng, như ở đây là phần trong vòng màu đỏ: HWTCxxxxxxxx (HWTC + 08 ký tự).
[​IMG]
- Đối với nhà mạng VNPT: số S/N và SLID v.v…

Quảng cáo


- Đối với nhà mạng FPT: số S/N và quản lý thiết bị bằng địa chỉ MAC (MAC address)
- Mặc định: SFP GPON ở chế độ bridge
2.3. Sau khi cập nhật số S/N xong, nếu trạng thái xác thực (ONU State) hiển thị là: O5. Nghĩa là đã xác thực thành công.

2.4. Thiết lập trên Router Mikrotik:
- Thiết lập: cổng WAN SFP, các cổng LAN, các Brigde
- khai báo VLAN 35 cho internet (quay số PPPoE trên VLAN này), VLAN 2502 cho IPTV (nếu có)
Mikrotik-SFP interface.png
[​IMG]

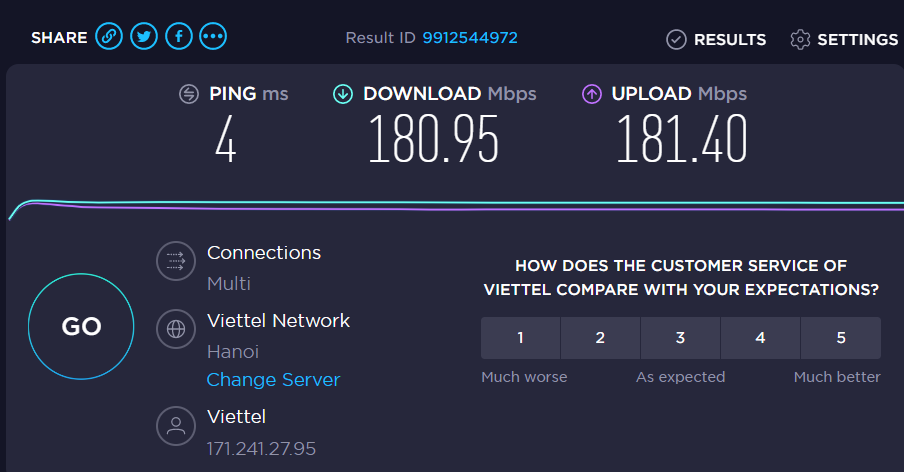

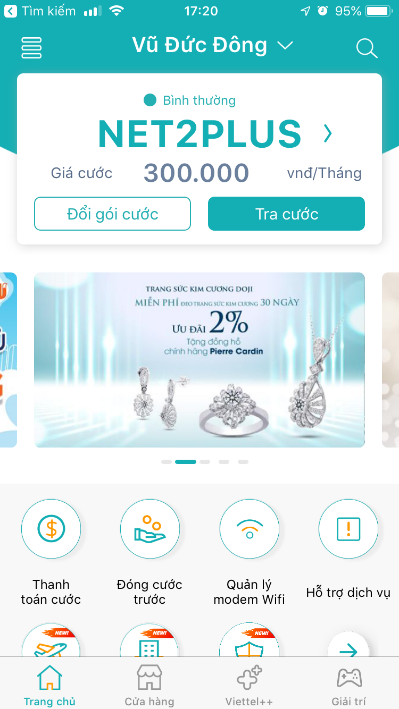

2.5. Cuối cùng là một số bài speed test trước khi kết bài (gói cước NET2PLUS: 220k/tháng)
Kết nối với PC bằng cáp mạng RJ45 qua cổng 1G để test
[​IMG]
32 bình luận
vanh1984
ĐẠI BÀNG
1 năm
Mua về thực hiện lấy có dễ không các bạn
vuducdong
ĐẠI BÀNG
1 năm
@vanh1984 cũng không khó đâu bạn, hướng dẫn qua là tự làm được.
Cho mình xin thông tin mua hàng với. Đang chạy vnpt muốn mua thay dùng
vuducdong
ĐẠI BÀNG
10 tháng
@Truong.ld Bạn xem trong phần tin nhắn nhé! Thanks.
HuyNLQ
ĐẠI BÀNG
10 tháng
Bạn cho mình xin thông tin mua hàng
vuducdong
ĐẠI BÀNG
10 tháng
@HuyNLQ Mình nhắn tin trong hộp thư cho bạn rồi nhé.
Cho mình xin cái info nào?
vuducdong
ĐẠI BÀNG
10 tháng
@Tien Manh Nguyen mình đã inbox hộp thư cho bạn, vui lòng đọc nhé. Thanks
cuti7x
TÍCH CỰC
10 tháng
Bác giải thích rõ làm sao trên tổng đài nhận ra và cập nhật đc sfp đc ko ạ.
vuducdong
ĐẠI BÀNG
10 tháng
@cuti7x Vâng, như trường hợp trên của của con Huawei là thiết bị của nhà mạng có số Serial number (có thể xem ở lưng thiết bị hoặc trong trang quản lý của nó), số này đã được gán trên tổng đài khi kỹ thuật đấu nối, do đó khi đổi số serial number của sfp trùng với Huawei kia thì tổng đài nhận sfp.

Giống như cách thức mà nhà mạng đổi thiết bị mới cho khách hàng khi thiết bị cũ bị lỗi, hỏng.
invipro
ĐẠI BÀNG
10 tháng
VNPT được không bác ơi?
vuducdong
ĐẠI BÀNG
10 tháng
@invipro nếu OLT của trạm là Huawei, ZTE thì được nhé, còn nếu là ALU thì mình chưa có thiết bị để test.
invipro
ĐẠI BÀNG
10 tháng
@vuducdong Nhà em là cục iGate của VNPT bác ạ
vuducdong
ĐẠI BÀNG
10 tháng
@invipro Tất nhiên vnpt chủ yếu là iGate mà bạn, bạn chỉ cần hỏi kỹ thuật khu vực chỗ bạn OLT gì là được mà.
@invipro Được nhé. Alu thì dùng cái sfp alu nokia xác thực được
@vuducdong Được test rùi còn gì :v
Làm sao để đổi S/N của module vậy bác, bên e đang bridge con huawei của newlife. muốn dùng module PON này
có số serial từ thiết bị của Viettel rồi thì mình kết nối vào SFP module để cập nhật thông qua cách nào vậy bác @vuducdong? (mình tìm thấy đồ của bác bên shopee và mới đặt)
vuducdong
ĐẠI BÀNG
10 tháng
@longthanhtran Chào bạn, bạn cần có thiết bị hỗ trợ cổng sfp, mỗi sfp đều có địa chỉ ip để truy cập và điền thông số qua giao diện web và dòng lệnh.
@vuducdong à mình đã hiểu, cũng đang bê em RB760iGS về làm chung với em này của bác 😃
vuducdong
ĐẠI BÀNG
10 tháng
@longthanhtran @longthanhtran
Ok, mình có nhắn thông tin liên hệ cho bạn qua chat trên shopee rồi nhé. Thanks!
Vứt xó 2 cái modem vnpt và vịt teo. Tốn kha khá ngân lượng cho 2 cái sfp của bác Đông và cái router edge 12er 😔(
whoareyou
ĐẠI BÀNG
5 tháng
@huyhoangytn Chuyển từ vnpt có khó không bác? Nếu được bác chỉ một ít cho em với. Cảm ơn bác trước luôn
vuducdong
ĐẠI BÀNG
5 tháng
@whoareyou

phải xem nhà mạng đang cấp cho bạn thiết bị gì? nếu là iGate thì phải gọi hỏi kỹ thuật khu vực xem thiết bị trên trạm OLT của họ là hãng gì: Huawei, Dasan, Alcatel Lucent hay ZTE.
Thấy có dòng OP151S của Zisa Tech cũng hợp với OLT của Huawei, ZTE
vuducdong
ĐẠI BÀNG
5 tháng
@Wantoknow cái SFP đó rất khó mua, ngoài ra bộ nhớ của nó quá thấp và cũng dễ bị quá nhiệt.
@vuducdong Mình đang tìm 1 cái về cắm vào switch managed đang có để bỏ hẳn đi cái của nợ của ISP
vuducdong
ĐẠI BÀNG
5 tháng
@Wantoknow bạn đang dùng nhà mạng nào? họ cấp cho thiết bị hãng gì, model ra sao nhỉ?
@vuducdong Viettel Huawei 8045A
em xin zalo bác
vuducdong
ĐẠI BÀNG
8 ngày
@MantiCore1 đây bạn nhé: 090498 bốn bốn sáu tám.
