Giới thiệu với bà con hướng dẫn cách dùng board V56 universal video controller. Có chút điện tử nhé (hơn lớp mầm).
Tạo ra một màn hình (monitor) từ lcd panel của laptop, hoặc từ màn hình (monitor) bị hư nguồn/logic board.
Mua board v56 online nên chọn board + keypad 7 key + remote, sợi dây lvds hoặc dây backlight có thể tùy chọn mua theo lcd panel hiện có.

Chú ý: Nhớ liên lạc bên bán xem họ có cung cấp đĩa firmware, không có đĩa firmware là không flash được cho lcd khác độ phân giải.

Hình 1: Cơ bản cần có, board v56, keypad 7 key + remote, sợi dây lvds hoặc dây backlight (tùy lcd panel). Nguồn cho board: DC 12V, >2A, plug là 5.5mm x 2.5mm, 1 cục thẻ nhớ usb, 4GB, format FAT32 và lcd panel.
remote v56.jpg

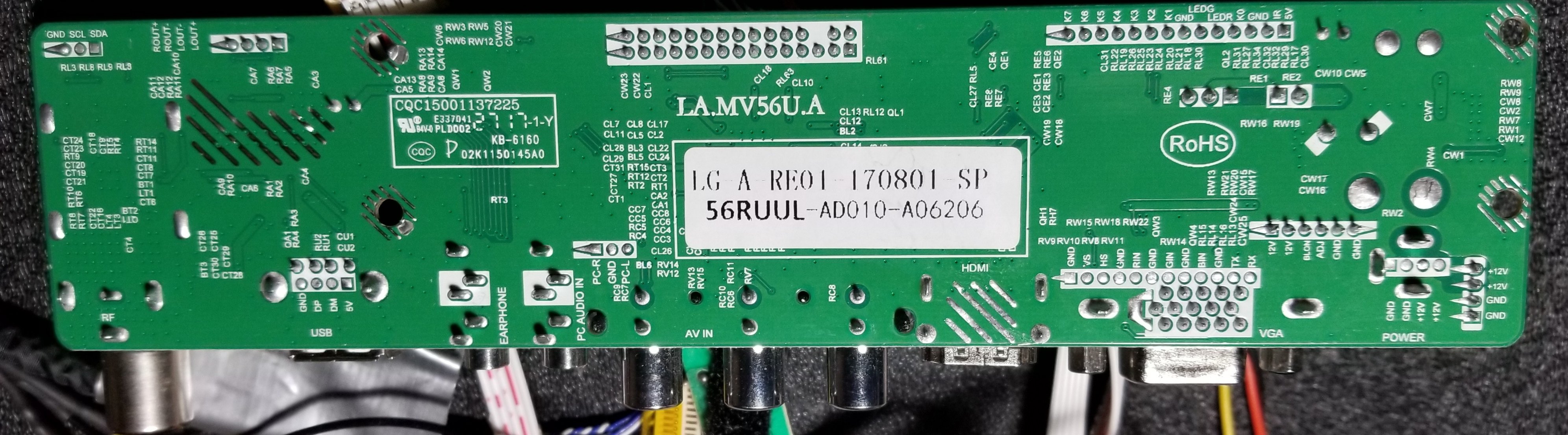

Hình 2: Phía sau cái board:

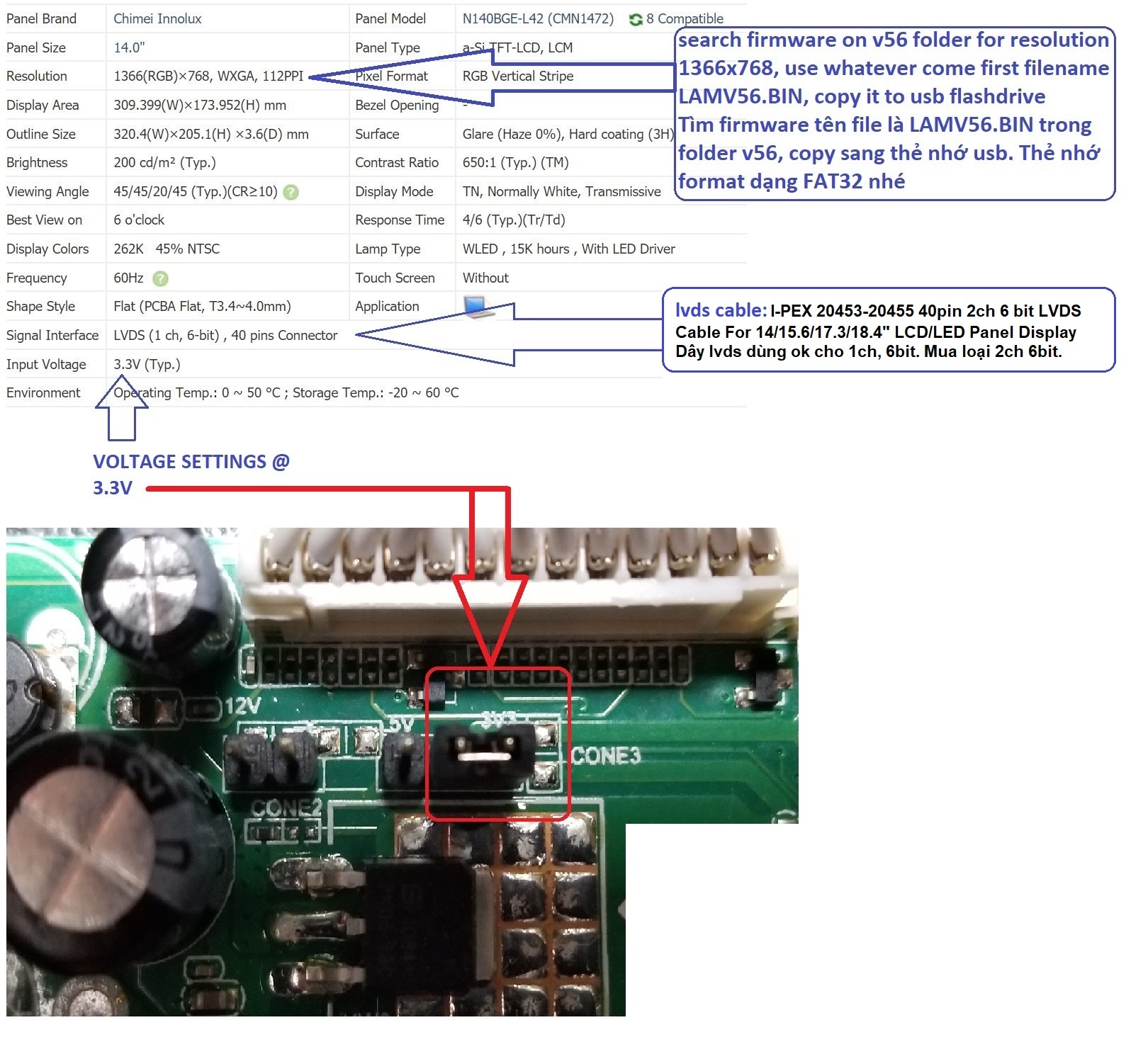

Hình 3: Ví dụ: lcd panel N140BGE-L42 rev c1, tra trang panelook.com để mua dây lvds và voltage settings:
Hình 4: ex: lcd panel N140BGE-L42 rev c1; dây lvds cho laptop, 40pin 2ch 6bit, độ phân giải 1366×768. I-PEX 20453-20455 40pin 2ch 6 bit LVDS Cable for 14/15.6/17.3/18.4” LCD/LED Panel Display.
I-PEX 20453-20455.JPG

Các bước để flash firmware, lcd panel N140BGE-L42 rev c1:
Người bán board phải cho đĩa firmware.
Nhớ liên lạc bên bán xem họ có cung cấp đĩa firmware, không có đĩa firmware là không flash được cho lcd khác độ phân giải. Họ sẽ cho link để tải về và giải nén vào 1 folder.

Bước 1. Tìm trong firmware folder đã giải nén của nhà cung cấp board, từ khóa 1366x768 sẽ cho ra nhiều folders. Chọn file nào cũng được, không quan trọng folder lcd mẫu gì, đúng độ phân giải của lcd là được. Copy file tên LAMV56.BIN sang cục thẻ nhớ usb 4GB đã format dưới dạng FAT32. Thẻ nhớ không chứa gì khác, file lưu ở root folder. Chú ý nếu folder vừa rồi file lamv56.bin không hiển thị đúng thì dùng file ở folder kế. File lamv56.bin có thể khác từ nhà sản xuất board mới nhé.

Bước 2. Kiểm tra jumper cho voltage settings, quan trọng kiểm tra 2 lần nhé là ở 3.3V. Gắn dây keypad 7 key. Khoan gắn lvds hoặc backlight cable. AC adapter (cục nguồn) 12V gắn vào chỗ power của board v56, board vẫn off (gợi ý là dùng 1 ổ điện có công tắc on/off).
3.3v settings.jpg

3. Kiểm tra jumper settings @3.3V cho 3.3v lcd. Gắn thẻ nhớ usb vào chấu usb của board v56.

4. Chú ý ở bước tới: Quan trọng là đừng tắt nguồn khi muốn flash firmware, nếu tắt ngang sẽ biến board thành cục gạch. Có cách sửa nhưng hơi khó nếu không có dụng cụ (cần gỡ firmware/flash chip bằng cách khò, có flash programmer nữa).

5. Bật nguồn, led indicator sẽ sáng đỏ, nếu có cục thẻ nhớ usb đã tạo ở bước 1, board nhận và đọc được file từ usb có chứa file lamv56.bin đèn sẽ chớp xanh đỏ khoảng chừng chục lần 1 flash/s, khi gần xong thì chớp xanh đỏ liên tục rồi hiện đỏ lên là xong. Khoảng 2s sau đèn sẽ hiện xanh dương là board đã flash xong. Tắt nguồn, gắn dây backlight/lvds. Nhớ lấy cục thẻ nhớ usb ra khỏi board v56.

6. Hình gắn cables, xem Hình 1.

7. Chú ý nhé: Smoke test: flash sai resolution hoặc jumper gắn lộn là khói; Bật nguồn trở lại. Nếu thấy hiện chữ lạ thì bạn đã flash đúng firmware và resolution:

8. Dùng remote (remote cần 2 cục pin AAA, người bán có thể không cung cấp, batteries not included). Chuyển ngôn ngữ lạ sang English. Trên remote, nhấn nút Menu, nút sang phải 4x, Enter 2x, nút phải 1 lần, chọn English, nhấn Enter. Nhấn nút Exit để thoát khỏi phần cài đặt. Nếu màn hiển thị NO SIGNAL thì giờ có thể dùng nguyên ề như 1 màn hình, monitor. Chuyển nguồn nhận Input từ vga sang hdmi thì dùng nút Input trên remote.

Trên keypad cũng có nút Power, bật tắt hoặc cài trong Settings nó tự bật khi có nguồn.
Khi còn đang ở trong phần settings, bạn có thể nhất nút 1147 để vào advance settings.

9. Chúc thành công.

Cái khó là mua sợi dây lvds tại nó tùy theo mẫu lcd bạn đang có. Không thể dùng chung 1 sợi nếu khác mẫu/resolution nhất là chấu phía lcd panel.

Cảm ơn bà con đã đọc, vui lòng góp ý và đánh giá luồng.

Tôi có phần hai: https://tinhte.vn/thread/cskn-mod-huong-dan-cach-tai-su-dung-man-hinh-tu-panel-17-24-inch-phan-hai.3167742/
