Hướng dẫn cách dùng board V56 universal video controller, cho 2 loại lcd 24” panel, độ phân giải 1920x1080 và 1920x1200.
Lcd panel từ đâu ra loại 17-24” (inch), có thể từ màn hình (monitor) bị hư logic board, nguồn, màn vẫn còn dùng tốt không bị bể kính. Có khi màn bị hư đèn nền bằng ccfl, được thay thế đèn nền bằng led sẽ dùng tiếp được, hoặc đơn giản là số cân nặng khi đi máy bay. Một màn hình nếu gỡ bỏ giàn sắt bên trong chỉ mang cái hộp bằng nhựa và lcd panel thì giảm được khoảng từ 2 - 3kg.
Chú ý: Trước khi mua board V56, nhớ liên lạc bên bán xem họ có cung cấp đĩa firmware, có đĩa firmware mới flash được cho lcd khác độ phân giải.
Hình 1:
Lcd panel từ đâu ra loại 17-24” (inch), có thể từ màn hình (monitor) bị hư logic board, nguồn, màn vẫn còn dùng tốt không bị bể kính. Có khi màn bị hư đèn nền bằng ccfl, được thay thế đèn nền bằng led sẽ dùng tiếp được, hoặc đơn giản là số cân nặng khi đi máy bay. Một màn hình nếu gỡ bỏ giàn sắt bên trong chỉ mang cái hộp bằng nhựa và lcd panel thì giảm được khoảng từ 2 - 3kg.
Chú ý: Trước khi mua board V56, nhớ liên lạc bên bán xem họ có cung cấp đĩa firmware, có đĩa firmware mới flash được cho lcd khác độ phân giải.

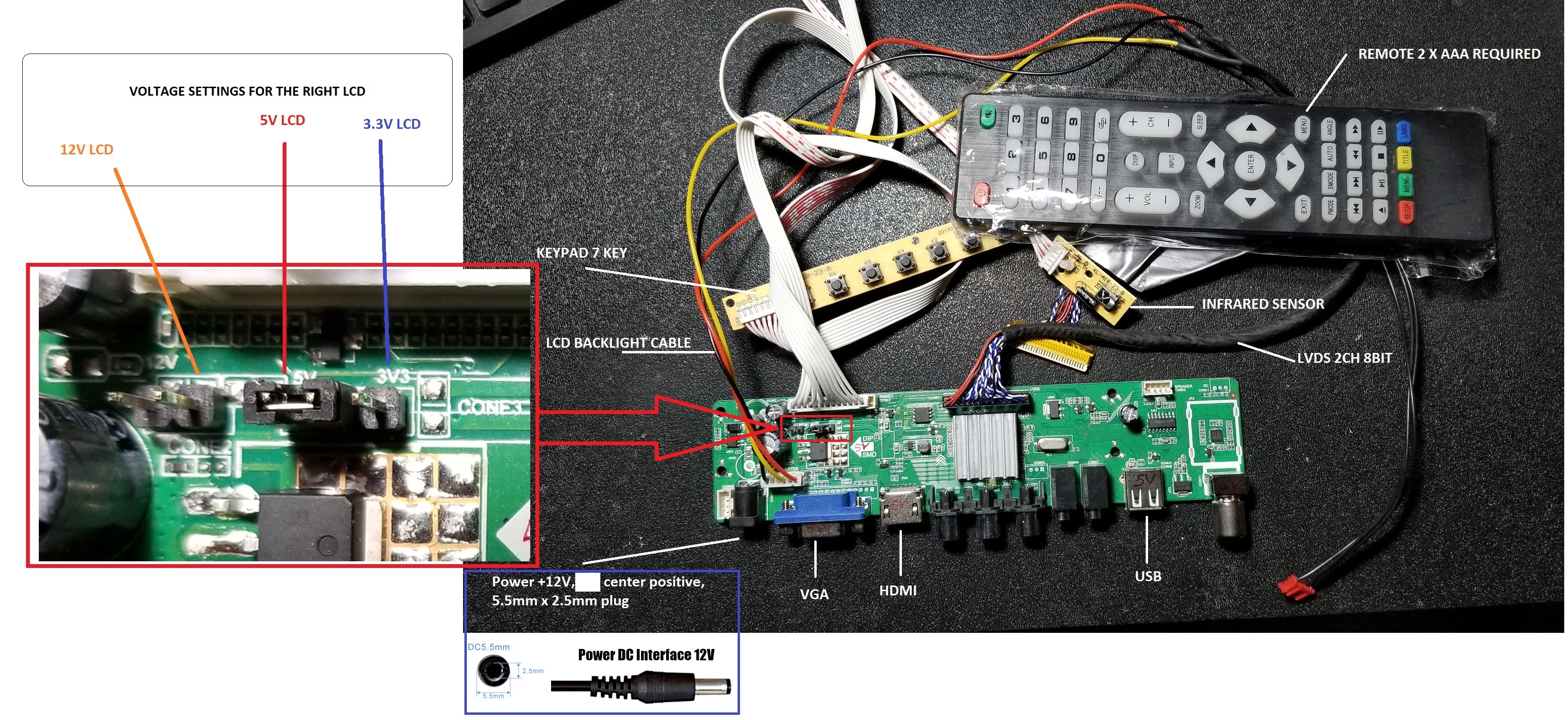

Hình 1:
- Cơ bản cần có, board v56, keypad 7 key, remote, sợi dây lvds, và dây đèn nền (backlight).
- Nguồn DC 12V, >4A, plug là 5.5mm x 2.5mm, thẻ nhớ usb, 4GB, format FAT32 và lcd panel.

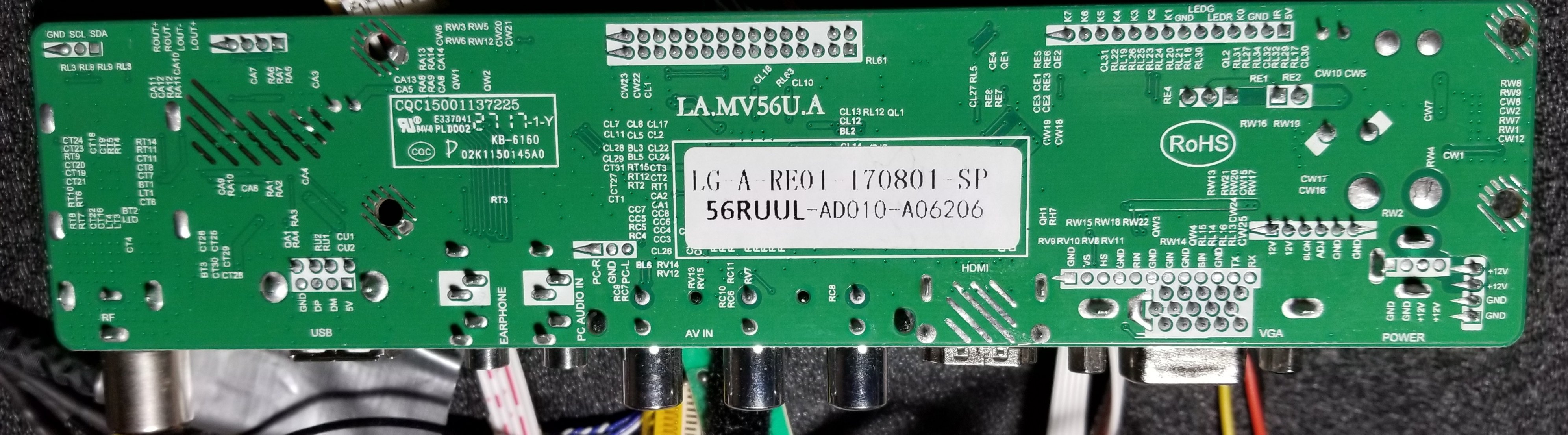

Hình 2: Phía sau cái board:
Hình 3: Tra trang panelook.com để mua dây lvds và voltage settings, (ex: M240HW01 V1 [5V]):
Hình 4: Tra trang panelook.com để mua dây lvds và voltage settings, (ex: LM240WU8 SLA2 [12V]):
Hình 5: Dây lvds cho màn hình từ 17-24 inch; LVDS Cable D8 FIX-30P-D8 FIX 30 Double Pins 2ch 8bit 1.0mm Pitch 250mm 500mm 17-21inch LCD Display Panel Screen Controller
Hình 6: Dây backlight cable cho lcd panel có inverter, đèn nền dùng CCFL:
Hình 7: Dây backlight cable cho lcd có led driver, đèn nền dùng LED:
Quảng cáo
Chú ý: Khi mua board V56 về mình phải flash firmware cho nó để lcd panel của mình thành “màn hình”, monitor.
Các bước để flash firmware:
Người bán board phải cho đĩa firmware. Nhớ liên lạc bên bán xem họ có cung cấp đĩa firmware, có đĩa firmware mới flash được cho lcd khác độ phân giải. Họ sẽ cho link để tải về và giải nén vào 1 folder.
Bước 1: Trong folder chứa firmware nhà sản xuất board cung cấp, tìm file theo từ khóa của độ phân giải, resolution của lcd là 1920x1080 hoặc 1920x1200.
Ví dụ: từ Hình 3 cho lcd panel M240HW01 V1 [5V], dùng resolution làm từ khóa 1920x1080 để tìm.
Windows tìm và hiển thị nhiều folders, chọn folder thứ 2 từ trên xuống *note*, trong folder đó sẽ có file tên là LAMV56.BIN. Copy file tên LAMV56.BIN sang thẻ nhớ usb 4GB đã format dưới dạng FAT32. Thẻ nhớ không chứa gì khác, file lưu ở root folder.
*note* Sao lại chọn folder thứ 2, think twice, tried once, suy nghĩ 2x, do it right the first time.
Quảng cáo
Chú ý: nếu file lamv56.bin trong folder vừa rồi, sau khi flash xong, không hiển thị đúng (chữ bị mờ, vỡ pixels) thì ta có thể dùng file của folder kế cùng resolution.
Bước 2: Kiểm tra jumper cho voltage settings theo lcd (xem hình 3 hoặc 4 ở trên). Rất quan trọng, jumper gắn sai áp (voltage), nếu cao hơn sẽ làm cháy board và lcd, nên cẩn thận trước khi bật nguồn kiểm tra lại lần nữa.
Gắn dây keypad 7 key. Khoan gắn lvds hoặc backlight cable. AC adapter (cục nguồn) 12VDC, 4A gắn vào chỗ power của board v56, center positive, 5.5mm x 2.5mm (xem hình 1), board vẫn off (gợi ý là dùng 1 ổ điện có công tắc on/off).
Bước 3: Gắn thẻ nhớ usb vào chấu usb của board v56.
Bước 4: Chú ý ở các bước tới: Quan trọng là đừng tắt nguồn khi đang flash firmware, tắt ngang sẽ biến board thành cục gạch. Có cách sửa nhưng hơi khó nếu không có dụng cụ (cần gỡ firmware/flash chip bằng cách khò, có flash programmer nữa).
Bước 5: Bật nguồn, led indicator sẽ sáng đỏ, nếu có cục thẻ nhớ usb đã tạo ở bước 1, board nhận và đọc được file từ usb có chứa file lamv56.bin đèn sẽ chớp xanh đỏ khoảng chừng chục lần 1 flash/s. Chớp xanh đỏ là nó đang flash firmware. Khi gần xong thì chớp xanh đỏ liên tục rồi hiện đỏ lên là xong. Khoảng 2s sau đèn sẽ hiện xanh dương là board đã flash xong và sẵn sàng. Tắt nguồn, bật lại và chờ xem nó hiển thị đèn xanh, nếu hiển thị đèn xanh là ok. Nhớ gỡ thẻ usb ra, mà cũng không sao, lần tới nó sẽ không flash nữa nếu file đang có trong usb giống như file trên firmware.
Bước 6: Gắn dây backlight, lvds. Hình 8 & 9 là minh họa nhé, trước khi cắm điện thì cách điện mấy cái board với phía sau của lcd:
Hình 8: Panel M240HW01 V1, đã mod đèn nền ccfl sang đèn nền dùng led.

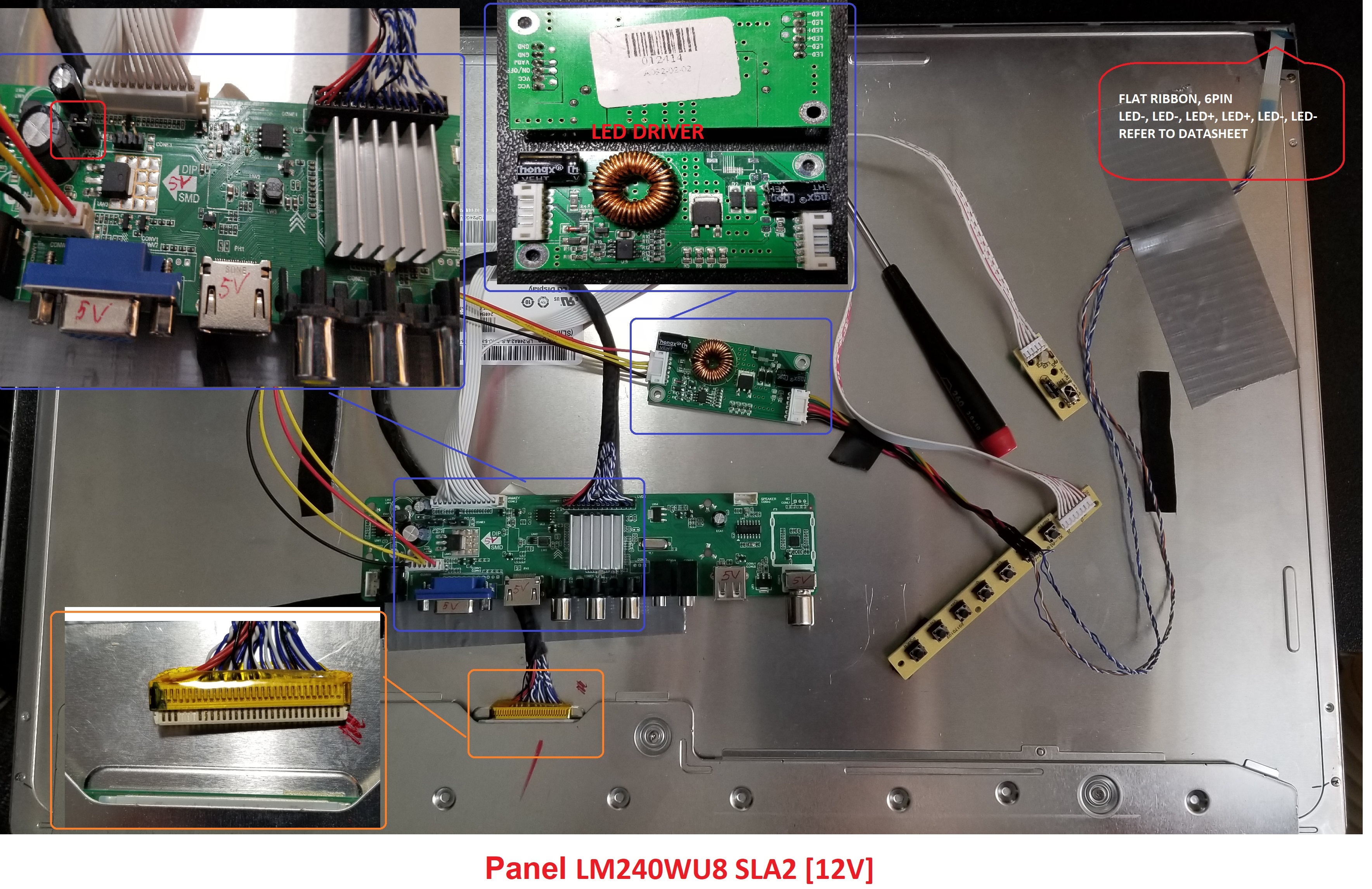

Hình 9: Panel LM240WU8 SLA2 [12V]:
Bước 7:
Chú ý: Dùng DVM (digital volt meter), đổi qua omega để đo ohm, đo từ GND với VCC (+12V) để xem có bị ngắt mạch không? Bị ngắt mạch bật lên là xì khói. Đo ohm là đo lúc không có nguồn trên board nhé! (Máy đo chỉ 0 ohm là bị ngắn mạch, ở dãy mega ohm thì không sao).
- Kiểm tra jumper settings theo lcd lần nữa (Hình 3 hoặc 4), flash sai resolution hoặc jumper gắn lộn là khói.
Smoke test:

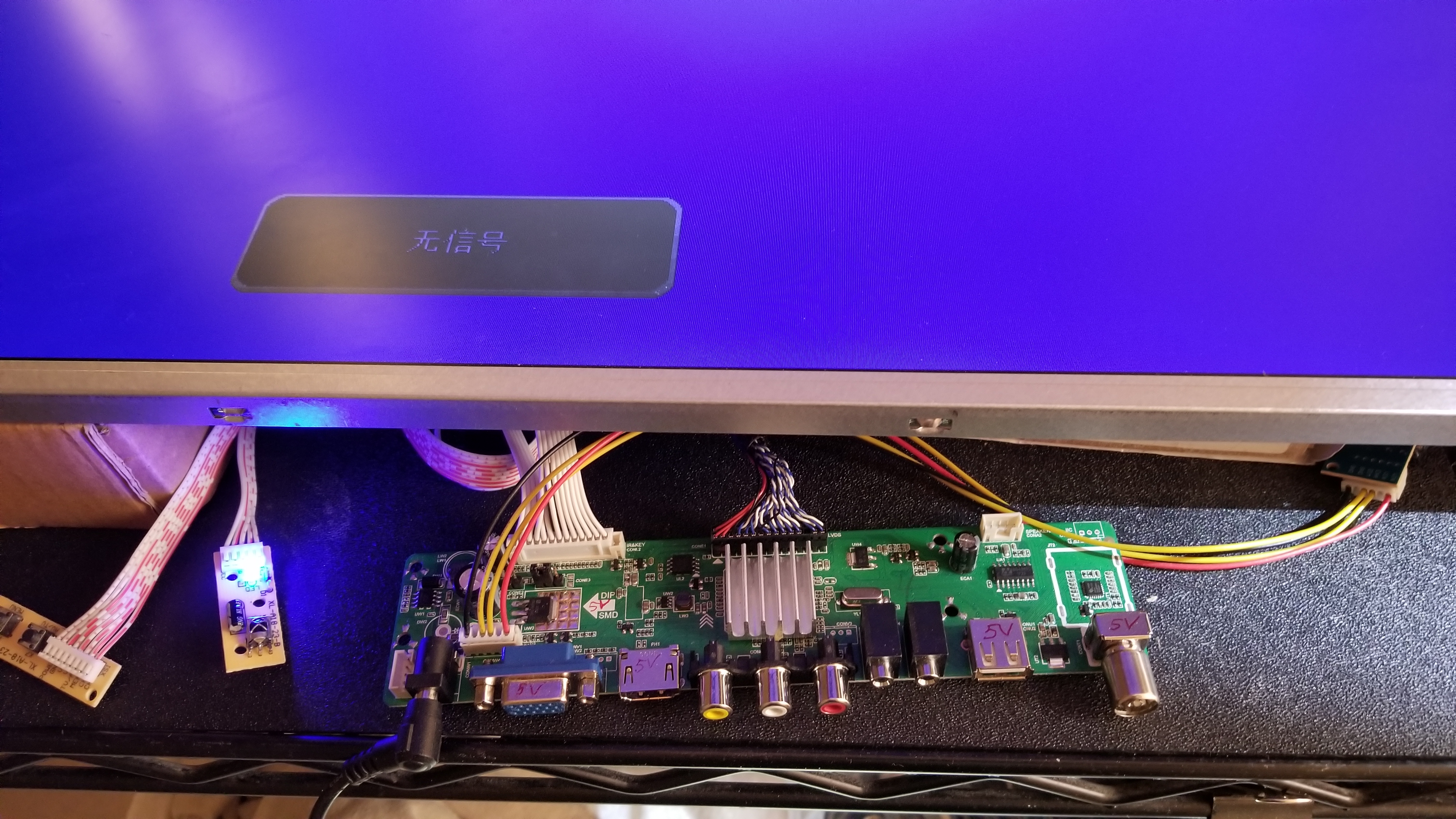

* Bật nguồn. Chờ đèn chuyển từ đỏ sang xanh dương. Trên màn hình, nếu thấy hiện chữ lạ thì bạn đã flash đúng firmware và resolution:
Bước 8: Dùng remote (remote cần 2 cục pin AAA, người bán có thể không cung cấp, batteries not included). Chuyển ngôn ngữ lạ sang English. Trên remote, nhất nút Menu, nút sang phải 4x, Enter 2x, nút phải 1 lần, chọn English, nhấn Enter. Nhấn nút Exit để thoát khỏi phần cài đặt. Nếu màn hiển thị NO SIGNAL thì giờ có thể dùng nguyên ề như 1 màn hình, monitor.
- Chuyển nguồn nhận Input từ vga (PC) sang HDMI thì dùng nút Input trên remote.
- Trên keypad cũng có nút Power, bật tắt hoặc cài trong Settings nó tự bật khi có nguồn.
- Khi còn đang ở trong phần settings, bạn có thể nhấn nút 1147 để vào General Setting.
Bước 9: Chúc thành công.
Cảm ơn bà con đã đọc.
BONUS: Panel LM240WU8 SLA2 [12V]:
