Đánh giá bo mạch chủ MSI Z87M-Gaming: Haswell, m-ATX, hỗ trợ 2 GPU, ép xung OC Genie
cuLong
8 nămBình luận: 52

Z87M-Gaming là mẫu bo mạch chủ mới nhất của MSI, được ra mắt vào ngày 29/10 vừa qua. Theo như tên gọi này, chúng ta có một chiếc mobo sử dụng chipset Z87, hỗ trợ CPU Haswell mới nhất của Intel, kí tự M cho biết sản phẩm có kích thước micro-ATX và Gaming là dòng dành cho game thủ, được tích hợp nhiều tính năng hay ho, nên cả giới mê game lẫn các bạn khoái vọc vạch OC cũng có thể sử dụng loại mobo này. Để minh chứng cho điều này, MSI quảng cáo rằng Z87M-Gaming được trang bị những tính năng cốt lõi như Audio Boost: soundcard tích hợp chất lượng cao, card LAN của Killer, hỗ trợ 2 card đồ họa để thiết lập SLI/CrossfireX, các cổng kết nối được mạ vàng và linh kiện Military Class 4 cho chất lượng bền hơn, tích hợp nút bấm OC Genie để ép xung tự động CPU dòng K.

Thông số kĩ thuật Z87M-Gaming:
  • Hỗ trợ CPU: Intel Haswell, socket LGA1150, 8 phase cấp nguồn CPU
  • Chipset: Intel Z87 Express Chipset
  • Giao tiếp đồ họa: 2 PCI-E 3.0 x16, hỗ trợ AMD CrossfireX, nVIDIA SLI
  • Cổng xuất đồ họa: DisplayPort, 2 HDMI
  • RAM: 4 khe DDR3 LONG-DIMM, hỗ trợ bus 3000 (OC)
  • Khe cắm mở rộng: 2 PCI-E x1
  • SATA/eSATA: 6 SATA 6Gbps; 2 eSATA 6Gbps
  • RAID: hỗ trợ RAID 0/1/5/10
  • USB: 8 USB 3.0; 6 USB 2.0
  • LAN: Killer E2205 Gigabit Ethernet
  • Audio: 7.1 HD Audio Realtek ALC1150, công nghệ Sound Blaster Cinema
  • Giá dự kiến ở VN: 250$
  • Tổng quan
Ngoài mobo ra, dĩ nhiên những phụ kiện đi kèm không thể thiếu có thể kể đến là sách hướng dẫn, đĩa Driver, cáp SATA (4 sợi 6Gbps), nắp che mặt sau của bo mạch, cầu SLI để kết nối 2 GPU... Các phần mềm tiện ích và driver mà MSI viết cho Z87M-Gaming hỗ trợ Windows 7 và Windows 8, tuy nhiên có một vài tiện ích chưa chạy được trên Windows 8.1, điển hình là chương trình MSI Command Center. Chúng ta có thể theo dõi và cập nhật các bản mới hơn trên trang hỗ trợ của MSIđể có phiên bản mới nhất.

Về nhân vật chính, chiếc bo mạch chủ MSI Z87M-Gaming của chúng ta có kích thước m-ATX, do đó nó có thể phù hợp với hầu hết các thùng máy sử dụng chuẩn ATX hiện nay, dĩ nhiên là sẽ không gắn vừa với những loại case mini-ITX tí hon hoặc các loại case HTPC siêu gọn nhẹ. Sản phẩm được mã 2 màu chính là đen và đỏ, giống như màu của vỏ hộp bên ngoài, theo đúng tông màu Gaming truyền thống của MSI. Để cấp điện cho CPU, MSI sử dụng 1 đầu cấp điện nguồn vô 6 chân kèm theo 8 phase nguồn chất lượng cao, do đó khi sử dụng CPU dòng K chúng ta cũng có thể thoải mái ép xung mà không lo ngại mobo cấp không đủ điện cho CPU. Theo MSI, tất cả linh kiện sử dụng cho bo mạch đều theo tiêu chuẩn Military Class 4, tức là đã vượt qua 7 bài test chất lượng của quân đội Mỹ.

Về những thành phần kết nối chính, bo mạch có 4 khe cắm RAM DDR3, hỗ trợ bus tối đa là 3000MHz khi ép xung, kèm theo đó là 2 khe PCI-E 3.0 x16 để cắm card đồ họa rời, hỗ trợ SLI lẫn Crossfire, chúng ta cũng dễ dàng cắm 2 chiếc card hạng nặng như AMD Radeon HD 7990 hoặc nVIDIA GTX TITAN mà không sợ cấn đụng các linh kiện khác. Điều mình không thích ở bo mạch này là vị trí 6 cổng SATA nằm ngang theo chiều dày của bo mạch chứ không phải thẳng đứng, do đó chúng ta sẽ gặp khó khăn khi gắn các loại cáp SATA có đầu chữ L vì dây sẽ bị cấn xuống thùng máy.

Quảng cáo



Về mặt kết nối, Z87M-Gaming cũng được trang bị rất đầy đủ các cổng, ví dụ ở mặt sau chúng ta có 6 USB 3.0, 2 USB 2.0 (kèm theo dây nối mở rộng ra 2 USB 3.0 và 4 USB 2.0 cho những thùng máy có cổng mặt trước), 2 HDMI 1.4a; 1 DisplayPort 1.2; 2 eSATA, cổng quang Toslink, sound 7.1, LAN gigabit...


Trên Z87M-Gaming, MSI có quảng cáo 2 tính năng mà họ đánh mạnh để khai thác trong dòng bo mạch chủ Haswell, đó là công nghệ âm thanh Audio Boost với chipset Realtek chất lượng cao và LAN gigabit của Killer. Trước hết, với Audio Boost, MSI đã sử dụng chipset âm thanh ALC1150 chất lượng cao (so với chipset ALC898 mà các hãng khác hay dùng) cho soundcard tích hợp của mình, kèm theo đó nhiều tụ điện chất lượng cao và chip amplifier OPA1652, có chức năng làm trong và khuếch đại tần số âm thanh. Theo MSI thì card âm thanh của Z87M-Gaming có trở kháng lên tới 600 Ohm, do đó giúp loa, tai nghe thể hiện được nhiều chi tiết âm thanh hơn, "bén" hơn ở ngay cả mức âm lượng nhỏ. Phần mềm quản lý âm thanh đi kèm Sound Blaster Cinema cũng cho phép người dùng tùy chỉnh EQ tùy theo sở thích khi sử dụng.


Kèm theo đó, một tính năng khác cũng được MSI thiết kế cho game thủ, đó là card mạng LAN E2205 của Killer, có băng thông download/upload cao hơn so với các sản phẩm khác, theo MSI thì E2205 đạt tốc độ upload lên tới 550MB/giây và download lên tới 450MB/giây, cao hơn 35% so với thế hệ cũ.

Cuối cùng, bo mạch Z87M-Gaming còn được trang bị cụm nút Start/Reset dùng để bật máy tính, reset máy khi gặp lỗi, rất hữu dụng trong những trường hợp không gắn bo mạch vô thùng máy và chúng ta có thể thao tác bật tắt máy bằng phím cứng nằm ngay trên mobo. MSI đã phát triển cấu hình ép xung tích hợp sẵn với nút OC Genie trên mobo, nếu không rành về ép xung thì chỉ cần nhấn nút này, hệ thống sẽ tự động tối ưu các phần cứng và đưa ra mức OC thích hợp nhất cho máy. Ví dụ với cấu hình thử nghiệm này, bo mạch đã ép xung CPU Core i7-4770K từ xung mặc định 3,5GHz lên 4,2GHz và sử dụng hoàn toàn ổn định.

Màn hình tùy chỉnh trong BIOS


Cấu hình thử nghiệm
  • CPU: Intel Core i7-4770K
  • Bo mạch chủ: MSI Z87M-Gaming
  • RAM: 8GB x 2 Corsair Vengeance pro 2133MHz
  • Ổ cứng: SSD Corsair Neutron GTX 240GB + HDD 2TB RAID 0
  • GPU: AMD Radeon HD 7990
  • Nguồn: EVGA SuperNOVA 750W
  • HĐH: Windows 8.1 Pro 64bit
  • Thử nghiệm
Như đã nói ở trên, chức năng OC Genie trên bo mạch Z87M-Gaming giúp chúng ta ép xung CPU đơn giản mà không cần phải rành các thông số kĩ thuật như xung RAM, điện thế CPU, điện thế mobo... MSI cũng khuyến cáo là khi đã kích hoạt OC Genie thì chúng ta không nên can thiệp các thông số ép xung khác trong BIOS.

Quảng cáo

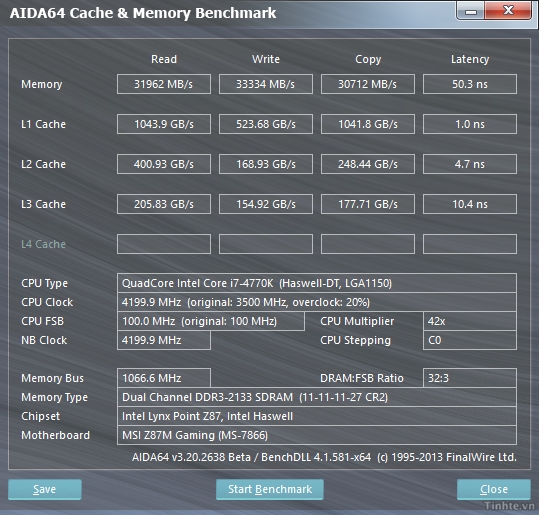

Với mức tối ưu 4,2GHz mà OC Genie đặt cho Core i7-4770K (lên 20% so với mặc định), hệ thống khởi động và sử dụng hoàn hảo, kể cả khi benchmark lẫn stress máy. Lúc này bộ xử lý có nhiệt độ trong ngưỡng từ 50-60 độ C khi chạy bình thường và benchmark, lưu ý là nhiệt độ này tùy thuộc rất nhiều vào quạt tản nhiệt (hệ thống dùng stock fan), keo tản nhiệt, độ thoáng của thùng máy.

Trong trường hợp thích ép xung CPU, ngoài việc can thiệp các thông số trong BIOS, chúng ta có một lựa chọn khác đơn giản hơn đó là dùng phần mềm MSI Intel Extreme Utility đi kèm, cho phép ép xung CPU và RAM ngay trong Windows mà không cần khởi động lại máy. Thử nghiệm kéo hệ số nhân lên 45 trong khi các thông số điện thế khác vẫn mặc định, hệ thống ngay lập tức bị dump. Khi hạ HSN xuống 43, tức là CPU sẽ chạy ở tối đa 4,3GHz, có vẻ Z87M-Gaming làm việc mặc định ở mức xung nhịp này tốt hơn và đây là mức tối ưu mà nó có thể chịu được, với các mức điện áp khác ở mặc định, hệ thống khởi động tốt và chạy stress, benchmark đều mượt mà, không gặp lỗi phát sinh.



Tốc độ của 1 ổ cứng 1TB 7200rpm khi chạy đơn


Và 2 ổ khi chạy RAID 0:

Quảng cáo


  • Kết luận
Nhiều tính năng tính hợp, linh kiện Military Class 4 chất lượng cao, hỗ trợ 2 card đồ họa và nhiều chức năng vui vẻ khác, bo mạch chủ Z87M-Gaming với giá bán đề xuất ở Mỹ là 199$ hứa hẹn sẽ là một lựa chọn khác cho giới game thủ khi chọn build cho mình một bộ máy tính gọn hơn nhưng vẫn hỗ trợ đầy đủ tính năng cao cấp cần thiết. Tính năng OC Genie tính hợp sẵn giúp người dùng đơn giản việc ép xung CPU chỉ cần một nút bấm cũng là một tính năng hay và đáng giá. Tuy nhiên, thiết nghĩ hãng sản xuất nên tích hợp thêm card WLAN để bổ sung kết nối WiFi và Bluetooth tích hợp cho bo mạch, giống như dòng Z87i mà họ đang có, từ đó giúp người dùng đơn giản việc dùng dây mạng LAN hoặc USB WiFi, tiết kiệm không gian và chi phí hơn.
