Hình ảnh die shot GPU Xe HPC sản xuất trên tiến trình 7nm của Intel
Song song với sự xuất hiện của những chiếc card đồ họa đầu tiên dùng GPU Intel Xe (DG1) thì người đứng đầu mảng phát triển đồ họa - Raja Koduri cũng đã vừa khoe trên Twitter hình ảnh die shot của con GPU Xe HPC (Ponte Vecchio), sản xuất trên tiến trình 7nm dành cho thị trường tính toán hiệu năng cao (HPC).

Đây là 2-tile của Xe HPC tức nó gồm 2 con GPU ghép lại trên cùng một package, kết nối với cầu EMIB (Embedded Multi-die Interconnect Bridge). Mỗi GPU có 16 cụm nhân với 128 EU mỗi cụm, cho tổng số đơn vị thực thi là 1024 EU hay 8192 nhân shader (ALU). Kiến trúc của Xe HPC là Intel Graphics Gen12.5, xung nhịp ở 1290 MHz, cho năng lực xử lý FP32 ở 21,1 TFLOPS. Xung quanh 2 GPU chính là nhiều con chip khác.

Raja Koduri cũng nhắc đến "7 công nghệ tiên tiến" trong bức ảnh die shot, có thể kể tên như 3D Foveros, EMIB, SuperFIN, Rambo Cache, HBM, Compute Tiles và 1 công nghệ nữa nhưng chưa có thông tin. 3D Foveros là công nghệ xếp lớp chip mà Intel sử dụng đầu tiên trên dòng vi xử ly Lakefield. 6 con chip xung quanh 2 GPU có thể bộ đệm Rambo Cache, bộ nhớ HBM, vi điều khiển bộ nhớ và Compute Tiles. Nhưng cũng không loại trừ khả năng tất cả các chip này đều là vi điều khiển bộ nhớ, nếu vậy thì độ rộng bus nhớ có thể lên đến 6144-bit, tương tự với Nvidia A100.

Xe HPC package.jpg
Trước đó thì Raja Koduri cũng từng chia sẻ hình ảnh con Xe HPC 2-tile đóng gói thành phẩm với nắp IHS, đặt cạnh nó là một cục pin AA để chúng ta dễ hình dung về kích thước. Đây vẫn chưa phải là phiên bản lớn nhất của Xe HPC.

Intel Xe architecture.jpg
Tại sự kiện Architecture Day 2020, Intel đã công bố 3 phiên bản gồm Xe HPC 1-tile: đơn GPU với 512 EU, 4096 nhân; gấp đôi lên là 2-tile với 1024 EU, 8192 nhân và gấp 4 lần là 4-tile với 2048 EU, 16384 nhân. Những GPU này đều có thể tăng tỉ lệ, 1 hệ thống máy tính có thể gắn nhiều GPU.

Intel Aurora node.jpg
Chẳng hạn như siêu máy tính Aurora của Intel có 9000 node, mỗi node sử dụng giải pháp dual CPU Xeon dòng Sapphire Rapids cùng với 6 GPU Xe HPC, cho năng lực xử lý đến 130 TFLOPS và hiệu năng tổng có thể đạt đến 1 EFLOPS (exaFLOPS). Chiếc máy này được tài trợ bởi bộ năng lượng Hoa Kỳ và sẽ được triển khai tại phòng thí nghiệm quốc gia Argonne. Sức mạnh của Aurora sẽ được dùng để thực hiện các nghiên cứu về công nghệ carbon thấp, hạt bán nguyên tử, ung thư và vũ trụ.

Theo: Tom's Hardware
EMIB được hiểu sao ta?
@sandy15 nó là cầu kết nối giữa 2 GPU, thiết kết chiplet thì cần cầu kiểu vậy, giống như AMD có cầu Infinity Fabric trên Zen
@bk9sw Cảm ơn Mod
Cười vui vẻ
MavicVN
ĐẠI BÀNG
3 tháng
@sandy15
Giờ mới quắn đít lên ah? :3
Con chip chọi chó chết chứ chẳng chơi 😆)
@gatheringviolet Tương lai chip tính theo kg , to hơn tấm gạch ceramic lát sàn , công suất tính theo kw , tản nhiệt bằng nước muối hay cồn -20 độ !
@gatheringviolet Thu nhỏ tiến trình thì không làm được nên tăng kích cỡ rồi nhồi nhét nhiều thứ vào. Hết bài kêu ca. Triết lý của intel lúc này.
Cuối cùng cũng có động thái tích cực từ intel. Hy vọng 7nm của Intel đúng hạn để anh em được nhờ
to vật vã luôn, chắc phải gấp đôi 3090
Quân xanh bằng mọi giá lấy lại thế mạnh trước quân đỏ.
Mr Seen
TÍCH CỰC
3 tháng
hóng bạn mình vượt qua lại AMD thoy chứ chả mong muốn gì hơn
@cloud_kevin25 Cho 15 năm luôn .
Mr Seen
TÍCH CỰC
2 tháng
@F5NhaTrang 15 năm sau tinhte sợ dẹp rồi
@Vi_Thang Haha...tinh tế lúc đó có khi đc Elon Must mua lại.
Mr Seen
TÍCH CỰC
2 tháng
@F5NhaTrang haizzz ổng hông có thèm ngó tới đuâ ^^
Làm chịp cho tốt đi bạn tôi ơi
To tổ chảng ra thế. Đâu phải cứ to là ngon đâu 😆
thấy tới hơn 20 tê lốp rồi chơi game ok hong, 40@60FPS
@traitay95 Lên tới 690FPS ...
@traitay95 14+++++ fps nha bạn
@bk9sw: "thực hiện các nghiên cứu về công nghệ carbon thấp"
Carbon thấp nghĩa là gì mode ơi?
@Phức Hợp Thử dùng GG xem 😃
Nhìn ngon lành đó
Yeah
Mod này k biết có làm bên ngành chip k nhỉ? Thấy mod hay share những bài về chip
Tuanpht
TÍCH CỰC
3 tháng
Cứ mặc định chữ xe là chữ xe nên cứ nghĩ chon chip dùng cho lại xe nào đấy
thằng nào năm kia còn chê AMD dán keo chó xong mà sao giờ ra thế này
cho năng lực xử lý FP32 ở 21,1 TFLOPS
=))
2080Ti chỉ được 13.45 TFLOPS thôi
laiviet
ĐẠI BÀNG
3 tháng
Con này là 2 die mà bạn nếu 1 die thì chỉ được 10 TFLOPS thôi. Giờ Nvidia có sản xuất 2 die nữa đâu.
mushu
ĐẠI BÀNG
3 tháng

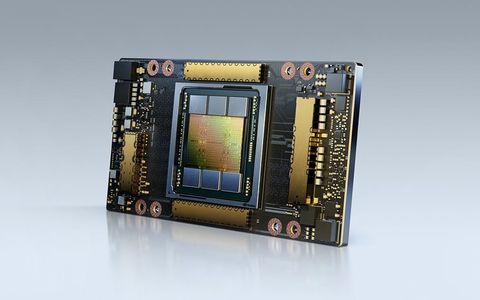

@laiviet Cũng không hẳn. Intel làm kiểu này khá giống AMD EYPC vì cắt die nhỏ ra để giảm tỷ lệ lỗi sẽ có lợi hơn làm một die to tướng. So diện tích die thôi. Cơ mà con 2080 ra lâu rồi rồi còn con này thì đang trong giai đoạn giới thiệu ban đầu. Mà so với con Nvidia A100 cũng dành cho HPC thì ngang ngửa thôi. Con A100 giới thiệu được tầm 1 năm và có sản phẩm rồi. FP32 cũng đạt 19.5 https://www.nvidia.com/en-us/data-center/a100/
