Đến hẹn lại lên, hôm nay ifixit.com đã có iPhone 5s trên tay và họ ngay lập tức khám phá bên trong xem có khác gì so với iPhone 5 hay những thông tin đã lộ diện trước hay không. Các điểm lưu ý mà iFixit muốn nhấn mạnh như: iPhone 5s có một cable kết nối từ cảm biến vân tay xuống cổng lightning vì thế bạn cần cẩn thận khi gỡ màn hình ra; Máy có pin dung lượng 1560 mAh (3.8V 5.92Wh), cao hơn 1 chút so với iPhone 5 trước đây với 1440 mAh (3.8V 5.45Wh). Mời các bạn theo dõi chi tiết ở dưới đây.

Nhân vật chính ngày hôm nay là chiếc iPhone 5s màu vàng với khác biệt dễ nhận thấy nhất là nút Home với cảm biết vân tay cùng vòng kim loại vàng
tinhte_iphone 5s_01.jpg

Như những đời iPhone trước, iPhone 5s cũng chỉ có 2 con ốc ở phía cạnh dưới, thao ra là bạn có thể khám phá bên trong được rồi.
tinhte_iphone 5s_02.jpg

Quảng cáo


Ngoài ốc thì màn hình gắn với khung sườn kim loại bằng các ngàm, sử dụng cục hít để kéo màn hình ra, nhưng nhớ kéo cẩn thận và nhẹ tay nhé!
tinhte_iphone 5s_03.jpg

Ở trên mình có nhắc vụ kéo nhẹ tay và đây là lý do chính cho việc đó. Có 1 cable mảnh kết nối giữa phím home và cổng Lightning, nếu bạn làm mạnh tay có thể làm đứt sợi cable này
tinhte_iphone 5s_04.jpg

Gỡ chân kết nối của cable này ra, đây là cable truyền dữ liệu của phím home và cảm biến vân tay
tinhte_iphone 5s_05.jpg

Miếng thiếc này là nắp bảo vệ khu vực cắm cable kết nối pin và màn hình
tinhte_iphone 5s_06.jpg

Tiếp theo là tháo pin ra khỏi máy. Thực tế thì tháo màn hình ra trước rồi hãy tháo pin sẽ dễ hơn, nhưng không hiểu vì sao ifixit lại tháo pin trước. Pin được gắn với nắp sau bằng keo 2 mặt, cần phải nạy mạnh tay thì nó sẽ bung ra
tinhte_iphone 5s_07.jpg

Hai viên pin iPhone 5s, một của phiên bản 16GB và 1 là 64GB. Pin này có dung lượng 1560 mAh (3.8V 5.92Wh), cao hơn 1 chút so với iPhone 5 trước đây với 1440 mAh (3.8V 5.45Wh)

Quảng cáo


tinhte_iphone 5s_08.jpg

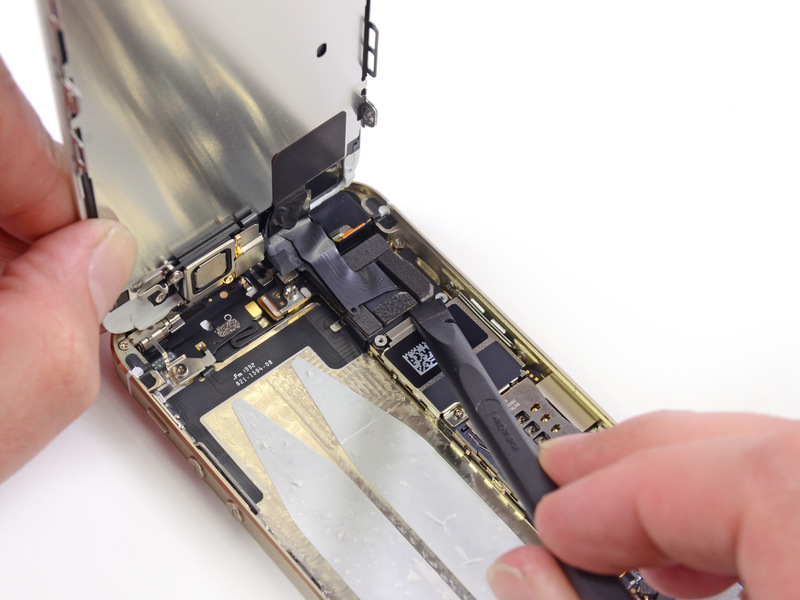

Tiếp theo là gỡ cable màn hình, nhìn viền màn hình thì bạn có thể thấy các ngàm kết nối bằng kim loại của iPhone 5s
tinhte_iphone 5s_09.jpg

Tháo nốt cái phím Home cùng cảm biến vân tay ra. Cảm biến vân tay được cung cấp với AuthenTec, Apple đã mua công ty này hồi tháng 7 năm 2012.
tinhte_iphone 5s_10.jpg

Phía trên nút Home là tấm sapphire bảo vệ cảm biến vân tay cmos ở dưới. Theo ifixit thì họ lo ngại về độ bền của saphia này, Apple cần phải làm thật tốt chứ không thì sau một thời gian dài sử dụng sợ rằng chất lượng cảm biến sẽ bị giảm sút
tinhte_iphone 5s_11.jpg

Góc trên trái chúng ta có cụm camera mới, iSight camera với mã hiệu DNL333 41GRF 4W61W.

Quảng cáo


tinhte_iphone 5s_12.jpg

Tháo nguyên cụm camera ra thì trông nó như thế này
tinhte_iphone 5s_13.jpg

Cuối cùng là tháo main board ra được rồi. Apple có truyền thống làm mainboard dài trên các dòng iPhone, tiết kiệm diện tích
tinhte_iphone 5s_14.jpg

Chip wifi của máy, có mã hiệu Murata 339S0205, thực tế là con chip Broadcom BCM4334
tinhte_iphone 5s_15.jpg

Chi tiết các con chip: chip nhớ SK Hynix H2JTDG8UD3MBR (16 GB), chip nguồn Qualcomm PM8018 RF ...
tinhte_iphone 5s_16.jpg

Mặt khác của mainboard chúng ta có SoC Apple A7 APL0698
tinhte_iphone 5s_18.jpg

Chi tiết về con chip Apple A7 bạn có thể tham khảo thêm tại đây: Vi xử lí 64-bit là gì và nó giúp ích như thế nào cho các thiết bị điện toán?
tinhte_iphone 5s_19.jpg

Nguồn: ifixit
