Màn hình cảm ứng WaveShare 5" giá 990k: đồ chơi nhỏ, hữu ích, tiện lợi cho Raspberry Pi
Duy Luân
2 nămBình luận: 135
Màn hình cảm ứng WaveShare 5" giá 990k: đồ chơi nhỏ, hữu ích, tiện lợi cho Raspberry Pi
Màn hình này là màn hình cảm ứng điện trở, tuy nhiên cái chính mình mua nó không phải vì cảm ứng mà vì nó nhỏ gọn, dễ dàng đặt trên bàn làm việc mà không cần phải có màn hình to. Khi mình cần đi debug những con máy Pi đã triển khai ở nhiều cơ sở khác nhau cũng dễ xách theo chứ vác cả cái monitor 21" đi thì cực quá. Lúc cần leo lên giường chơi game PS1 thì cái màn hình WaveShare 5 inch này cũng khá ổn. Giá của nó chỉ 990.000 đồng.

Màn hình cho Raspberry Pi thì có rất nhiều loại, phổ biến nhất ở Việt Nam mình thấy có mấy model sau:
  • Màn hình cảm ứng điện trở 3,5" của hãng nào đó không rõ
  • Màn hình cảm ứng điện trở 5" của WaveShare (có loại điện dung nữa)
  • Màn hình cảm ứng điện dung 7" cũng của WaveShare (có loại có vỏ hoặc không vỏ)
Tất cả những model này đều hỗ trợ cổng HDMI, trừ cái 3,5" thì nối thẳng lên cổng display trên bo mạch của Raspberry Pi. Hôm bữa mình đi mua thì chỉ còn loại 7" có vỏ, mà cái này đắt quá (tới 1,7 triệu đồng) lại nhìn cồng kềnh không thích nên mình không mua.

Sau khi hỏi thêm vài chỗ thì mình quyết định mua cái 5" điện trở, độ phân giải 800 x 480 với giá 990.000 đồng và rất hài lòng với vì nhỏ gọn, vừa đủ dùng để config và test cũng như dễ mang đi lại. Nó sử dụng cổng HDMI chuẩn (không phải mini HDMI như một số model màn hình khác) và có thể dùng nguồn từ cổng USB của con Raspberry Pi luôn chứ không cần gắn nguồn rời. Trong hộp đã có sẵn cáp USB và cáp nguồn microUSB - USB nên bạn cũng chẳng cần mua thêm.


Riêng cái màn hình này trước khi sử dụng phải config trên Raspberry Pi một chút bằng cách sửa file config.txt (còn màn hình TV, màn hình máy tính bình thường thì không cần). Trong hộp có giấy hướng dẫn tinh chỉnh luôn, tìm online cũng có. Cách chỉnh như sau:

Nhét thẻ nhớ vào máy tính, trong ổ boot, tìm ra config.txt (/boot/config.txt) và sửa các dòng như bên dưới:

Code:
max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0
hdmi_drive=1
Cắm thẻ nhớ vào lại Raspberry Pi, gắn màn hình vào máy và gắn nguồn cho Raspberry Pi là có thể dùng được.

Màn hình LCD 5" này hỗ trợ cảm ứng điện trở, trong hộp có cây bút để bạn chọt chọt. Mình thì gần như không dùng tính năng này bao giờ vì đã có chuột và bàn phím kế bên, còn không thì dùng giao diện dòng lệnh hoặc SSH từ máy tính vào rồi. Lưu ý rằng để cảm ứng xài ngon thì bạn cần cân chỉnh nó một chút, có thể xem hướng dẫn trong tài liệu của hãng.

Cái của mình mua tại cửa hàng ProE, anh em cần có thể tham khảo. Mình tính mua thêm cái case nhựa cho nó đẹp + nhét được con Raspberry Pie vào luôn nhưng họ hết hàng rồi.
Aurelius
ĐẠI BÀNG
2 năm
Chắc qua Tết kiếm một cái bỏ balo đi làm cho gọn quá
@Aurelius 😃)) lầy quá nha
@Aurelius Trong ff series, hoá ra ff8 là dễ chơi nhất, mấy ff kia chơi phê vật, nhất là mấy cái side quests, mà ulti weapon đều nằm ở các quest đó😃
Aurelius
ĐẠI BÀNG
2 năm
@Barbatos Thời đó mình chơi đủ cả FF7, 8, 9. Toàn ra chỗ Thông tấn xã trên đường NTMK mua mấy cuốn sách hướng dẫn photo rồi ghé Nhà văn Hóa LĐ cạnh bên chơi, thuê hẳn cái memory card để save game 😁
thăng one
ĐẠI BÀNG
2 năm
liệu Raspberry Pi có hỗ trợ đầy đủ màn hình cảm ứng không
write dung
TÍCH CỰC
2 năm
@thăng one Nếu dư tài chính bác mua cái intel stick nhỏ gọn như mình. Sẵn win 10 😃 làm gì cũng đc. Mua hàng qua sử dụng cho rẻ. Đảm bảo ko thất vọng
ultimatesg
ĐẠI BÀNG
2 năm
cho mình hỏi màn hình này dùng cáp hdmi với samsung dex luôn có đc k ?
@ultimatesg lý thuyết là dc, nó cũng chỉ là màn hình thôi mà., nhưng độ phân giải thấp à nhen
linhtun89
TÍCH CỰC
2 năm
cái màn này còn kém hơn màn của note, S9 thì mua làm gì bạn?
@linhtun89 Màn đó sao gắn máy tính được?
@Duy Luân Ý ông kia hỏi là màn note9 s9 nó vừa to hơn vừa nét hơn thì gắn qua dex ra cái màn 5" này để làm gì mà phải hỏi mua.
@AZwarrior Chắc có toan tính gì đó haha
mtrung12
ĐẠI BÀNG
2 năm
Mình không hiểu ở chỗ này nè mod Duy Luân.
Nhét thẻ nhớ vào máy tính : “Vào ổ Boot”...
Anh nói tắt quá nên mình k hiểu.
Mod có thể cụ thể hơn không?
Xin cảm ơn.
@mtrung12 /boot đó bác, trên máy tính thì nó hiện là ổ đĩa mới có tên là BOOT
ngsangmt
TÍCH CỰC
2 năm
@mtrung12 Giải thích vẫn khó hiểu. Cứ lấy cái thẻ nhớ bỏ vào đầu đọc thẻ nhớ cấm vào window tên của cái thẻ nhớ lúc này nó tên là Boot (label).
npdong1994
TÍCH CỰC
2 năm
@ngsangmt Nếu như lời giải thích của bạn Duy Luân vẫn không giúp được cho bạn trẻ kia thì xin lỗi bạn trẻ, bạn không phù hợp với việc vọc vạch.
TandC
ĐẠI BÀNG
2 năm
M cũng định sắm e pi dùng làm nas hoặc sever...vụ màn hình định sắm bo tivi đa năng rồi kiếm lap cũ, hỏng main, m dùng lại màn hình của nó chắc cũng ổn, vừa có phân giải cao lại rẻ.dễ thay thế.
Màn này dùng với S8 thông qua samsung dex có cảm ứng k @Duy Luân?
Có cách nào biến nó thành thiết bị dẫn đường dùng Google Map được ko bạn @Duy Luân ?
odin0706
ĐẠI BÀNG
2 năm
@yeuncviet Chưa có Android chuẩn cho pi nhé.
Pi nhiều công dụng và rất nhiều cách vọc vạch, có con Pi model B+ ở nhà hiện tại chỉ để làm ổ HD chiếu film cho phụ huynh xem.
LuxiTD
ĐẠI BÀNG
2 năm
Giờ này mà ai còn chơi offline nữa, quá trùi game mobile online còn hay hơn kakakak 😁. Đề nghị mod Duy Luân đừng spam Pi cùi bắp này nữa. Để thế giới tiến_lên, chơi Pi là 1 bước lùi rùi
LuxiTD
ĐẠI BÀNG
2 năm
@daicaty Cái đó mới là bước tiến công nghệ, chứ download phim cực lắm, ngay cả chép ra usb cắm vào tivi có hỗ trợ xem usb tui còn lười, chưa làm bao giờ
ngsangmt
TÍCH CỰC
2 năm
@LuxiTD Làm một bài về pi với smarthome bảo đảm bu đông như kiến. Pi, mqtt, nodejs, hassio....
LuxiTD
ĐẠI BÀNG
2 năm
@ngsangmt Sức 1 người có giới hạn, cái khó là gom nhiều người cùng nhìn hướng, mà làm free thì...
odin0706
ĐẠI BÀNG
2 năm
@Duy Luân mình thích android trên pi do đang có sẳn cái pi 2 ở nhà, nếu có thể thì bạn làm bài viết về em nó nhé 😃
Galaxy 2019
ĐẠI BÀNG
2 năm
Cài hđh osmc, raspian, rune audio nhận ngay hdmi các bạn ạ. Còn volumio, moode phải cài hdmi qua putty hoặc app điện thoại. Raspberry hiện tại dùng để nghe nhạc với dac rời là thấy hay và có cộng đồng hỗ trợ lớn.
Bữa giờ nghe nhiều cái này*** à mà thôi
tr.hius
ĐẠI BÀNG
2 năm
Cái này làm màn hình giám sát camera thay TV được không bác nhỉ?
Kimchien05
ĐẠI BÀNG
2 năm
@Depdui Bạn làm bằng cách nào vậy bạn! Cho mình ít thông tin đi!
@Depdui Mong bác chia sẻ
@vicktorbui Mình nêu một số chi tiết chính nhé:
1. Dùng IP wifi camera có hỗ trợ rtsp
2. Bạn cài omxplayer để stream IP camera. Như mình đang chạy 4 omxplayer cho 4 camera mà tốc độ vẫn chấp nhận được.
Để có thể lưu dữ liệu camera thành mp4, bạn cài thêm
1. ntfs-3g để hỗ trợ ổ cứng gắn ngoài có partition NTFS
2. dùng ffmpeg để stream dữ liệu camera thành file (mỗi file mình lưu 30 phút, tự động tách thành nhiều file khác nhau với tên file theo thời gian lưu)
3. cài thêm samba để hỗ trợ chia sẻ file. Dùng máy tính cài Windows để xem lại dữ liệu camera khi cần.

Các bác thứ lỗi vì không có thời gian để chia sẻ chi tiết hơn.
@Depdui Cảm ơn bác. Mình sẽ thử làm xem sao
huyhoangute
ĐẠI BÀNG
2 năm
Bác @Duy Luân có thể thêm bài tận dụng màn hình cũ của laptop để sử dụng chop Rapi được không ạ?
cuonghbu
ĐẠI BÀNG
2 năm
@ld.minh đấu dây như thế nào để xuất ra hình ảnh bên màn hình laptop dc vậy ban. nó nhiều dây quá.
ld.minh
ĐẠI BÀNG
2 năm
@cuonghbu Thật ra thấy nó vậy thôi chứ ko phải nối nhiều dây đến vậy đâu. Mình chỉ biết cơ bản về công nghệ vẫn vọc đc nhé. Để có thời gian mình sẽ làm bài hướng dẫn.
cuonghbu
ĐẠI BÀNG
2 năm
@ld.minh Mình thích nó ở cái mỏng nhẹ, mà giờ mua cái màn hình với cái board cũng hết gần 1t. nên ngại thử nếu k chắc làm dc. thank bạn.
sakuza199x
TÍCH CỰC
1 năm
@cuonghbu thực ra nó chỉ có cáp nguồn và cáp LVS thôi. còn mấy cái còn lại coi chừng nhầm với cáp của camera trên lap.
chọn đúng cái lcd controller phù hợp với độ phân giải màn hình. rồi cắm dây từ panel vào board là cài được thôi. quan trọng là mấy cái board này ở vn còn hiếm người bán quá. đa phần toàn loại dùng cho 5'' 7''.
Dear mod @Duy Luân
Mình tìm cách để mod em này thành đồng hồ xe máy
Mình ko phải dân chuyên về bên này nên chưa biết làm sao để xuất tín hiệu cũng như lập trình mấy em này trên xe máy được .
Ae nào biết chỉ giúp nhé
aviator93
ĐẠI BÀNG
2 năm
@HarryWeasley Nếu dùng bình thường thì dùng arduino thêm vài cái module cho các chức năng bổ sung, hiện lên màn LCD 2 dòng hoặc LCD màu đều ok. Nhưng coding hơi mệt. Còn nếu muốn thay đồng hồ xe máy cho chức năng to hơn thì phải chờ android cho PI thì sẽ dễ hơn. Vẫn cứ phải coding cho các module bổ sung thôi.
@aviator93 Wow cảm ơn bạn nhiều . Để mình tìm cách đưa dữ liệu từ mấy con cảm biến vào hdh android hoặc Pi mới dc
ngsangmt
TÍCH CỰC
2 năm
@HarryWeasley Muốn làm gì trên con py này. Trừ những cái có sẵn thì bắt buộc bạn phải biết python.

Theo yêu cầu của bạn thì có thể xảy ra các phương án:

- Sử dụng modul gps
- dùng cảm biến laser để đọc tín hiệu encode
- lấy tín hiệu có sẵn trên xe.
@ngsangmt Cảm ơn bạn. Để mình tìm hiểu về pithon
kể ra hơi đắt nhỉ, mấy máy tính bảng giá rẻ cũng chỉ 1tr mà... bóc màn hình đó ra dùng được ko mod!
@ngayxuan09071982 Dùnh luôn nó để giả lập ps1 bóc ra làm gì bác 😆)
Cho hỏi có chức năng mute hoặc ẩn bài Pi k ta
ld.minh
ĐẠI BÀNG
2 năm

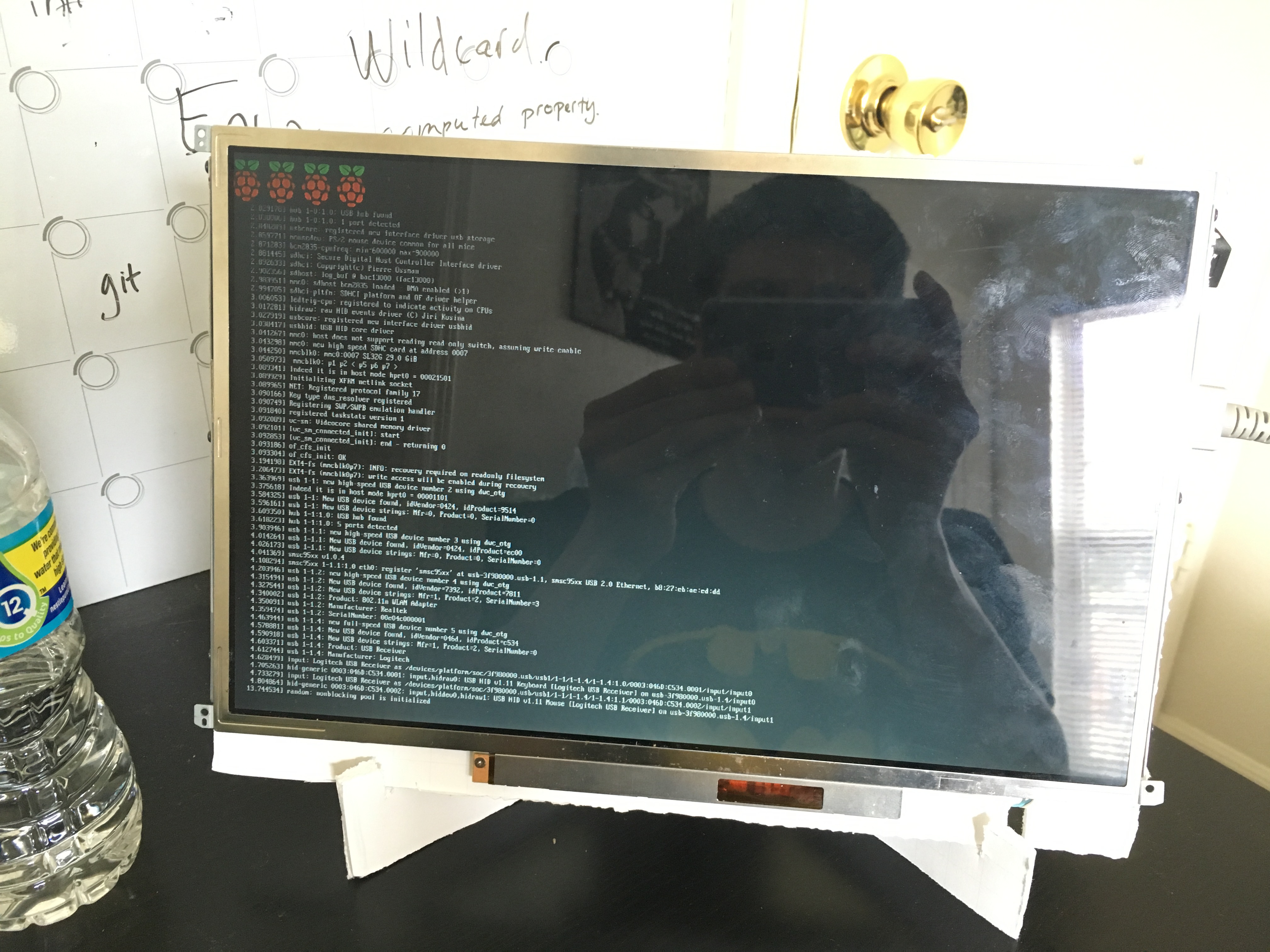

Thấy anh đăng series bài về RPi, lôi lại cái máy cũ ra vọc. Có con lap cũ bị hư nên mình gỡ màn hình ra mua thêm bộ controller board về rồi setup Pi làm cái display để bàn.


ld.minh
ĐẠI BÀNG
2 năm
@Depdui Mình dùng của OpenWeatherApp.
@ld.minh Mấy cái nút nhấn để làm gì vậy bác? Mà Pi nó hỗ trợ màn độ phân giải bn hả bác?
ld.minh
ĐẠI BÀNG
2 năm
@Andykool1810 Các nút đó dùng để chỉnh màu, sáng tối cho màn hình giống TV đó bạn.

Độ phân giải thì theo mình biết RPi 3 có vài người thử config lên 4K nhưng frame rates nó có khoảng 15Ghz thôi nhé 😃
