Mổ iPhone 12 và 12 Pro: nhiều linh kiện dùng chung, pin dung lượng 2815 mAh như nhau
Trang công nghệ Io Technology của Trung Quốc đã mổ iPhone 12iPhone 12 Pro, phát hiện ra nhiều thành phần của 2 chiếc máy này có thể thay cho nhau và qua đây cũng xác định được dung lượng pin của mỗi phiên bản.

1 mở màn hình iphone 12.jpg
Cách mổ cơ bản vẫn là tháo 2 con ốc dưới đáy nằm 2 bên cổng Lightning và dùng đồ hít để nhấc màn hình lên và dùng miếng nhựa mỏng bóc tách keo.

2 nội thất iphone 12.jpg

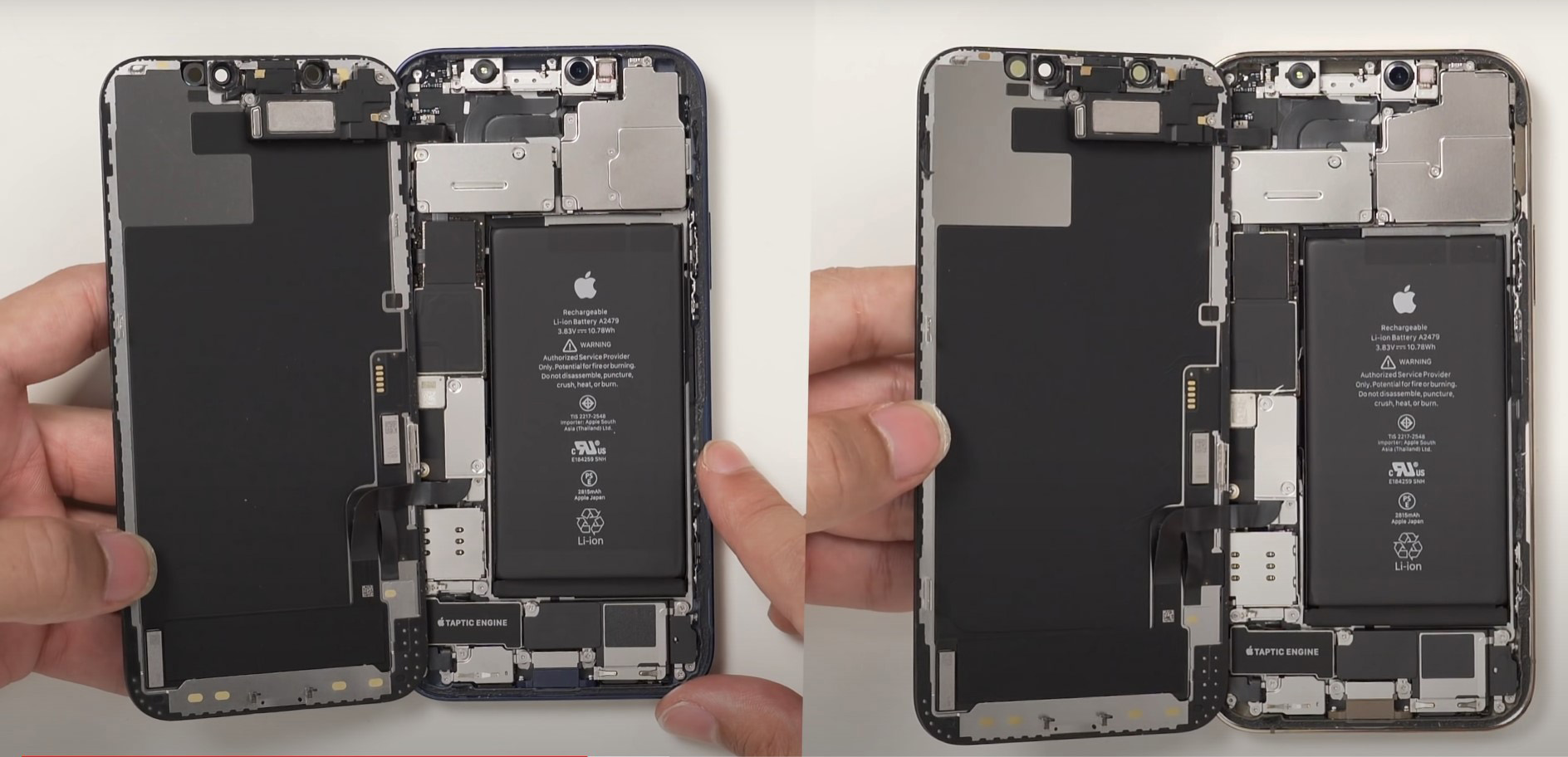

Đây là nội thất của iPhone 12 (trái) và 12 Pro, vẫn rất gọn gàng, đẹp mắt theo phong cách của Apple. Nhìn qua thì phần lớn bo mạch đã được che bởi các cặp lồng kim loại và thiết kế rất giống nhau trên 2 chiếc iPhone 12.

3 tháo pin iPhone 12.jpg

Quảng cáo


Tách cáp pin để ngắt điện hoàn toàn trên 2 chiếc iPhone 12.
4 mở nắp bảo vệ cáp.jpg
Tháo 4 con ốc mở một chiếc nắp lớn, bên dưới nắp này là rất nhiều cáp flex cho các mạch chức năng khác nhau.
5 tách cáp camera trước.jpg
Tách cáp kết nối mạch cảm biến, mic và loa trước.
6 tách cáp màn hình và cảm ứng.jpg

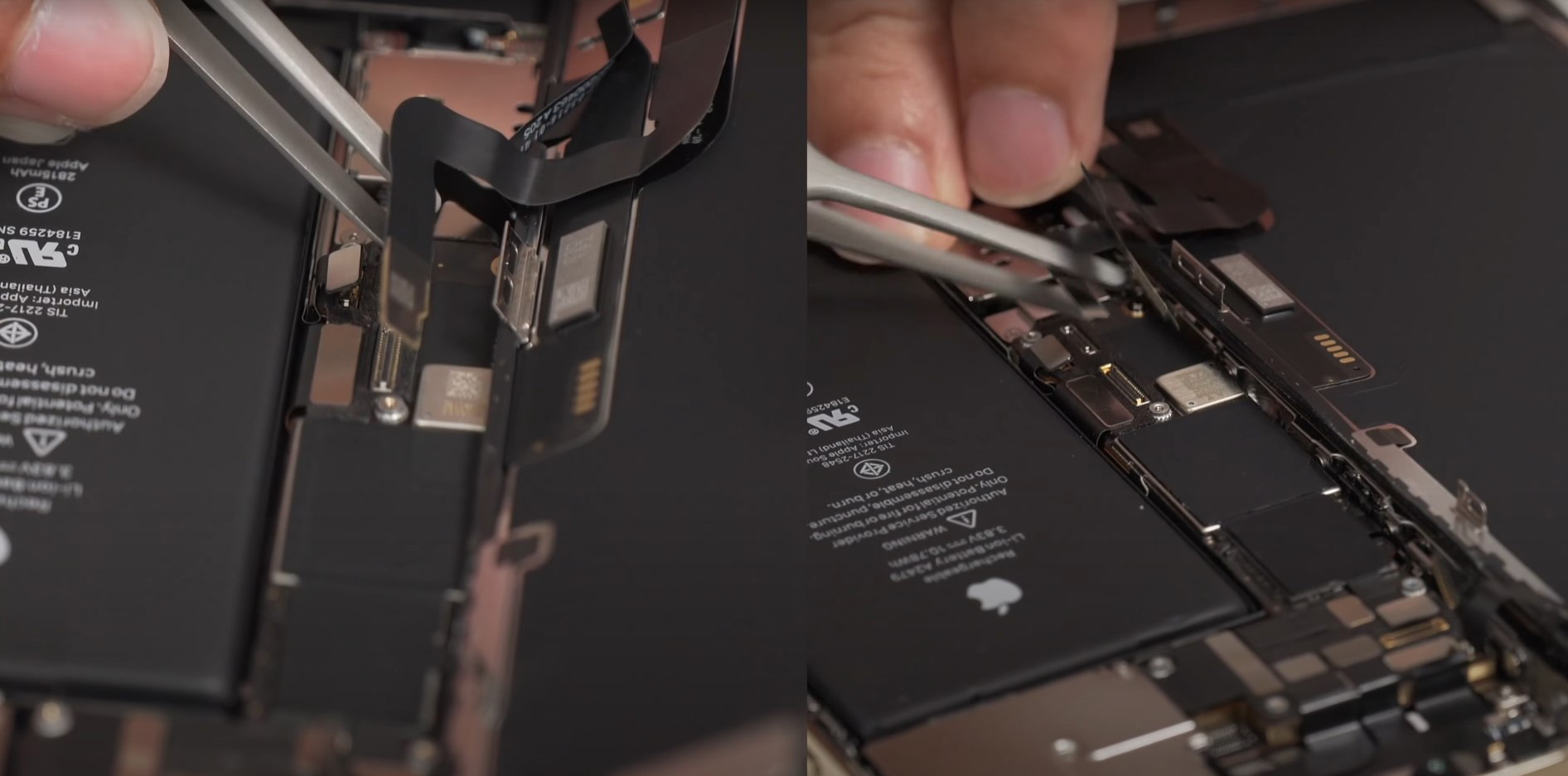

Kế đến là tách cáp màn hình và cáp điều khiển cảm ứng để có thể tháo rời hoàn toàn màn hình.
7 cụm loa mic trước.jpg
Đây là cụm mạch gồm loa thoại, mic và 2 cảm biến trước màn hình.
8 ngàm màn hình iPhone 12.jpg
Ngàm màn hình của iPhone 12 và 12 Pro như nhau, Apple thay đổi thiết kế ngàm này khi nó chỉ bám vào phần khung quanh màn hình, từ đó cho phép tăng tỉ lệ màn hình/thân máy lên. Trong video của Io Technology thì anh này nói rằng thiết kế này sẽ khiến màn hình dễ vỡ hơn khi rơi và phần nào giải thích việc Apple sử dụng kính gốm để chống va đập tốt hơn cho màn hình.

9 giải thích bố cục bo.jpg
Bố cục nội thất của iPhone 12 có sự khác biệt lớn so với iPhone 11 Pro/Pro Max đó là cục pin giờ đây chỉ là một khối chữ chữ nhật nằm bên phải thay vì có hình chữ L và nằm lệch trái. iPhone 12 là thế hệ iPhone đầu tiên hỗ trợ 5G và để trang bị thêm phần cứng như chip băng tần, ăng ten cho 5G trong khi vẫn giữ nguyên vị trí của cụm camera (màu tím), có chỗ cho cả khe SIM thì Apple đã làm bo mạch dài hơn, đặt bên trái (màu xanh).

10 khe sim tháo rời.jpg

Quảng cáo

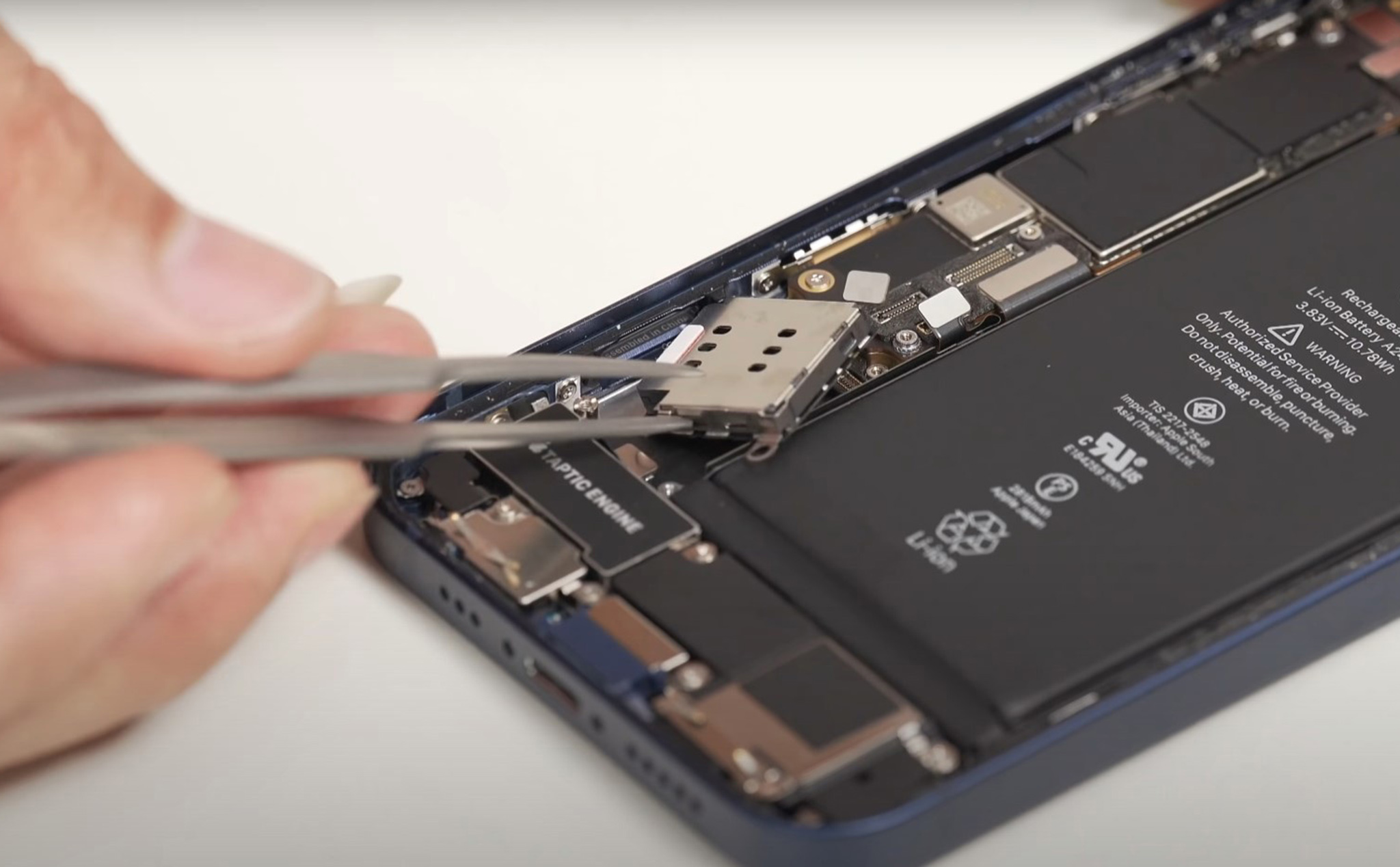

Khe SIM trên iPhone 12 và 12 Pro thiết kế module có thể tháo rời.
11 tháo nắp che cáp camera.jpg
Tháo nắp che cáp camera.
12 tháo camera iphone 12 pro.jpg

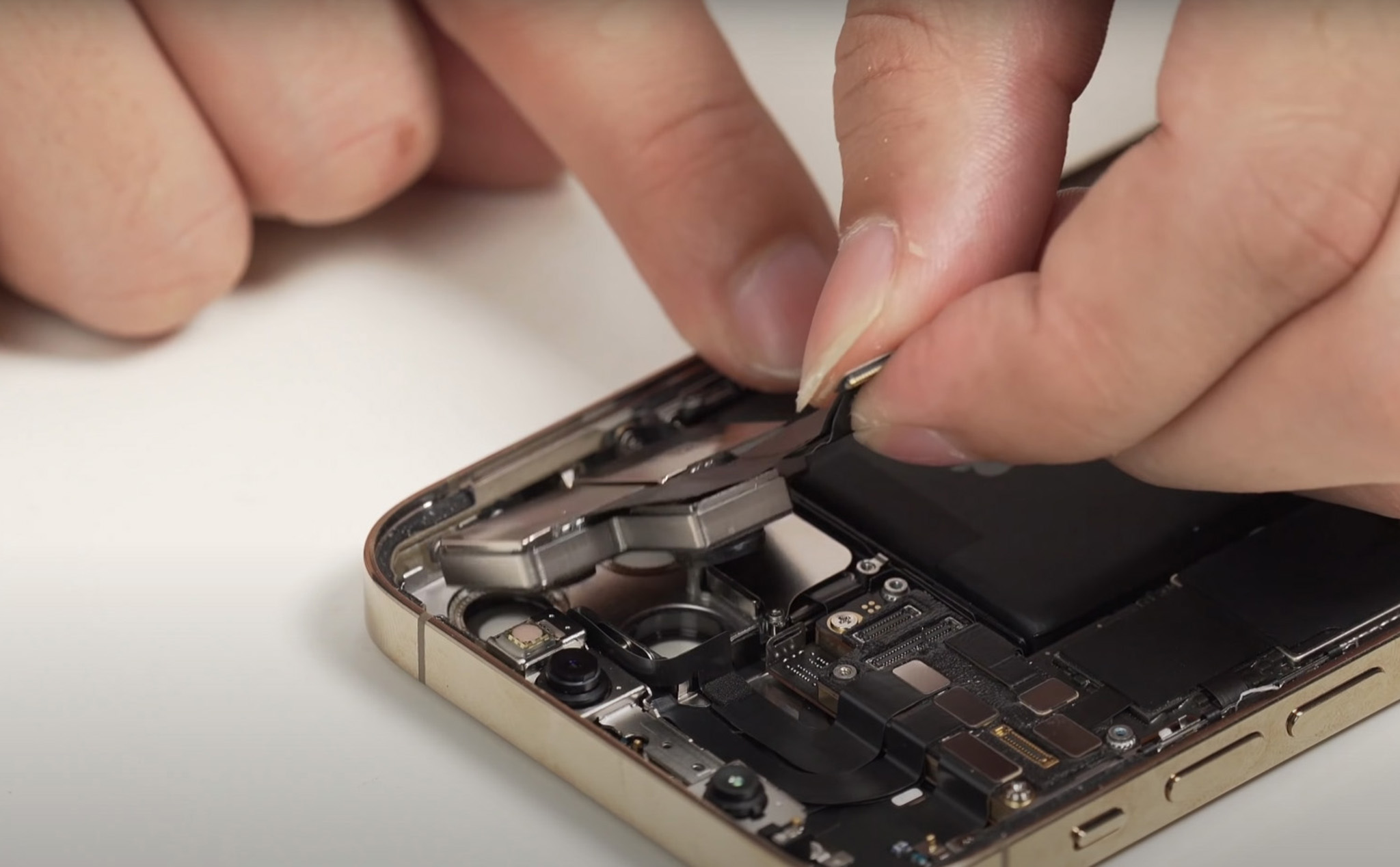

Trên iPhone 12 Pro thì 3 camera nằm trên một cụm tháo như thế này.
13 tháo cảm biến LiDAR.jpg
Cảm biến LiDAR nằm riêng.
14 miếng nhựa của iphone 12.jpg

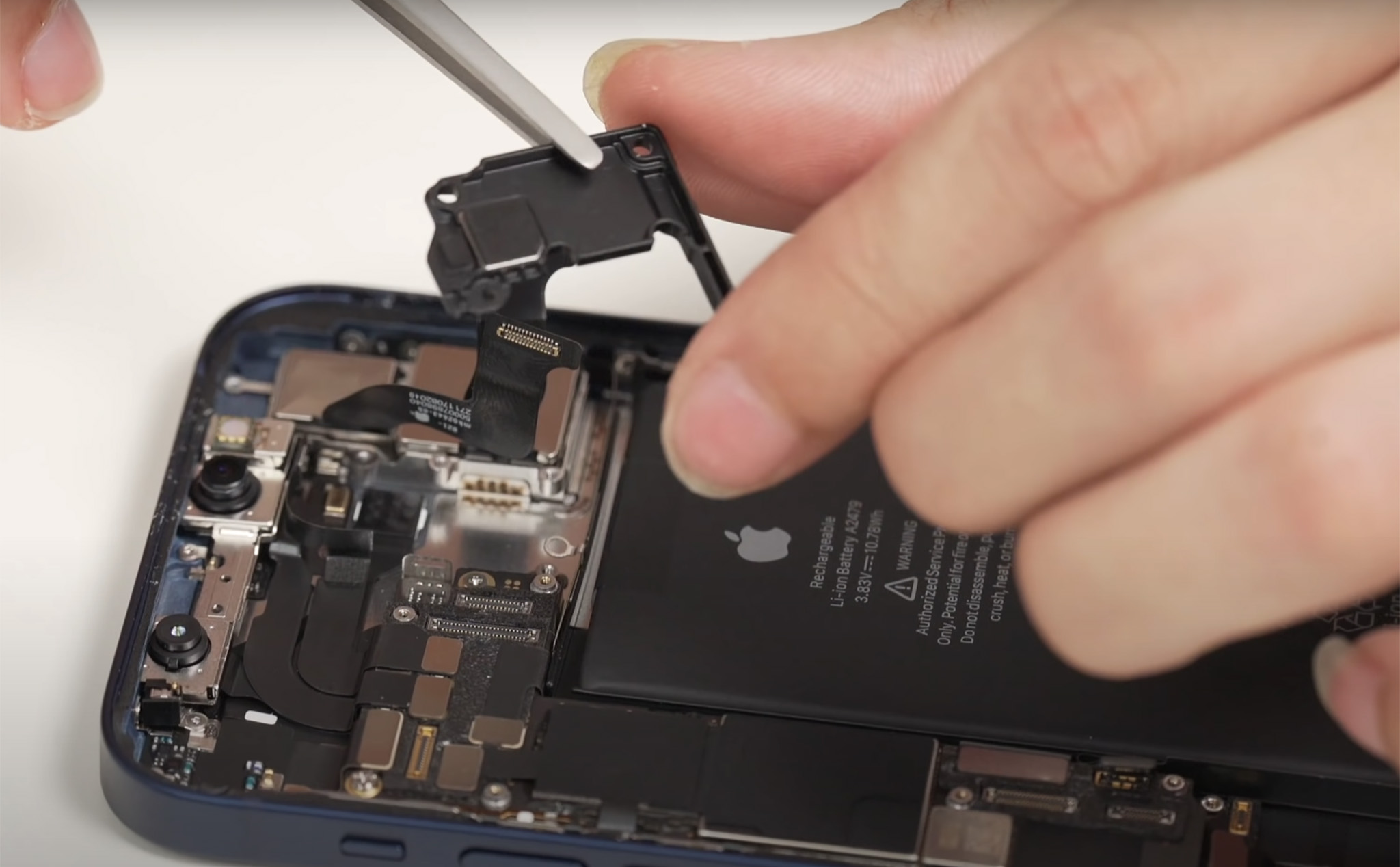

iPhone 12 do không có camera thứ 3 và cảm biến LiDAR nên Apple đã dùng một miếng nhựa "lấp vào chỗ trống" và phải tháo miếng nhựa này trước mới có thể tháo cụm camera.

15 tháo bo.jpg
Tháo 4 con ốc cố định bo.

Quảng cáo


16 tháo tất cả cáp trên bo .jpg
Tháo tất cả cáp trên bo.
19 bo ép 2 mặt chip.jpg
Cận cảnh bo mạch của iPhone 12, bo hình chữ L để ngược với phần đầu chứa nhiều chân kết nối với cáp flex, bọc quanh các chân này là một lớp xốp. Bo thiết kế 2 lớp 2 mặt chip, xếp chồng và hàn lại, giúp chiếc bo dày và cứng cáp hơn.

18 tản nhiệt soc.jpg

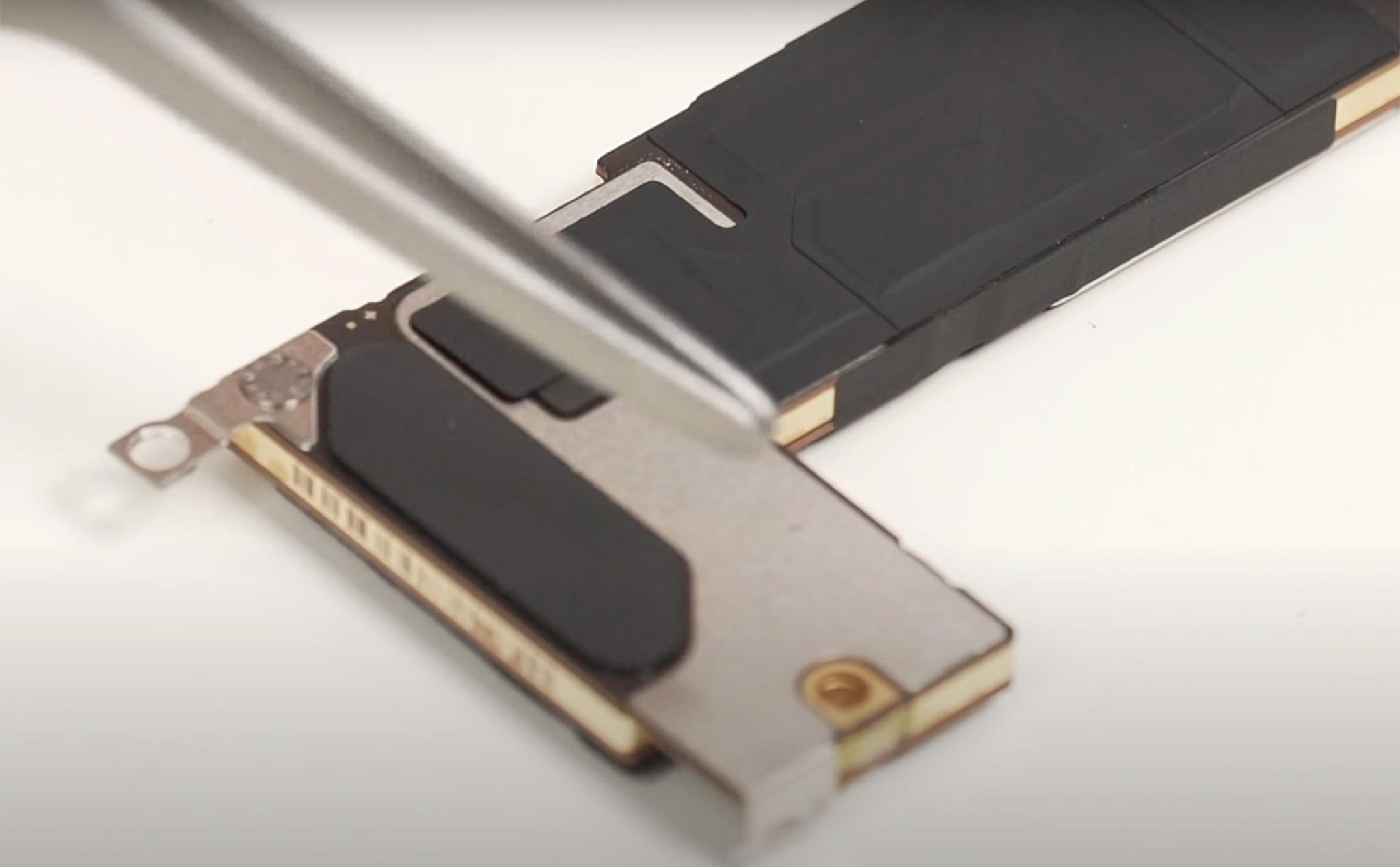

Một miếng kim loại áp lên SoC, tiếp xúc với vỏ máy để tản nhiệt.
20 bo mạch iphone 12 12 pro.jpg
Bo của iPhone 12 Pro (trái) và 12 gần như y hệt nhau, chỉ khác là chiếc bo bên phải của iPhone 12 có chân kết nối cảm biến LiDAR được lấp đi. Io Technology cho biết sơ đồ mạch của 2 chiếc bo này cũng thể hiện sự giống nhau về vị trí và chức năng các chân kết nối.

26 camera trước.jpg
Tháo camera trước và FaceID.
21 loa ngoài.jpg
Đây là loa ngoài, xung quanh nó có ron cao su.
22 su ron chống nước.jpg
Bên trong lỗ loa cũng có ron cao su màu cam.
27 taptic engine.jpg
Taptic Engine của iPhone 12 nhỏ hơn so với đời trước.
23 mạch kết nối lightning.jpg
Mạch đuôi của máy gồm cổng Lightning, mic và chip sạc.
24 tháo pin.jpg
Tháo pin.
25 pin iphone 12.jpg
2 phiên bản iPhone 12 đều dùng chung một cục pin với dung lượng 2815 mAh. Như vậy, dung lượng pin của các phiên bản iPhone 12 cụ thể là:
  • iPhone 12 mini: 2227 mAh;
  • iPhone 12: 2815 mAh;
  • iPhone 12 Pro: 2815 mAh;
  • iPhone 12 Pro Max: 3687 mAh.
Với dung lượng pin này thì chúng đều nhỏ hơn so với pin của các phiên bản iPhone 11 mà chúng thay thế, chẳng hạn như iPhone 11 có dung lượng 3110 mAh, iPhone 11 Pro là 3046 mAh còn 11 Pro Max là 3969 mAh.

33 cáp ăng-ten.jpg
Còn lại trên lưng máy là các cáp ăng-ten trái phải.
34 cáp ăng-ten.jpg

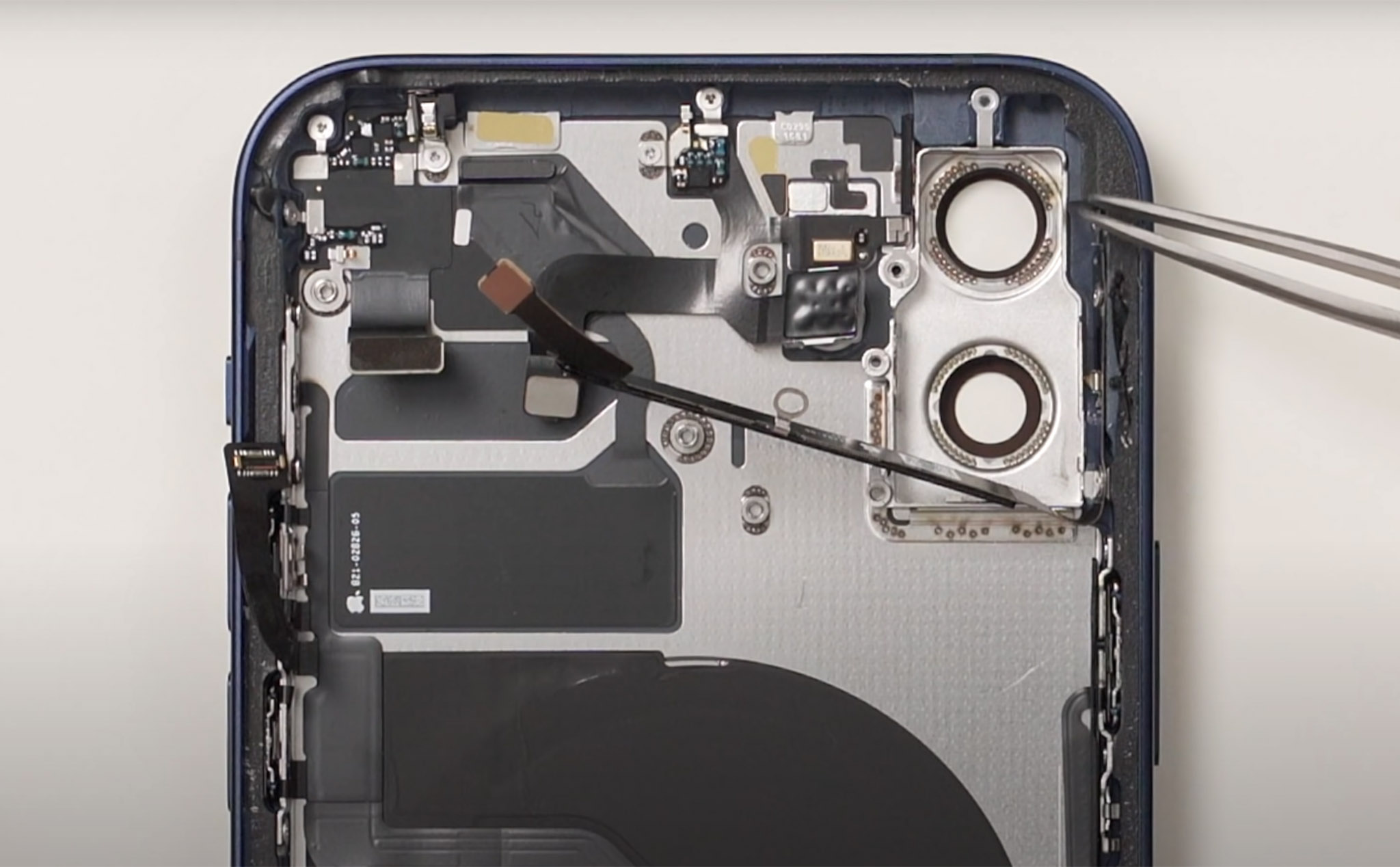

Thêm một sợi cáp ăng-ten mở rộng sang viền máy.
35 ốp giảm chấn.jpg

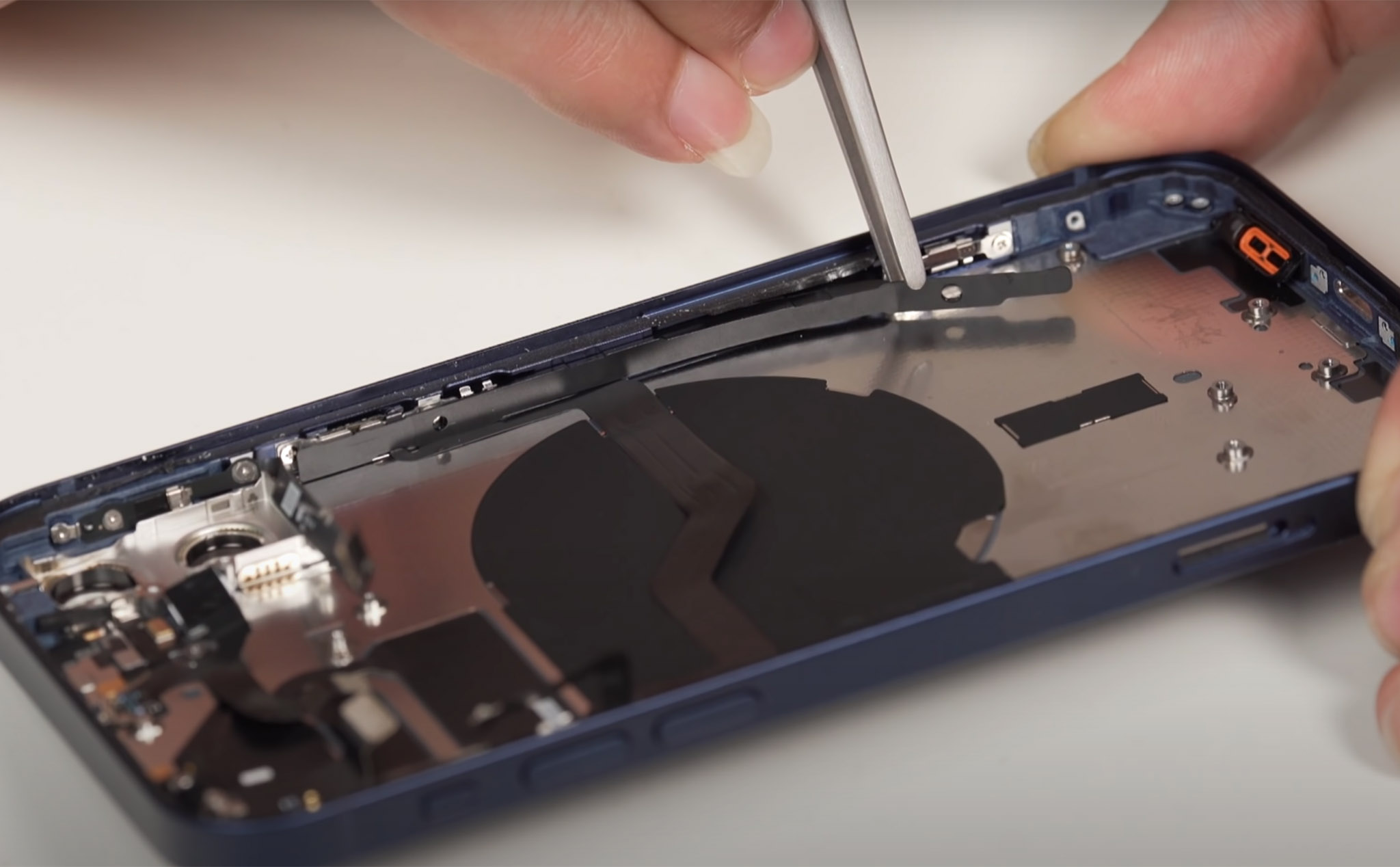

Một thanh nhựa giảm chấn, giúp cách ly pin và vỏ máy, chống hư hại pin khi rơi.
36 cuộn sạc ko dây.jpg

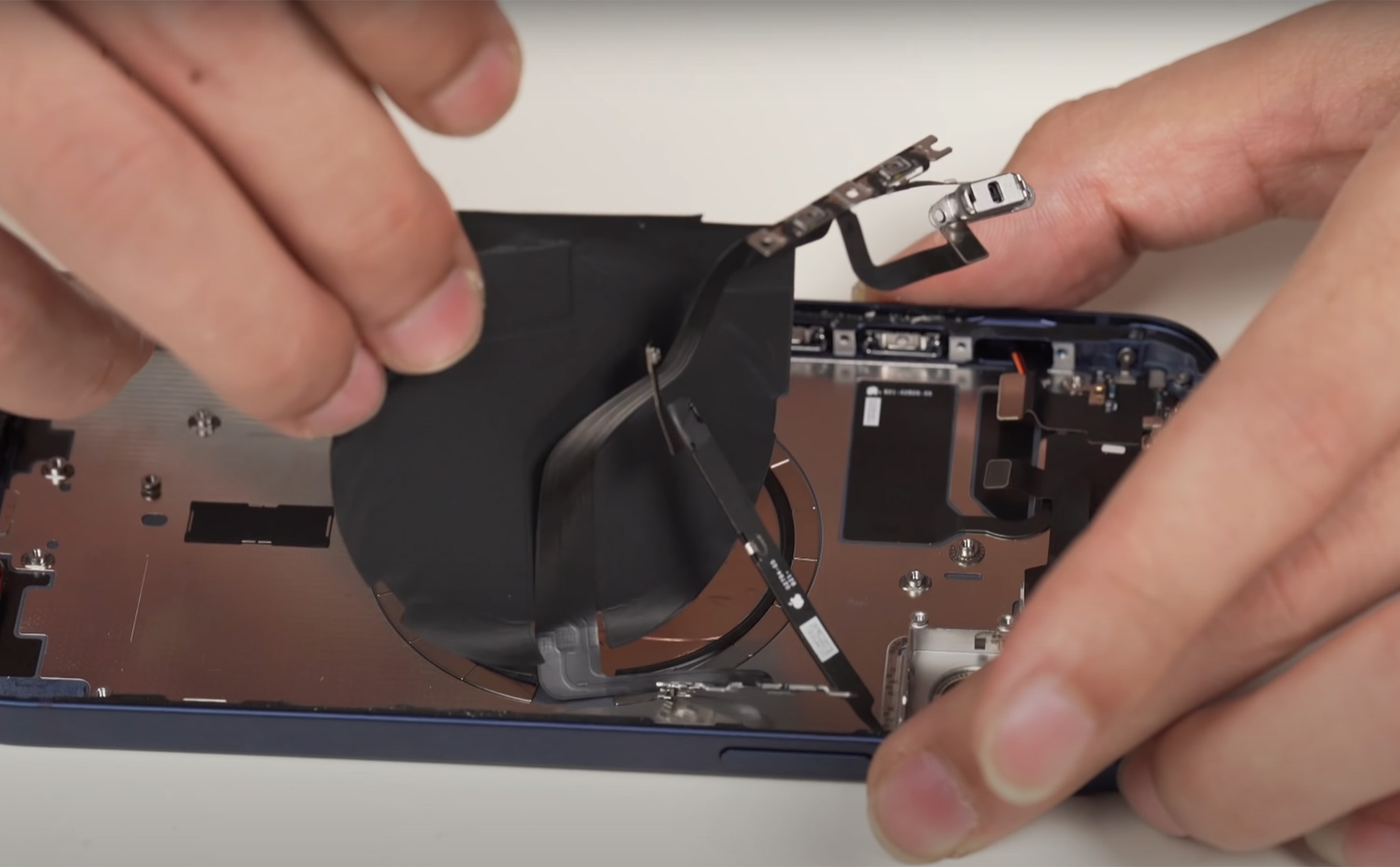

Đây là cuộn sạc không dây, nó được dán vào lưng máy bằng một viền keo.
37 cuộn sạc không dây.jpg

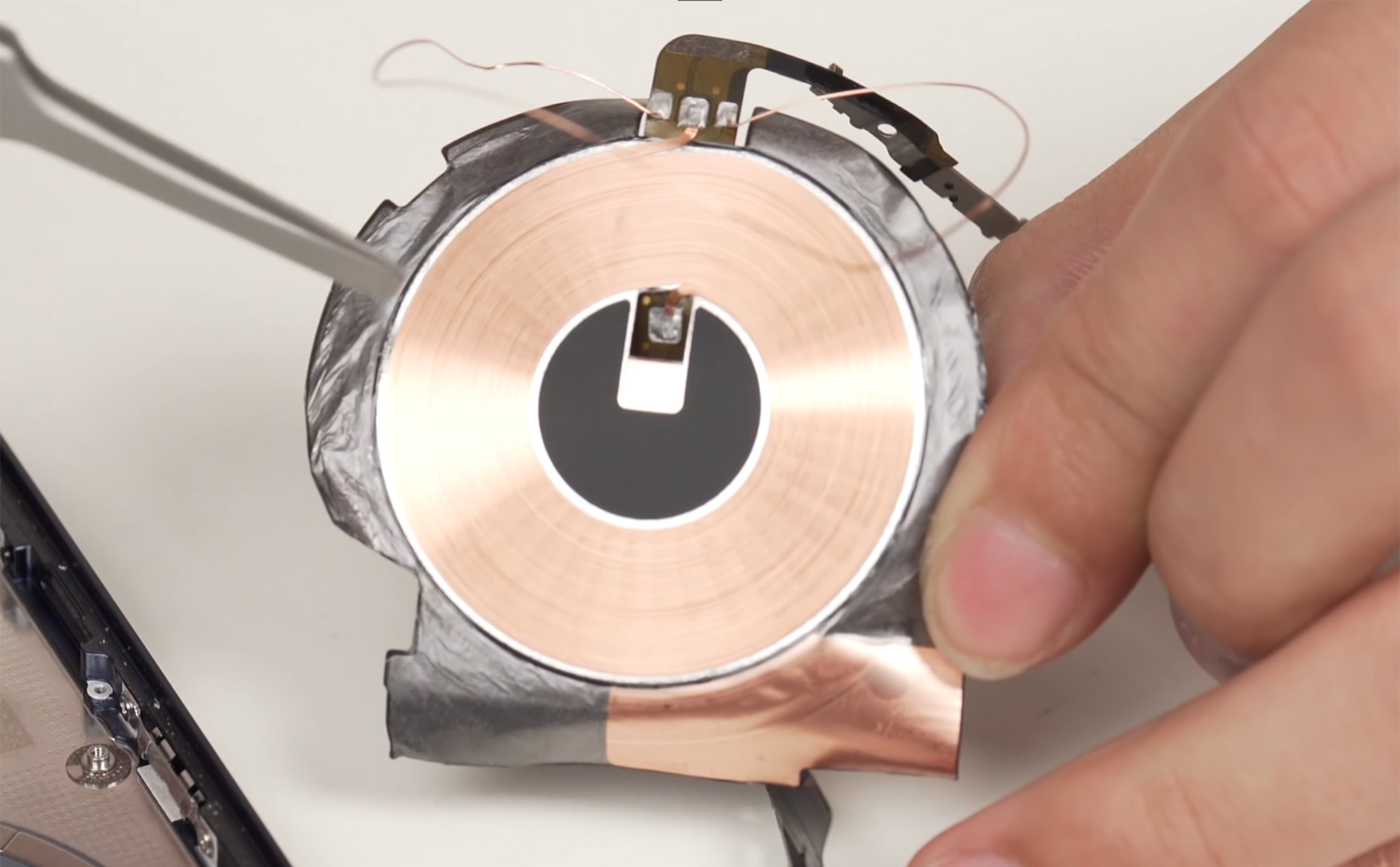

Cận cảnh cuộn sạc không dây, rất chất lượng.
38 nam châm magsafe.jpg

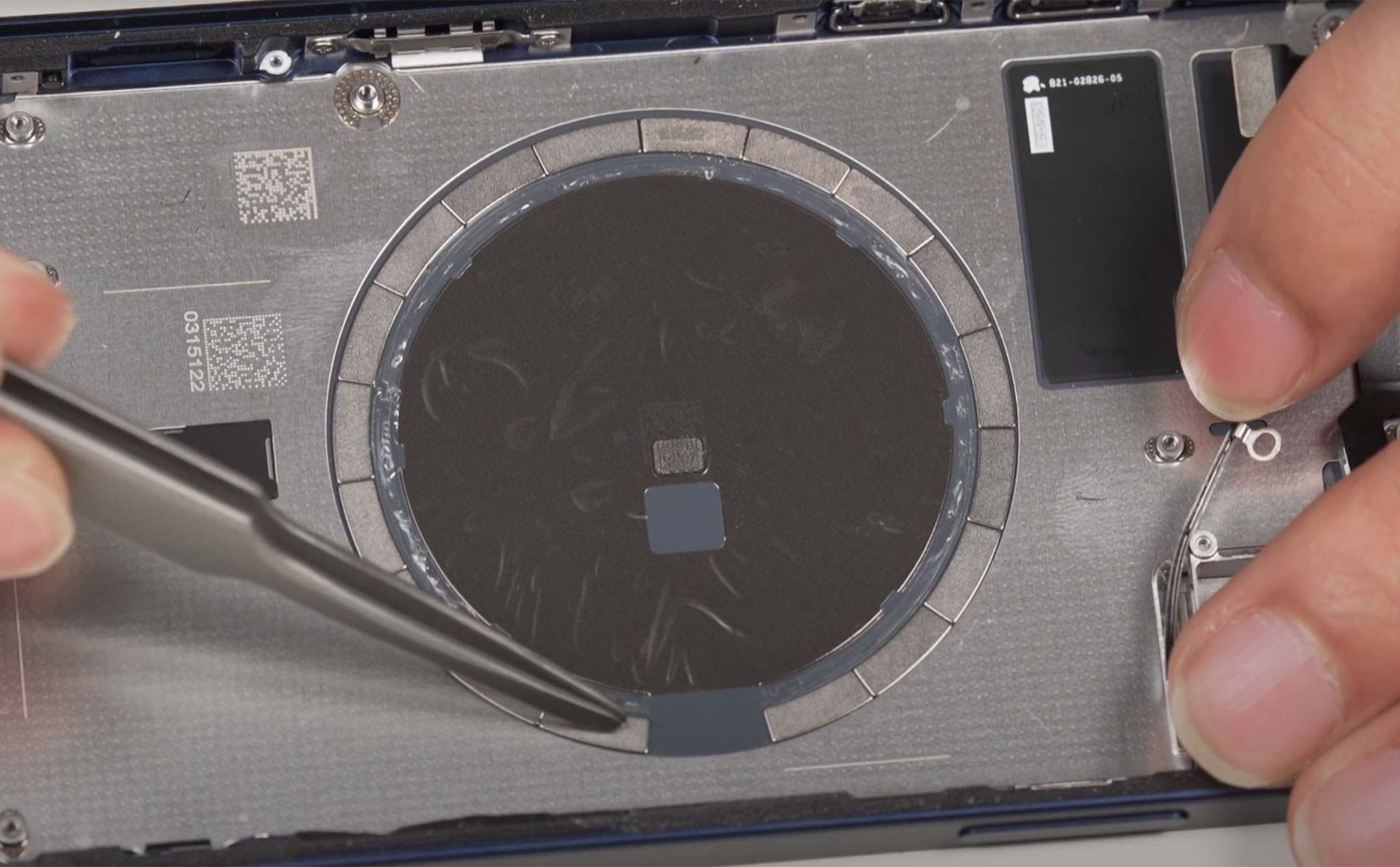

Bao quanh cuộn sạc không dây là những cục nam châm, thứ tạo ra chức năng MagSafe để dùng với các phụ kiện mới của Apple.

Những thành phần tương tự nhau giữa iPhone 12 và 12 Pro như:


28 camera trước giống nhau.jpg

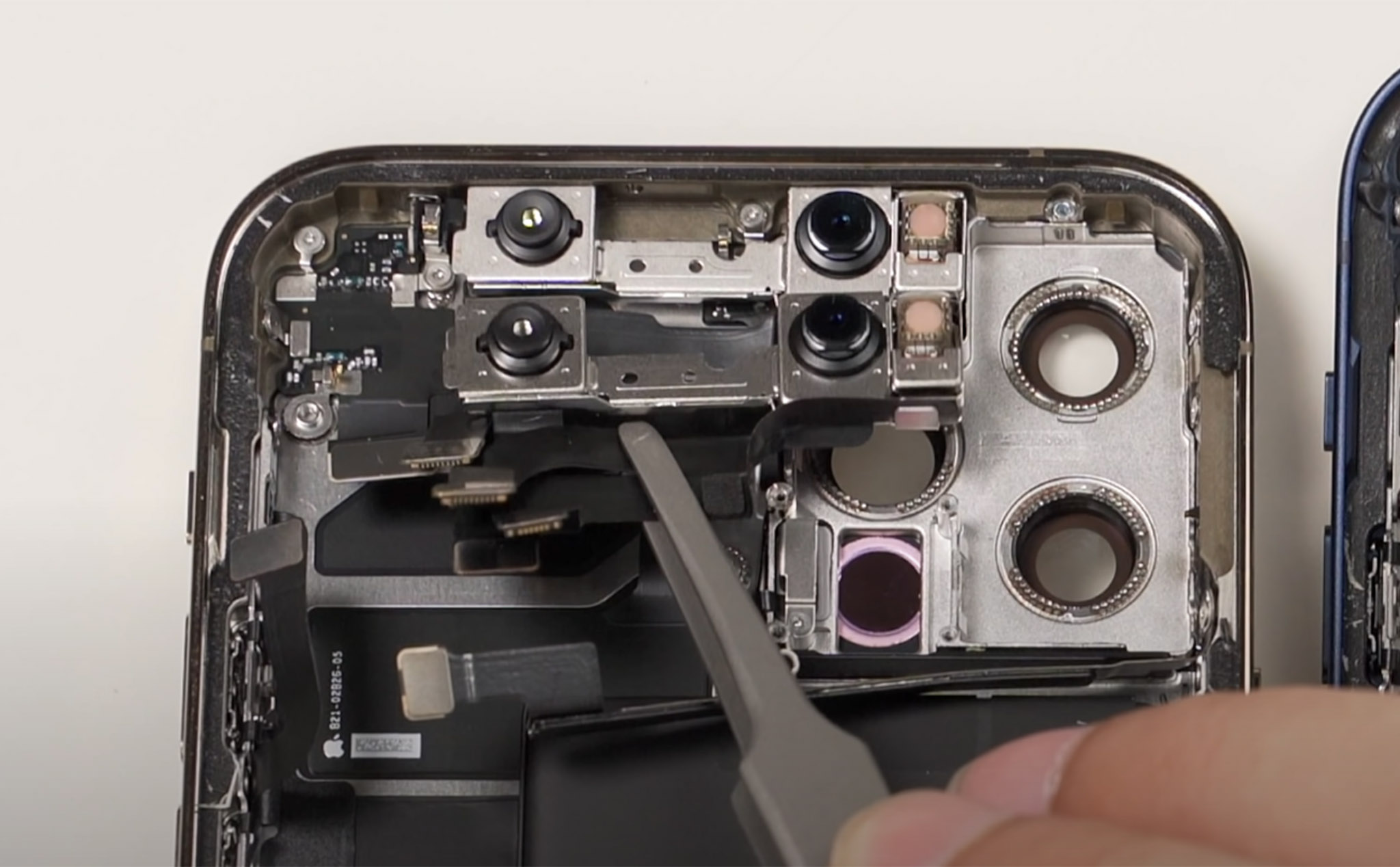

Camera trước.
30 taptic engine giống nhau.jpg

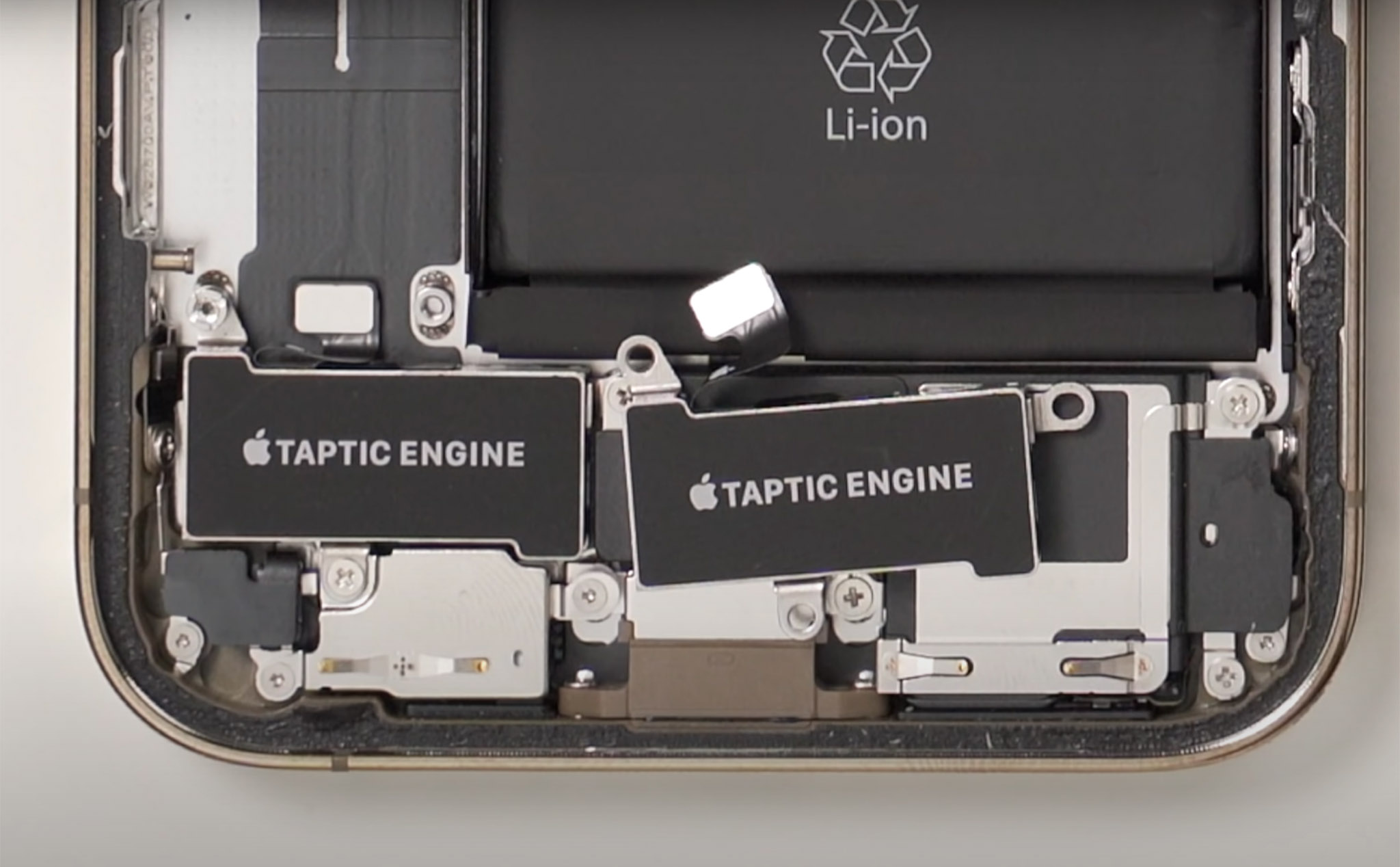

Taptic Engine.
31 loa giống nhau.jpg
Cụm loa ngoài.
32 mạch đuôi giống nhau.jpg
Mạch đuôi máy.
Theo: Io Technology (YouTube)
