Mời xem linh kiện bên trong Surface Pro; máy cực kì khó sửa chữa
Duy Luân
8 nămBình luận: 226

Surface Pro là một chiếc máy tính bảng được nhiều người mong đợi vì nó chạy Windows 8 Pro và sử dụng kiến trúc Intel x86/64, đảm bảo tương thích với những ứng dụng Windows từ trước đến nay. Surface Pro có ổ SSD có thể thay thế được, tuy nhiên để chạm được đến hai thành phần này thì chúng ta phải trải qua khá nhiều công đoạn nhiêu khê. Màn hình của thiết bị được dán vào khung nên việc mở ra, gắn vào là hết sức khó khăn. Số lượng ốc vít nhiều cũng là một điều rắc rối. iFixit đánh giá khả năng sửa chữa của Surface Pro chỉ là 1/10, tức là cực kì khó sửa nếu máy gặp vấn đề gì đó. Sau đây mới các bạn cùng theo dõi phần mở máy của iFixit.

Đây là Surface Pro cùng cây bút Surface Pen mà Microsoft bán kèm theo máy
Cạnh trái có jack tai nghe, nút âm lượng, cổng USB

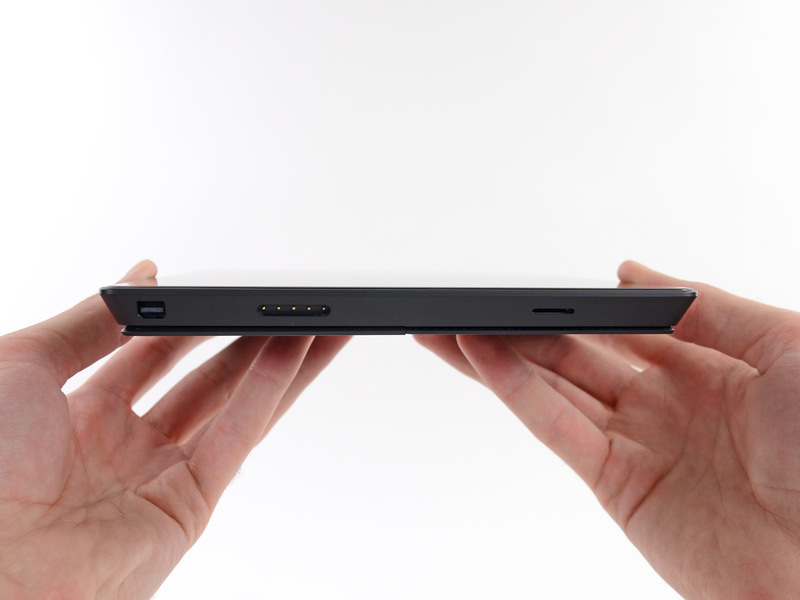

Cạnh trái thì có cổng miniDisplay Port, khe cắm sạc nam châm, khe thẻ microSD (trên Surface RT, khe thẻ nằm ở dưới chân đế)
Mở chân đế lên

Quảng cáo


Tháo chân đế ra

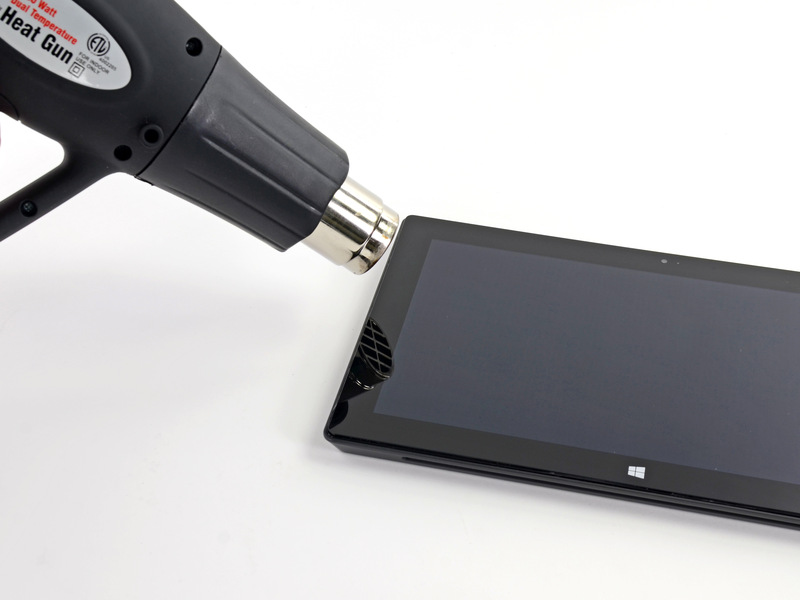

Phải sấy cho keo bong ra thì mới mở được màn hình
Phải cạy ra như thế này này

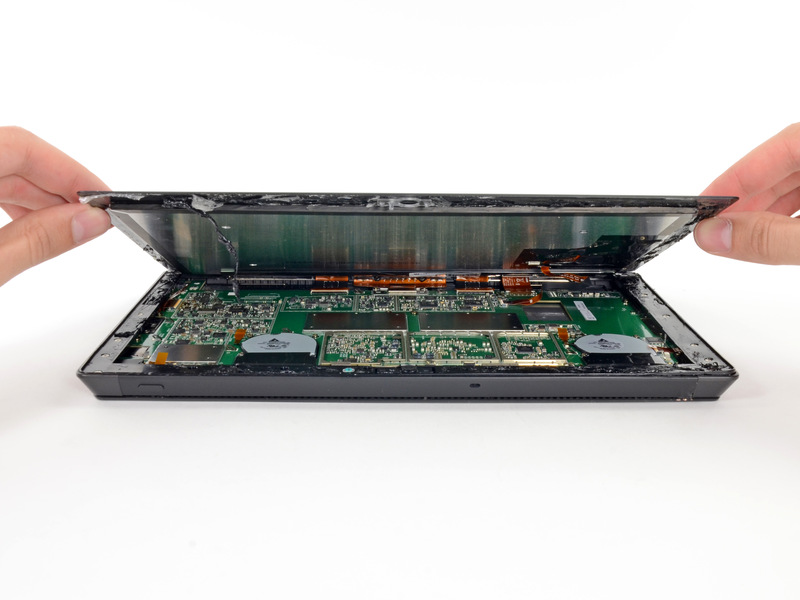

Lật màn hình lên, chúng ta sẽ thấy được bo mạch và các linh kiện bên trong

Lớp keo bị hơ nóng nên chảy ra
Tấm nền màn hình 1920 x 1080 này do Samsung làm, và nó được Microsoft đặt hàng riêng vì sở hữu kích thước khá độc đáo: 10,6"

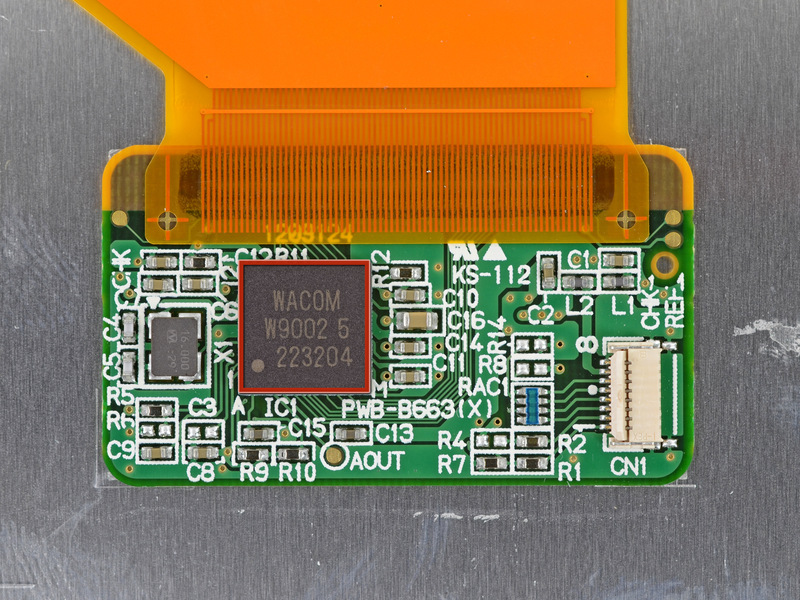

Đây là bộ số hóa tín hiệu cảm ứng, và nó do Wacom sản xuất. Như vậy chúng ta có thể kết luận cây bút Stylus của Surface Pro cũng dùng công nghệ của Wacom với các đặc trưng như hỗ trợ cảm ứng nhiều mức độ áp lức, thực hiện thao tác xóa,... Theo iFixit, một lưới dây được nhúng trong màn hình sẽ tạo ra từ trường và nó sẽ cảm ứng với một cuộn dây nằm trong đầu cây bút stylus. Nhờ hiện tượng cảm ứng điện từ, cây bút sẽ được cấp nguồn, đồng thời máy sẽ xác định được cây bút đang ở vị trí nào. Sau đó, bút sẽ truyền dữ liệu về vị trí, cùng với đó là áp lực và thao tác nhấn nút trên bút đến máy để xử lí các tác vụ tương ứng. Samsung Galaxy Note 10.1 và Note 2 cũng dùng cây bút tương tự như vậy.

Quảng cáo

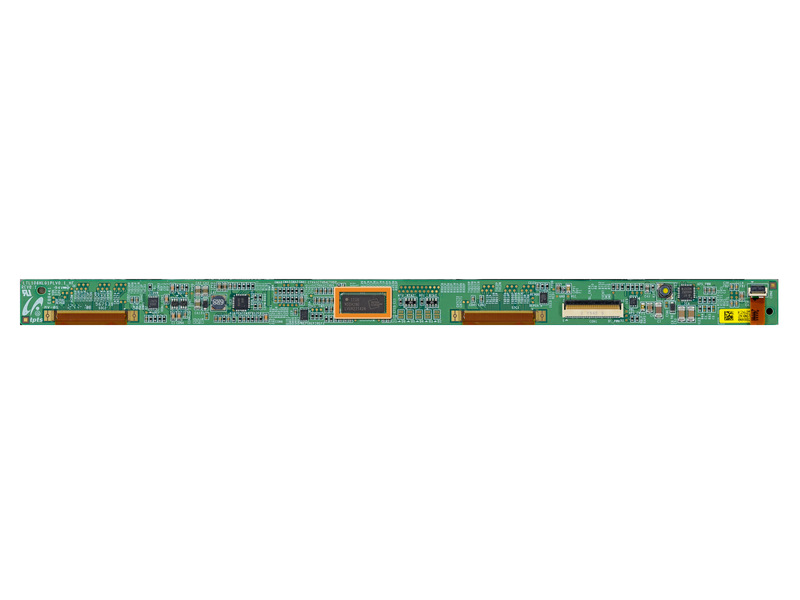

Drive màn hình này do Samsung phát triển và nó cùng loại với iPad 2

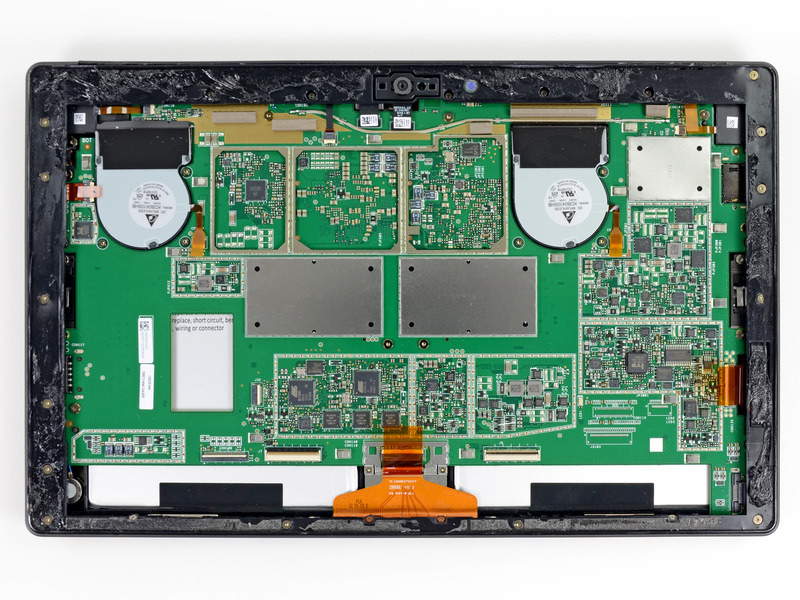

Nhìn nội thất của Surface Pro

Cái viền nhựa này cần 23 con ốc để cố định nó vào khung máy
Tháo webcam của máy
Đây là cụm camera dùng trên Surface Pro và nó có độ phân giải 720p
Lại tiếp tục tháo ốc
Hai cái viền này được giữ lại bởi 29 con ốc!

Quảng cáo


Tháo rời cổng tai nghe và nút tăng giảm âm lượng

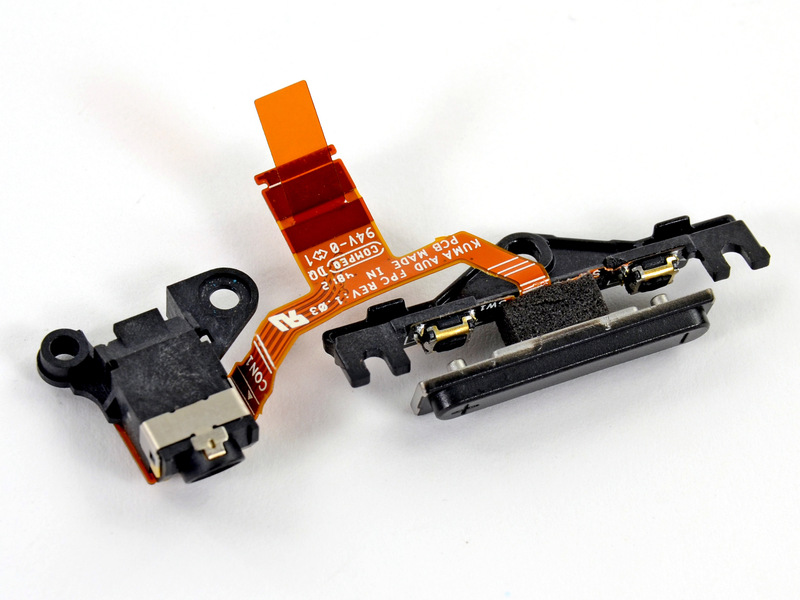

Cận cảnh jack 3,5mm và nút volume
Tháo bo mạch chính ra khỏi thân máy
Tháo tiếp ổ SSD

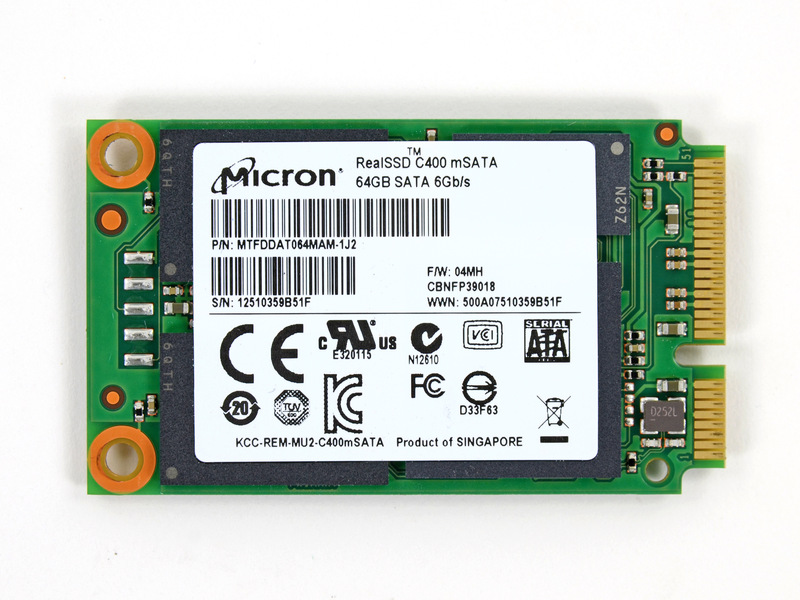

Ổ SSD dùng trên Surface Pro là chuẩn mSATA, do hãng Micron sản xuất. Nó có tốc độ đọc tối đa là 500MB/s, ghi tối đa 95MB/s, tất cả nằm trong thân hình loại 1,8".

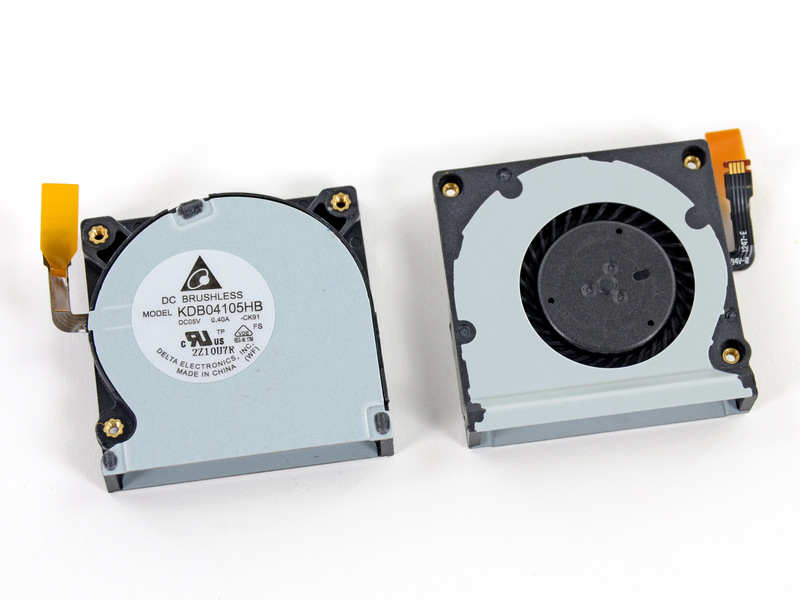

Cặp quạt dùng trong Surface Pro
So sánh quạt của Surface Pro so với quạt của một chiếc MacBook Pro 2011
Màu đỏ là 8 con chip RAM của Micron, mỗi chip có dung lượng 4Gb (khoảng 512MB, nhân 8 lên thì ra 4GB). Màu cam là chip Integrated Technology Express IT8519G, màu vàng là vi điều khiển, màu xanh lá là bộ điều khiển pha. Mày xanh và màu hồng là những bộ điều khiển màn hình cảm ứng. Cuối cùng, màu đen là chip codec âm thanh của Realtek sản xuất.

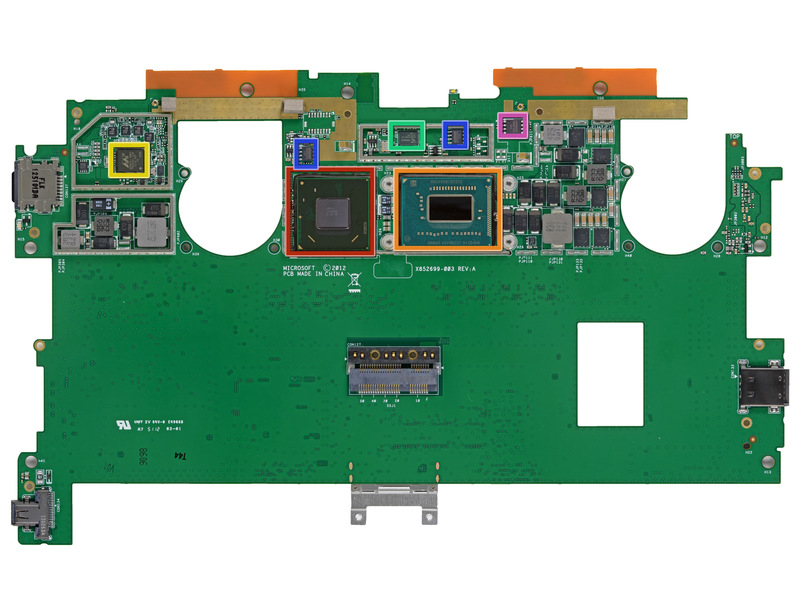

Màu đỏ là chipset Intel Mobile HM77 Express, màu cam là CPU Intel Core i5-3317U, màu vàng là chip điều khiển Wi-Fi, Bluetooth của Marvell. Màu xanh dương và hồng lại những chip flash nhỏ.
Loa stereo của Surface Pro

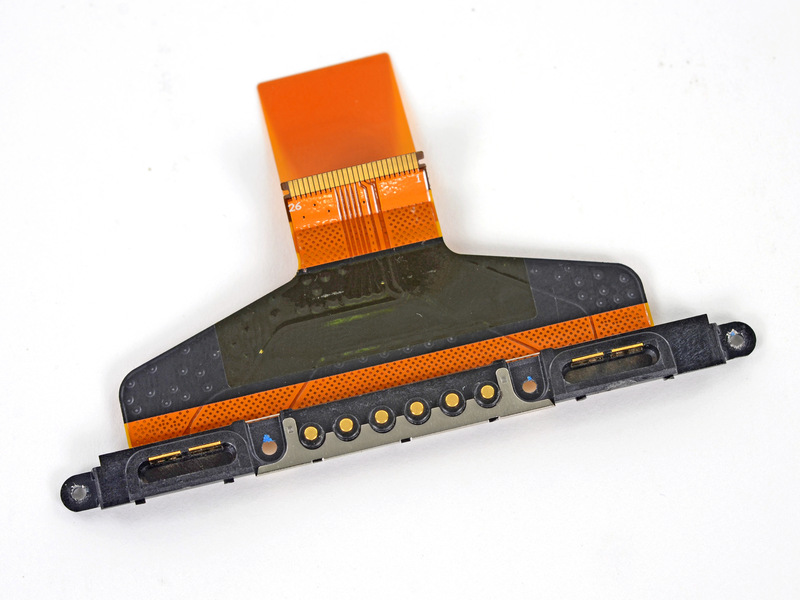

Cáp của cổng dùng đế gắn đế bàn phím
Camera sau cũng có độ phân giải 720p
Đây là micro, được bọc trong một lớp cao su
Cổng sạc nam châm
Phần cạnh nhựa ở trên cũng có chức năng tản nhiệt cho Surface Pro

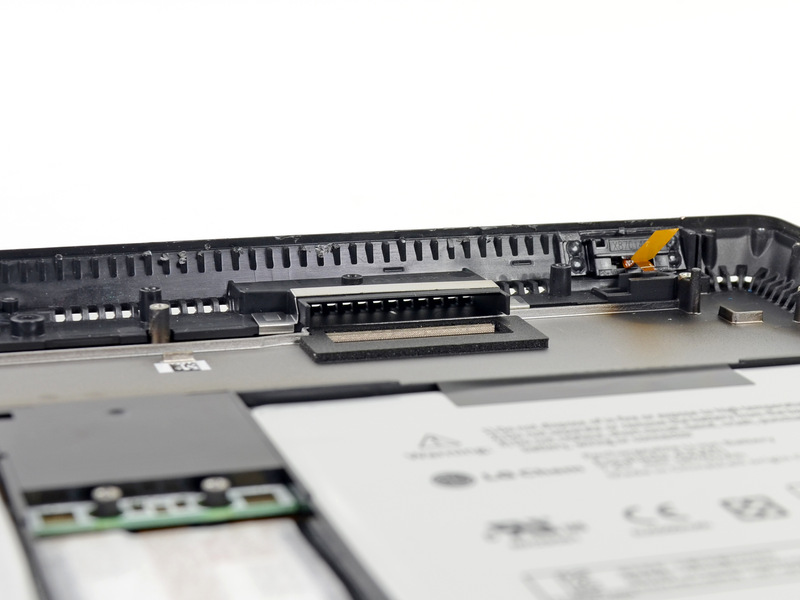

Hai cổng trên phần viền này là khe tản nhiệt cho quạt. Quạt của Surface Pro sẽ hút khí từ nhiều lỗ trống xunh quanh chu vi máy, sau đó ép cho khí nóng thoát ra ở hai cổng này để làm mát cho CPU
Pin 7,4V, 5676mAh do LG sản xuất

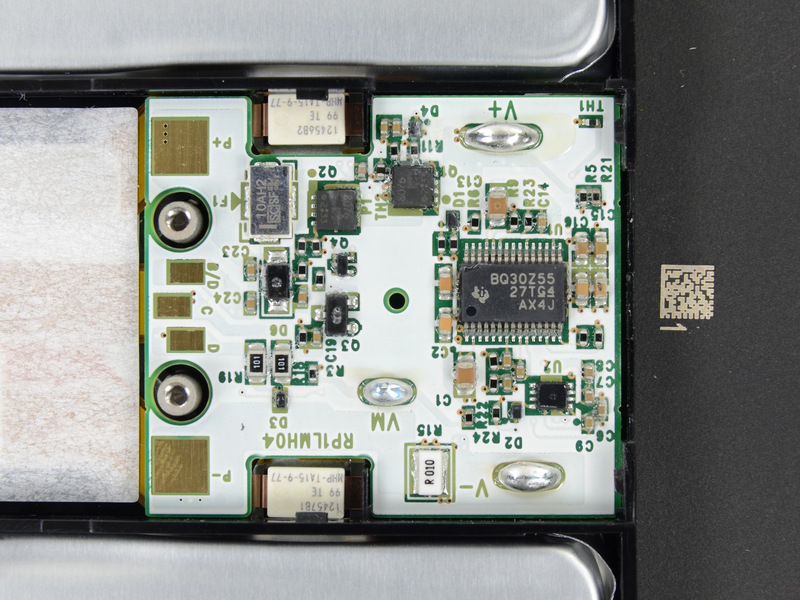

Mạch pin

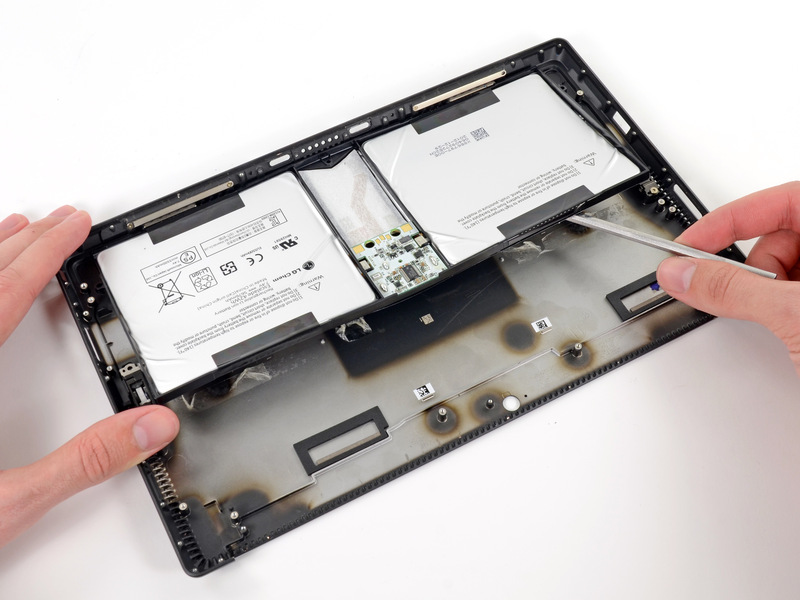

Tháo tảng pin ra
Keo dán chặt như thế này đây thưa các bạn

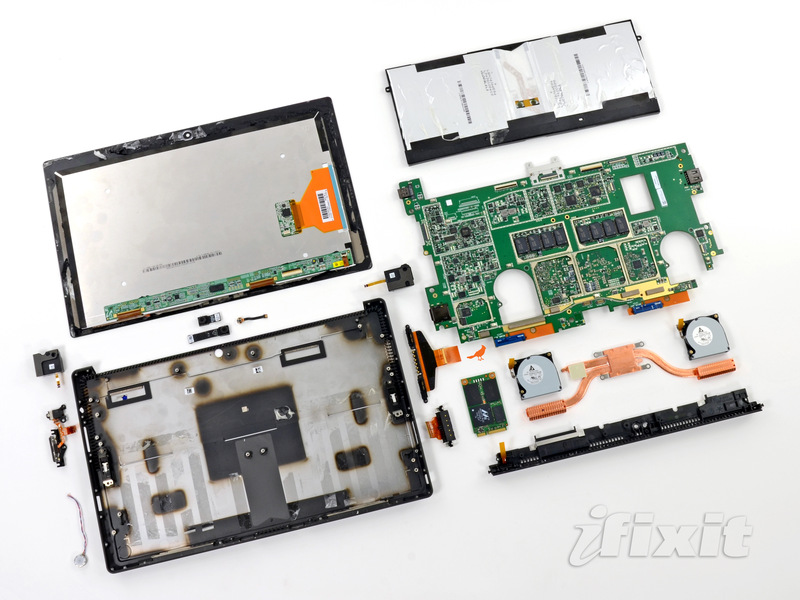

Toàn bộ linh kiện của Surface Pro. Xong đợt này chắc con Surface Pro của mấy anh iFixit lên dĩa luôn chứ sao mà dùng được nhỉ?
