Review và hướng dẫn nhanh USB Meter AVHzY CT-3: nhiều chức năng, rất xịn xò

Khi nhắc đến USB Meter (hay anh em cũng thường gọi là USB Tester) chắc mọi người cũng không quá xa lạ khi mà đã có rất nhiều bài chia sẻ về test thông số thực của các cục sạc tường, sạc dự phòng. Nhưng hôm nay mình xin được mang đến đây một sản phẩm với cách gọi dài dòng: USB 3.1 Power Meter Tester
Tại sao mình lại gọi vậy? Vì nó thể hiện đầy đủ tính kĩ thuật chuyên môn, vì nó có đi kèm module tải giả, và vì NXS gọi như vậy 🤣🤣🤣… Xin giới thiệu USB 3.1 Power Meter Tester CT-3 đến từ hãng AVHzY (mình sẽ gọi tắt nó là CT-3 nhé). Xin nói thêm về nguồn gốc, CT-3 được sản xuất dựa trên (hoặc mua bản quyền) của Shizuku by YK-Lab. Mình có hỏi ChatGPT thì có thông tin bên dưới, khả năng là một nhà phát triển đến từ Nhật.


Có vài cái tên khác cũng sản xuất dựa trên phần cứng và Firmware này mà mình tìm hiểu được: Shizuku YK001(gốc), Power-Z KT002, Atorch UT18 ,… chức năng và giao diện y hệt CT-3, tuy nhiên chỉ có CT-3 mình thấy cái thân vỏ làm đẹp nhất. Và mình cho rằng đây là USB Meter đáng tin cậy và xịn nhất mà mình có được với giá hơn 1tr6 trên Aliexpress (bản không đi kèm tải giả tầm 1tr1)

Mở hộp và đánh giá chung

Một chiếc hộp nhôm không in bất kì gì và những thứ bên trong: thân USB Meter, bộ tải giả SM-LD-00 100W, các con ốc, kính cường lực màn hình (mình đã dán rồi). Có có 2 tùy chọn: lắp thành một USB tester đơn giản hoặc lắp full bộ tải giả nhìn như con rùa nặng nề. Thông tin cơ bản:

• USB 3.1 tester 4-26V , 0-6A
• 2 USB-C in / out
• 2 USB-A in / out
• Phát hiện nhiều giao thức QC 2.0, 3.0, 4.0--- PD 2.0, 3.0 - Huawei SCP, SSCP, FCP, Samsung AFC, VOOC, Super VOOC 65W
• Trigger các giao thức trên (đặt điện áp cố định để test) cho tải giả
• Phần mềm giao tiếp máy tính và Lua Programmable (cái này ít quan tâm)

Phiên bản này, board mạch và màn hình sẽ được bảo vệ bởi 2 miếng inox CNC và đã khắc lazer đầy đủ các thông tin chìm rất xịn, rất nét. Các con ốc kèm theo cũng là inox và mình đã mở ra vào mấy lần, rất cứng và sáng. Ngoài ra, AVHzY còn có một phiên bản CT-3A vỏ làm bằng hợp kim nhôm đen mờ che lun 4 cạnh hông cũng rất đẹp và mắc hơn bản này xíu.

Đánh giá phần cứng bên trong

Đương nhiên rồi, với giá thành khá cao thì chất lượng phần cứng cũng tương xứng. Từ chip vi xử lý hãng ST đến chip nhớ hãng Winbond và linh kiện dày đặc cho chúng ta thấy điều đó. Ngoài ra, các cổng Type-A, Type-C và nút điều hướng rất chất lượng.

Cục tải giả SM-LD-00 với công suất đến 100W cũng rất ngầu, build màu PCB đen kiểu Apple ghê. Nó có 1 jack để kết nối tín hiệu với CT-3 và các lỗ ốc để lấy nguồn.

Đương nhiên nó sẽ có tản nhiệt và quạt bên dưới để test tải chạy liên tục, ngoài ra còn có đo nhiệt độ của lưới tản để điều chỉnh công suất quạt phù hợp. Các shield được liên kết với nhau bằng các trụ đồng vừa để cố định chắc chắn, vừa dẫn điện từ CT-3 đến tải.

Giao diện sử dụng CT-3

Quay trở lại CT-3, cạnh này ta có một cổng in USB-C 3.1 (gắn sạc vào đây) và 1 công tắc gạt chọn chế độ PD với phần ký hiệu đã khắc trên nắp.


Mặt này có cổng out USB-C (gắn vào điện thoại), cổng micro-USB (giao tiếp máy tính + cấp nguồn độc lập khi tích hợp tải giả SM-LD-00), một nút Multi Key:

• Nhấn một lần để xác nhận (hoặc màn hình chính thì chuyển kiểu màn hình)
• Nhấn nhanh 2 lần để quay lại, gạt trái / phải (khi có menu chức năng) để cuộn
• Nhấn giữ 3 giây để vào cài đặt hệ thống
• Gạt sang trái (ở màn hình Home) để vào các chức năng mở rộng: fast charger detect, check cable,…
• Gạt sang phải (ở màn hình Home) để thao tác cùng Load module SM-LD-00

https://hanpenblog.com/wp-content/uploads/avhzy-ct3.jpg
CT-3 có màn hình nhiều màu 128*160 1.77’ TFT và cũng tích hợp cảm biến con quay để tự xoay màn hình như điện thoại. Ngoài ra, còn có loa nhỏ báo, pin nuôi giờ vì nó có thể biến thành đồng hồ sau một thời gian nghỉ.

Giao diện phần mềm và Lua Programmable / C# API

Phần mềm SHIZUKU TOOLBOX sẽ có ích trong việc ghi log file, nhật ký dữ liệu lớn để phục vụ nghiên cứu, chẩn đoán và sản xuất hàng loạt các bộ nguồn. Còn đối với người dùng bình thường, mình đã thử qua và thấy không cần thiết lắm.

Lua Programmable là cách lập trình đơn giản cho CT-3 bởi các API đơn giản thông qua phần mềm SHIZUKU này, nôm na là để mình tùy biến giao diện sử dụng trên màn hình CT-3 theo ý thích.

Còn C# API để mình có thể giao tiếp nội bộ dữ liệu từ CT-3 đến dự án cá nhân thông qua Protocol đã quy ước sẵn để lấy thông tin (điện áp, dòng, ….), chẳng hạn như mình làm cần đo thời gian thực của cục sạc năng lượng mặt trời.
Anh em muốn tìm hiểu sâu hơn có thể xem link này thêm https://yk-lab.org:666/index.php/2020/10/28/pc-software-ui-manual/

TỔNG KẾT

CT-3 thực sự là một con USB Meter xịn xò, rất nhiều chức năng được gia công tỉ mỉ bởi AVHzY theo bản quyền của Shizuku. Module tải giả SM-LD-00 cũng rất hữu ích trong các trường hợp test độ xịn, hiệu suất thực sự của sạc, dây cáp. Tiện đây, mình có nhã ý sẽ tặng 1 bộ này cho anh @cuhiep thông qua mod @Heo Sữa. để anh em mod Tinh Tế có thêm công cụ đủ mạnh test các bộ sạc, cáp trên tay nhằm mang lại tính chính xác nhất. Món quà này thay lời cảm ơn Tinh Tế đã tạo sân chơi cho anh em, riêng cá nhân mình cũng đã có vài sự may mắn kể từ khi tham gia nơi này. Cảm ơn anh em đã ráng đọc hết bài!



Các chức năng quan trọng mà mình đã làm trong video:

1. Kiểm tra các giao thức hỗ trợ của bộ sạc dự phòng Aukey 15000mAh PB-Y39 + Apple 20W
2. Test tải thực tế của bộ sạc Apple PD 20W

Các chức năng khác chưa thử được, hy vọng có ai đó đã thử và chia sẻ.

1. Type-C to Type-C, Type-A to Type-C cable resistance tester.
2. E-mark reader.
3. VOOC/Dash cable dumper.

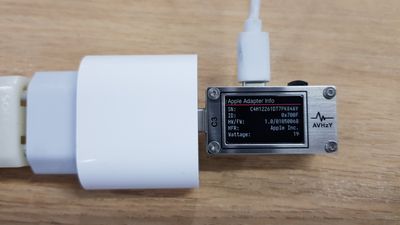

4. Apple charger S/N reader.

Thông tin đầy đủ của USB Meter CT-3
https://store.avhzy.com/index.php?route=product/product&product_id=51
