Chi tiết bên trong iPhone 7 Plus: ron chống nước, cục rung to hơn, loa to hơn
Đây là iPhone 7 Plus bản thử nghiệm. Máy không boot vào menu chính được nên tụi mình mổ ra cho các bạn xem bên trong nó như thế nào. Máy có ngoại hình và thiết kế gần y chang như bản chính thức nhưng thông số pin có vẻ không chính xác vì sáng nay mới có nguồn tin cho biết iPhone 7 Plus có pin 2.900 mAh mà cục pin trong bài này lại chỉ có 2.675 mAh.


2 sợi cáp màn hình được đặt ngang bên hông máy, nên khi gỡ màn hình thì sẽ lật ngang lên thay vì dọc như trước đây

Vị trí jack tai nghe 3.5mm bây giờ chỉ còn lại micro đàm thoại​

1: Nắp đậy socket màn hình
2: Cụm camera sau
3. Nắp giữ microphone
4. Anten Wi-Fi: kết nối trực tiếp vào mainboard bằng ốc, các đời trước sử dụng dây kết nối
5. Khay SIM
6. Nắp giữ camera sau
7. Cục rung: kích thước lớn hơn so với của iPhone 6s
Cục to màu đen nằm chính giữa hình là pin, kế bên phải đó là mainboard, sau cùng là màn hình

Nắp lưng là một miếng nhôm nguyên khối, được khoét nhiều lỗ để đặt các thành phần khác vào

Đây là cụm camera chính ở mặt lưng, bao gồm hai camera nằm chung trong một khối

Cụm camera chính gồm 1 camera góc rộng và 1 camera tele, kích thước cảm biến khác nhau nhưng độ phân giải thì như nhau, bằng 12 MP

Cái bên trái là camera góc rộng 28mm, bên phải là camera tele 56mm

Nếu một trong hai camera bị hư thì nhiều khả năng phải thay nguyên cả cụm camera này

Cục pin của iPhone 7 Plus có thông số 3,82V / 10,22 WHr, của iPhone 6s Plus là 3,80V / 10,45 WHr



Mặt sau cục pin có ghi dung lượng 2.675 mAh

Khay sim có thêm ron cao su ở cạnh ngoài để ngăn không cho nước tràn vào

Ron cao su nằm ở sát nắp đậy bên ngoài

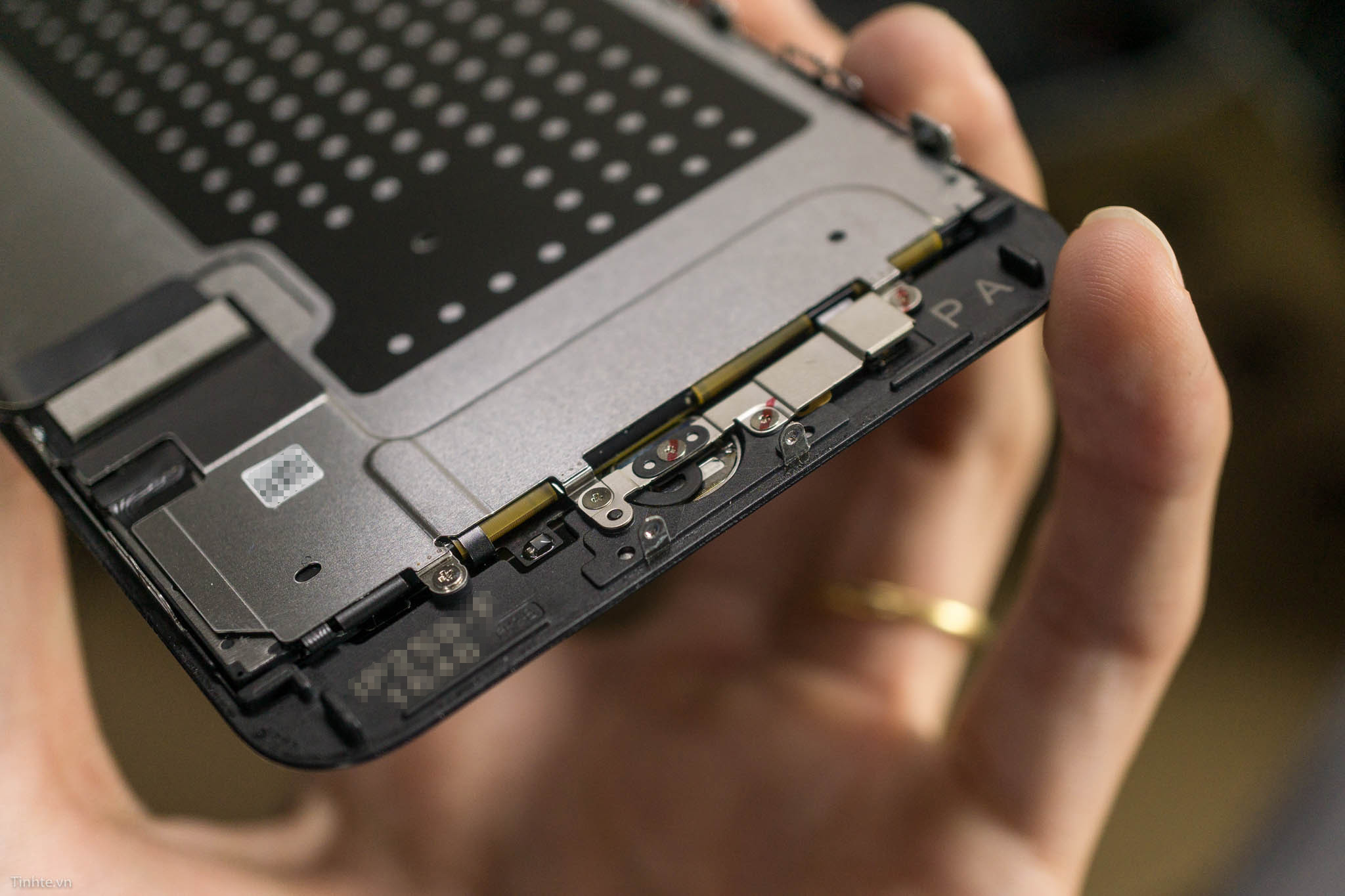

Ngoài cùng, sát cạnh dưới, là phím Home, không bấm xuống được


Camera trước


Một vài thay đổi khác:
  • Cáp kết nối sạc / loa / mic / Anten được thiết kế dài hơn và bự hơn.
  • Cụm dây cáp volume / nút nguồn được làm dính liền với nhau, không phải 2 dây rời như iPhone 6s.
  • Loa thoại làm lớn hơn nhiều so với đời trước vì giờ đây tích hợp thêm cả loa ngoài.
Cám ơn Minh Tuấn Mobile đã cho Tinh Tế mượn máy.
