Schiit Yggdrasil là một R2R DAC tuyệt vời và trên cả tuyệt vời trong tầm giá của nó, mạch thiết kế kỹ lưỡng với chất âm dày, giàu sức sống và nội lực. Mới đây Schiit đã tung ra bảng mạch USB Gen 5 để thay cho USB Gen 3 cũ, làm cho Yggdrasil càng như hổ mọc thêm cánh. Sau đây là một vài thủ thuật, cũng như các điều mà mọi người cần lưu ý trong quá trình tự lắp ráp
Bạn nên :
- Tuân thủ các quy tắc an toàn điện tử bằng cách tĩnh điện trước khi bắt đầu làm việc. Tốt nhất là tắt con DAC đi rồi làm gì thì làm.
- Cầm nắm board mạch ở các góc chứ không nên chạm trực tiếp vào thân mạch
- Để bảng mạch USB GEN 5 ở nơi an toàn trước khi cần sử dụng
- Sử dụng đúng kích thước vít khi vặc ốc trên thân máy và trên board mạch, đồng thời chỉ nên vặn vừa tay, không quá chặt hay quá lỏng
Bước 1 – Tháo vỏ máy

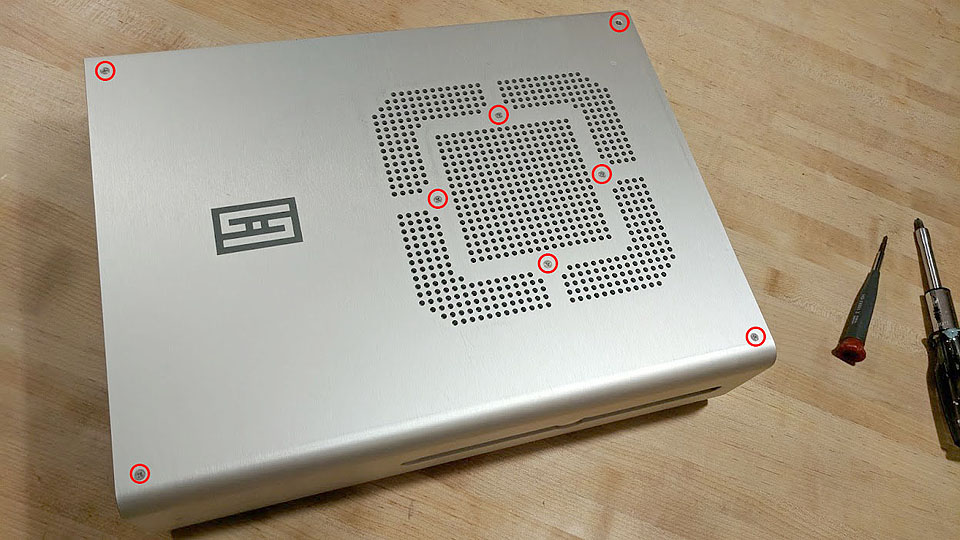

Tháo 8 ốc xung quanh lưng máy và 7 ốc ở phần phía dưới mặt trước. Chưa nên tháo các ốc khác.
Đẩy ra và gỡ nhẹ phần vỏ lưng máy. Để ý không làm cong hay gãy chân khớp của dây ribbon móc vào PCB.
Bước 2 – Tháo vỏ mặt dưới và PCB ra khỏi khung thân bên trong

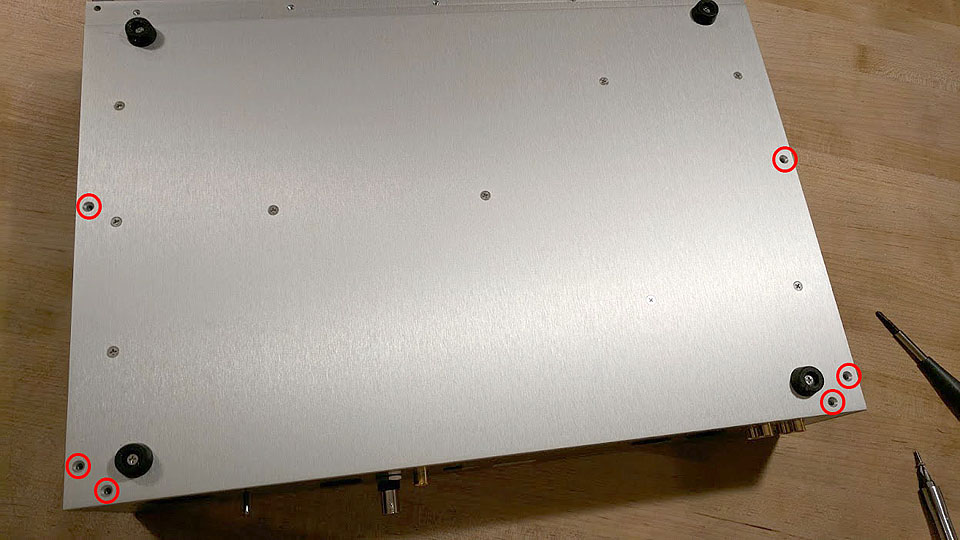

Tháo 6 ốc như trong hình. Không tháo các ốc khác. Phần khung lưng bên trong được giữ bằng các ốc khá nhỏ và yêu nên cần nhẹ tay một chút.
Quảng cáo

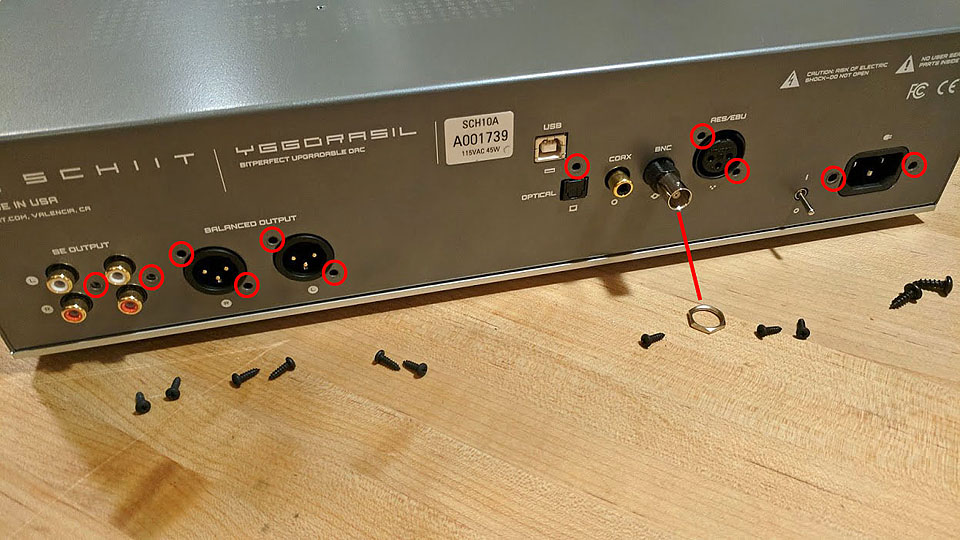

Tháo 9 ốc ở bảng input và output, 2 ốc trên socket IEC và chân khóa trên đầu cắm BNC. Nhớ là tháo sạch nha !
Đẩy và gỡ nhẹ miếng thép che khung máy. Bạn cũng có thể nâng nhẹ phần dưới của đầu cắm BNC để có thể nhìn thấy PCB rõ ràng hơn.
Bước 3 – Tháo và thay board USB mới
Tháo 2 ốc và kéo nhẹ bảng mạch USB thẳng lên trên, tránh làm cong chân cắm của board mạch.
Quảng cáo

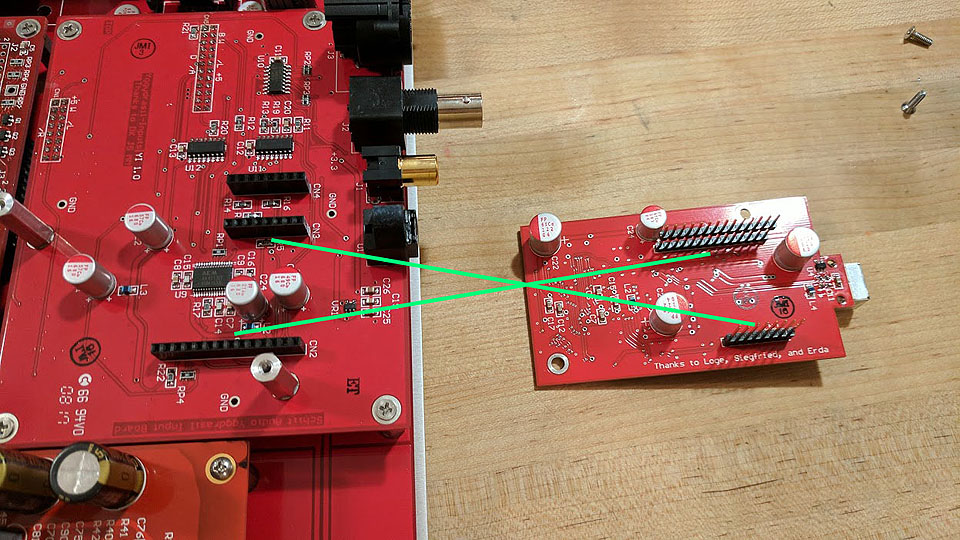

Lắp đặt board mạch USB GEN 5 ngược lại theo chu trình tháo bên trên. Vặc ốc lại cẩn thận nhưng không nên vặn quá chặt. Chân ngắn của USB Gen 3 sẽ không dùng, mà là cái hàng chân ngắn kế bên nó kìa.

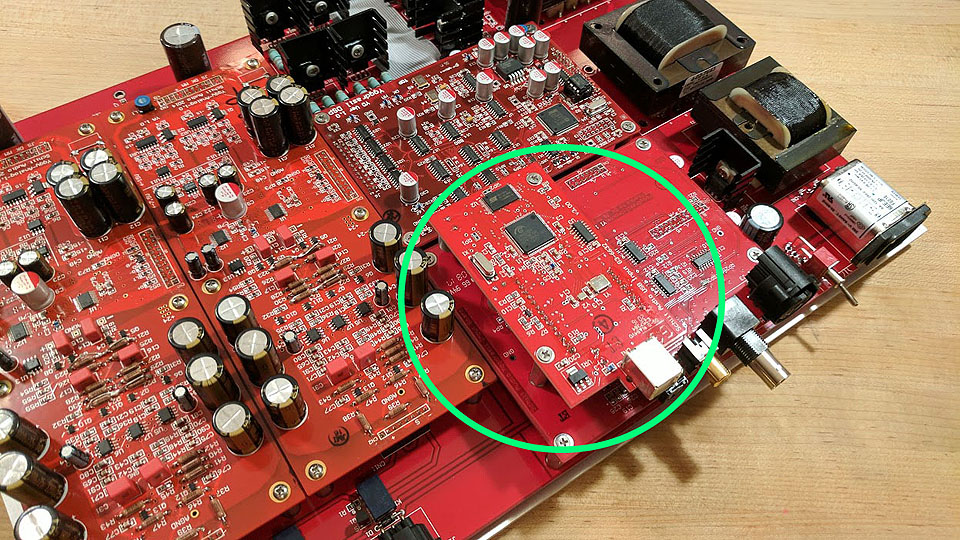

Mạch USB Gen 5 khi đã vào vị trí 😁
Bước 4 – Gắn lại như cũ
Làm ngược lại so với các bước tháo vỏ phía trên tuy nhiên có vài lưu ý để quá trình này dễ dàng hơn:
Đẩy miếng thép che vào khung máy không cần quá mạnh vì nó có khớp riêng, tuy nhiên cần cố định nhẹ bằng tay khi vặn ốc vì nó rất dễ bị trượt đi.
Đẩy vỏ máy sát vào khớp để cố định trước khi vặc ốc và khóa chân.
Khi vặn ốc ở bụng máy người dùng cần cẩn thận lật ngửa máy một cách nhẹ nhàng để không làm ảnh hưởng đến các linh kiện bên trong (cẩn thận vẫn hơn).
Cẩn thận kiểm tra lại vị trí các chân input và output xem đã đúng với ký hiệu trên panel chưa.
Vặn ốc nhẹ để cố định và xem có đúng ốc ở vị trí đó hay không (vặn sẽ nặng tay hơn hay lỏng hơn). Chỉ vặn chặt khi đã hoàn toàn chắc chắn.
