BMS thông minh của JK món hời dành cho DIY

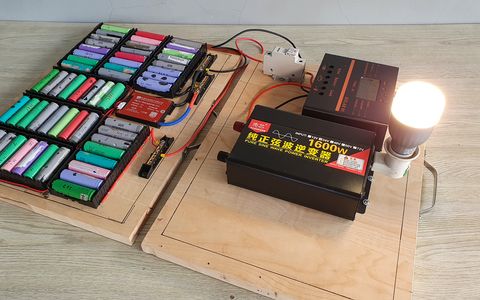

Chỉ với pin và BMS anh em có thể làm rất nhiều việc như tự làm 1 khối pin cho xe máy điện thay thế cho ắc quy. Hay thắp sáng bóng led 12V - không nhất thiết phải kích từ 12v lên 220v rồi mới dùng.

Pin thì anh em biết chọn rồi chúng ta sẽ cùng nhau tìm hiểu về BMS nhé.

Ở bài trước mình sử dụng BMS của Daly. Đây là phiên bản cơ bản có dòng điện liên tục là 20A. Giá của nó là 350K.

Anh em có thể thấy BMS màu đỏ của Daly nhỏ hơn rất nhiều so với BMS của JK (JiKong). Chiếc BMS của JK mình mua trên Banggood với giá hơn 2tr7.

Có lẽ anh em sẽ thắc mắc tại sao 2 chiếc BMS lại có giá chênh nhau đến vậy. Mình sẽ kể ra vài điểm nổi bật trên BMS của JK để anh em tham khảo nhé. Nó không chỉ làm rõ tại sao giá BMS của JK cao mà nó cũng giúp anh em lựa chọn được BMS phù hợp với nhu cầu sử dụng.

Mình có clip gửi anh

• Dòng xả liên tục là yếu tố đầu quyết định giá của BMS. BMS JK có dòng xả liên tục 150A. Khi anh em gắn tối đa 24 pin với điện áp danh định của pin là 3.6V thì công suất của BMS cỡ: 24 x 3.6V x 150A = 12960W.
• Một tính năng rất ăn tiền trên BMS JK đó là nó có tính năng cân bằng chủ động. Đây là một kỹ thuật cân bằng phức tạp hơn nhiều so với cân bằng thụ động thường gặp trên BMS giá rẻ.

- Cân bằng thụ động chỉ đơn giản là phóng điện vào điện trở để giữ điện áp các cell pin bằng nhau. Nó có nhiều hạn chế như làm nóng BMS, pin yếu làm giảm thời gian chạy của cả khối, nhiều năng lượng không được sử dụng…
- Cân bằng chủ động BMS sẽ dùng pin có điện áp cao nạp cho siêu tụ và siêu tụ sẽ nạp cho pin có điện áp thấp. Điện năng sẽ không bị hao phí do chuyển thành nhiệt, giảm thời gian sạc…Bởi vậy công suất tiêu thụ của BMS JK rất thấp: 10mA @ 100V ở trạng thái cân bằng, 6mA @ 100V ở trạng thái không cân bằng.

• Dòng cân bằng chủ động của BMS JiKong có rất nhiều mức để lựa chọn. Phiên bản của mình có dòng cân bằng chủ động là 2A. Nếu anh em mua 1 mạch cân bằng chủ động cho 24 cell pin cũng tiền triệu rồi đó.

Mã sản phẩm JK-B2A24S15P nghĩa: 2A dòng cân bằng chủ động. 24S hỗ trợ pin từ 7S tới 24S. 15P là xả liên tục 150A

• Không giống các BMS phổ thông chỉ có thể sử dụng cho 1 loại pin duy nhất. BMS JiKong có thể sử dụng cho pin LTO - Lifepo4 - li-ion bởi vậy anh em chỉ cần mua 1 chiếc BMS duy nhất để sử dụng cho nhiều loại pin khác nhau.
• BMS thông thường được fix cứng theo số lượng cell pin. Ví dụ anh em muốn điện áp 24V sẽ mua BMS 7S. Sau này anh em muốn nâng cấp lên 36V để chạy xe điện lại phải mua BMS 13S. Nhưng với BMS JK anh em có thể linh hoạt sử dụng từ 7S(7 cell pin) tới 24S(24 cell pin).
• Tính năng thông minh cũng là điểm cộng trên BMS JK. Anh em có thể kết nối với BMS với ứng dụng di động (Hỗ trợ Android và IOS) để cài đặt rất rất nhiều thông số và quan sát những thông số quan trọng theo thời gian thực

Ví dụ ở màn hình này anh em có thể thấy:

• Time: 35M21S cho biết tổng thời gian chạy kể từ khi bảng bảo vệ được bật lần đầu tiên.
• Sạc - Charge: On. Xả - Discharge: On. Cân bằng - Balance: On. Anh em có thể tắt hoặc bật nó tùy ý. Quá hay phải không ạ
• 29.07V: tổng điện áp hiện tại của pin trong thời gian thực
• 0.0A: tổng dòng điện hiện tại của pin theo thời gian thực. Khi pin được sạc, dòng điện là dương, khi pin được xả, dòng điện là âm
• Balance Cur: Khi bật chức năng cân bằng và đạt đến điều kiện cân bằng, dòng cân bằng được hiển thị theo thời gian thực.

- Khi đang cân bằng, vùng hiển thị trạng thái theo thời gian thực: màu xanh đại diện cho pin đã xả, màu đỏ đại diện cho pin đã sạc.
- Dòng điện có giá trị âm (-1.840A) của “dòng điện cân bằng” cho biết pin đang xả và màu xanh lam nhấp nháy tại thời điểm này.
- Dòng điện có giá trị dương của “dòng điện cân bằng” cho biết pin đang sạc và màu đỏ nhấp nháy tại thời điểm này.

• Chiếc BMS JK có tới 3 cảm biến nhiệt độ:

- MOS Temp: nhiệt độ của BMS. Giá trị bảo vệ quá nhiệt MOS là 90 ℃, giá trị khôi phục MOS khi nhiệt độ 70 ° C (hai giá trị này là giá trị mặc định của nhà máy). Ví dụ BMS nóng hơn 90 ℃ nó sẽ tắt và bật lại khi nhiệt độ thấp hơn 70 ° C.
- Battery T1 và T2: Là nhiệt độ trên 2 đầu do giúp quản lý nhiệt độ của pin. Anh em có thể cài nhiệt độ để bật/tắt BMS dựa vào nó giúp khối pin tránh được nguy cơ quá nhiệt.

• Cycle Count: Số lần pin được sạc đầy
• Delta cell volt: Sự khác biệt giữa điện áp Cell cao nhất và Cell thấp nhất

Bật tắt chế độ sạc, xả, cân bằng…

Bảng này cho phép cài đặt thông số cơ bản như:

• Cell Count: Ví dụ mình chọn 7 vì khối pin của mình là 7S-24V
• Battery Capacity(AH): Đại diện cho dung lượng pin thực tế được tính bằng SOC có độ chính xác cao. (Giá trị này cần được cập nhật sau khi pin đã hoàn thành chu kỳ sạc và xả hoàn toàn)
• Balance Trig Volt: thông số duy nhất điều khiển việc cân bằng. Ví dụ: đặt chênh lệch điện áp kích hoạt cân bằng thành 0,01V, khi chênh lệch điện áp khối pin lớn hơn 0,01V, quá trình cân bằng sẽ bắt đầu và quá trình cân bằng sẽ kết thúc khi điện áp giảm xuống dưới 0,01V. (Nên đặt chênh lệch điện áp kích hoạt cân bằng cho pin trên 50AH thành 0,005V và đặt chênh lệch điện áp kích hoạt cân bằng cho pin dưới 50AH thành 0,01V).
• Calibrating Volt: Chức năng hiệu chuẩn điện áp. Nếu anh em thấy điện áp hiển thị trên BMS khác với giá trị anh em đo thực tế có thể sửa lại
• Tương tự là hiệu chỉnh dòng điện - Calibrating Curr

Ở mục nâng cao BMS cho phép cài đặt hằng hà sa số các thông số quan trọng giúp khối pin của anh em hoạt động 1 cách hoàn hảo. Mình xin phép bỏ qua phần này tránh bài quá dài. Anh em chưa rõ có thể để lại bình luận nhé

• Nếu anh em thích vọc nhiều hơn có thể tùy biến để quản lý pin từ xa giống thế này thay cho APP của nhà sản xuất bị giới hạn bởi kết nối của Bluetooth bởi BMS JK còn hỗ trợ GPS, RS485/CAN

• Giao diện khi sử dụng ESP32/ESP8266 qua cổng RS485 để giám sát từ xa. Và còn nhiều giao diện xịn xò khác như VenusOS…

• Cổng giao tiếp trên BMS JK. Từ phải qua nhé anh em

- Chức năng sưởi ấm. Ở mình nhiệt độ không quá lạnh nên cũng không cần chức năng này
- Khu vực cắm màn hình
- Kết nối GPS
- Chức năng CAN/RS485

Màn hình cho BMS. Ngoài ra còn có nút bấm…

• Màn hình và các phụ kiện anh em phải mua riêng nhé. Chúng ta chỉ nhận được BMS, cảm biến nhiệt độ và dây cân bằng khi mua sản phẩm

Dây cân bằng 22AWG và dài tận 76cm

BMS có công suất lớn nên sử dụng 2 dây 7AWG(12mm). Có lẽ nhà sản xuất muốn BMS nhỏ gọn nên không sử dụng dây 4AWG(25mm). Mình thích sử dụng 1 dây cho nó gọn chấp nhận vỏ BMS to hơn xíu.

Dây silicone siêu mềm chịu nhiệt độ cao rất xịn anh em ạ

Vừa rồi là những chia sẻ nhanh của mình về chiếc BMS thông minh của JiKong. Hi vọng qua bài chia sẻ này anh em sẽ lựa chọn được sản phẩm phù hợp với nhu cầu sử dụng của bản thân.

Theo quan điểm cá nhân của mình thì BMS JK là lựa chọn tốt. Sản phẩm có hiệu năng/giá cực ổn. Có thể cài đặt và tối ưu rất nhiều thông số. Dễ cài đặt. Hỗ trợ nhiều loại pin, có thể linh hoạt sử dụng số lượng pin từ 7 tới 24 cell. BMS cũng hoạt động rất ổn định và được cộng đồng phát triển nhiều tính năng vượt trội.

Cảm ơn anh em đã đọc bài. Anh em theo dõi kênh YouTube và Fanpage để ủng hộ mình và xem thêm nhiều sản phẩm nhé. Cảm ơn anh em.
