Chào anh em, pin laptop của anh em bị chai , kiểu gì cũng phải mua cục mới thế cục cũ bỏ đi sao? Không nó vừa lãng phí vừa ảnh hưởng tới môi trường nếu không được xử lý đúng. Hôm nay mình chia sẻ với anh em cách tạo 1 bộ pin dự phòng sài cho laptop và các thiết bị khác với các cell pin laptop cũ với dung lượng lớn tùy thích của anh em.
Đầu tiên chúng ta cần vài linh kiện chính anh em có thể mua trên banggood dạo này có ship cod rồi. Anh em chỉ cần tạo tài khoản là mua được.
1. Mạch tăng áp 1200W 20A
https://www.banggood.com/1200W-20A-DC-Converter-Boost-Step-up-Power-Supply-Module-IN-10-60V-OUT-12-83V-p-1006423.html?p=7X082114991337201710&custlinkid=3293652. Mạch bảo vệ và sạc pin 4S 40A BMS
https://www.banggood.com/4S-40A-Li-ion-Lithium-Battery-18650-Charger-PCB-BMS-Protection-Board-with-Balance-p-1405559.html?p=7X082114991337201710&custlinkid=3293933. Đồng hồ hiển thị 0-100v 10A
https://www.banggood.com/Mini-Digital-Voltmeter-Ammeter-DC-100V-10A-Panel-Amp-Volt-Voltage-Current-Meter-Tester-0_56-Blue-Red-Dual-LED-Display-p-1422461.html?p=7X082114991337201710&custlinkid=3293714. Biến trở 5K, 50k Ohm. Jack chuối cắm loa đực, cái. núm xoay, công tắc, cầu nối điện. Anh em có thể tận dụng đồ cũ nếu không có thì mua mới cũng rất dễ kiếm.
Tiến hành thôi.
1. Đầu tiên anh em sẽ tạo thành pack pin 4S4P.
- Có nghĩa là 4 quả mắc song song tạo thành 1 cell và sau đó ghép nối tiếp chúng lại với nhau. Anh em có thể tạo gói pin 4S10P tùy số lượng pin anh em có.
- Anh em sẽ hỏi tạo pack pin 3S được không câu trả lời là có. Tại sao lại chúng ta lại tạo pack pin 4S bởi công suất của mạch tăng áp được tính = Điện áp đầu vào x 10A. Đầu vào lớn sẽ cho anh em công suất lớn hơn
- Anh em sẽ cần sạc đầy các cell pin trước để nó tự xả trong khoảng 1 tuần rồi anh em sẽ chọn ra nhưng viên pin có điện áp và dung lượng gần nhau nhất để đóng thành pack pin. Do mình sài nhiều loại pin có dung lượng khác nhau nên không hàn chúng lại với nhau. Mình để từng pack 1S4P để tiện cho việc sạc cũng như thay đổi thành pack 3S4P khi cần.
Quảng cáo
2. Hoàn thành mạch
- Mạch tăng áp của chúng ta sủ dụng 2 biến trở. Biến trở 5K ohm để điều chỉnh dòng và biến trở 200K ohm để điều chỉnh điện áp ra. Do mạch của chúng ta có dải điện áp ra rất rộng lên tới 83v. Để cho an toàn tránh vặn nhầm mình thay biến trở 200K ohm bằng biến trở 50K ohm để giữ điện áp tối đa rơi vào 22 volt sẽ an toàn cho máy tính.

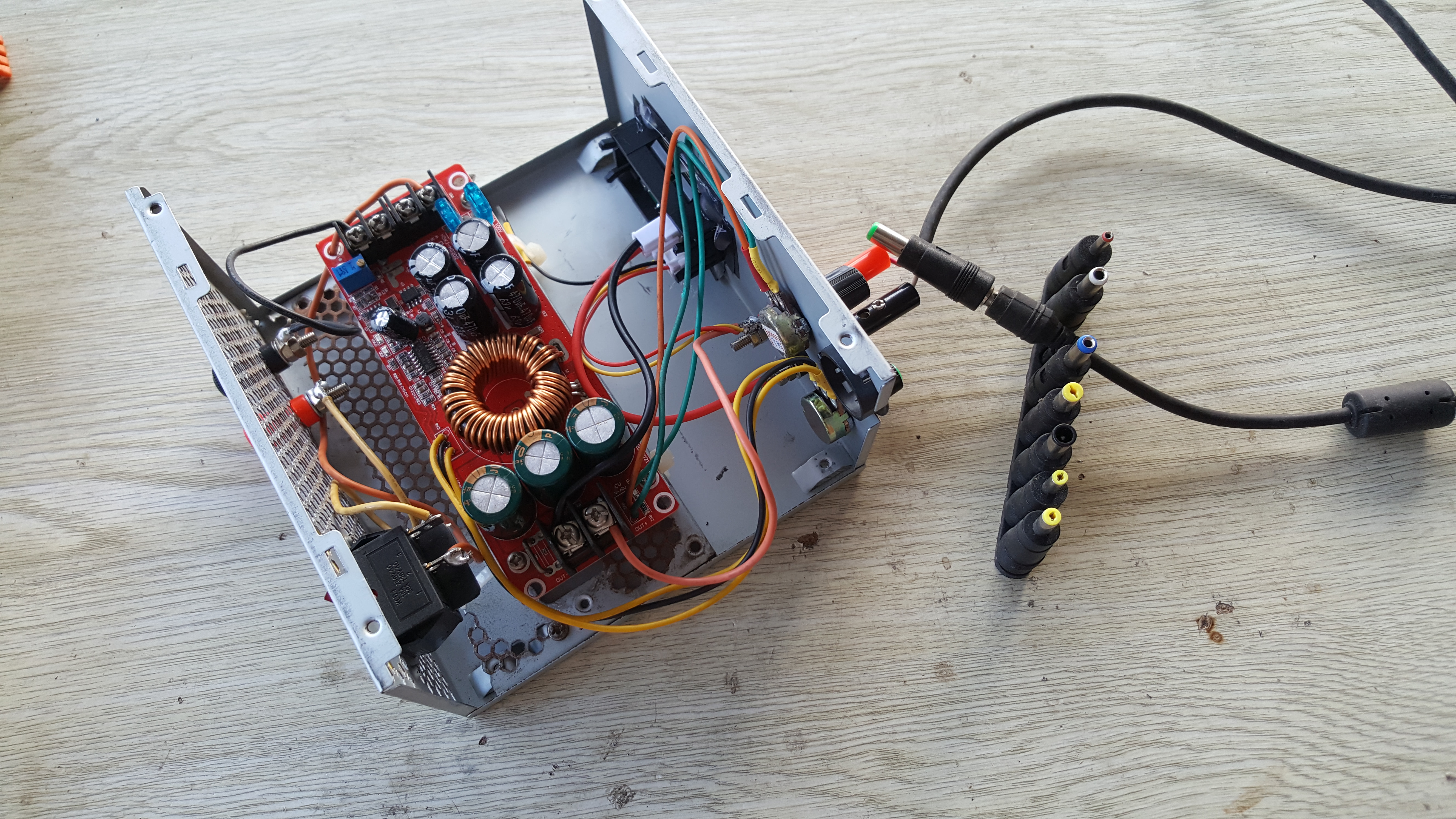

- Mình tận dụng vỏ máy tính cũ làm hộp, bởi nó có không gian khá rộng rãi anh em có thể thêm quạt nếu sử dụng cho mục đích khác cần công suất cao hơn. Vỏ sắt cũng có khả năng chống cháy tốt hơn nếu có vấn đề chạm chập

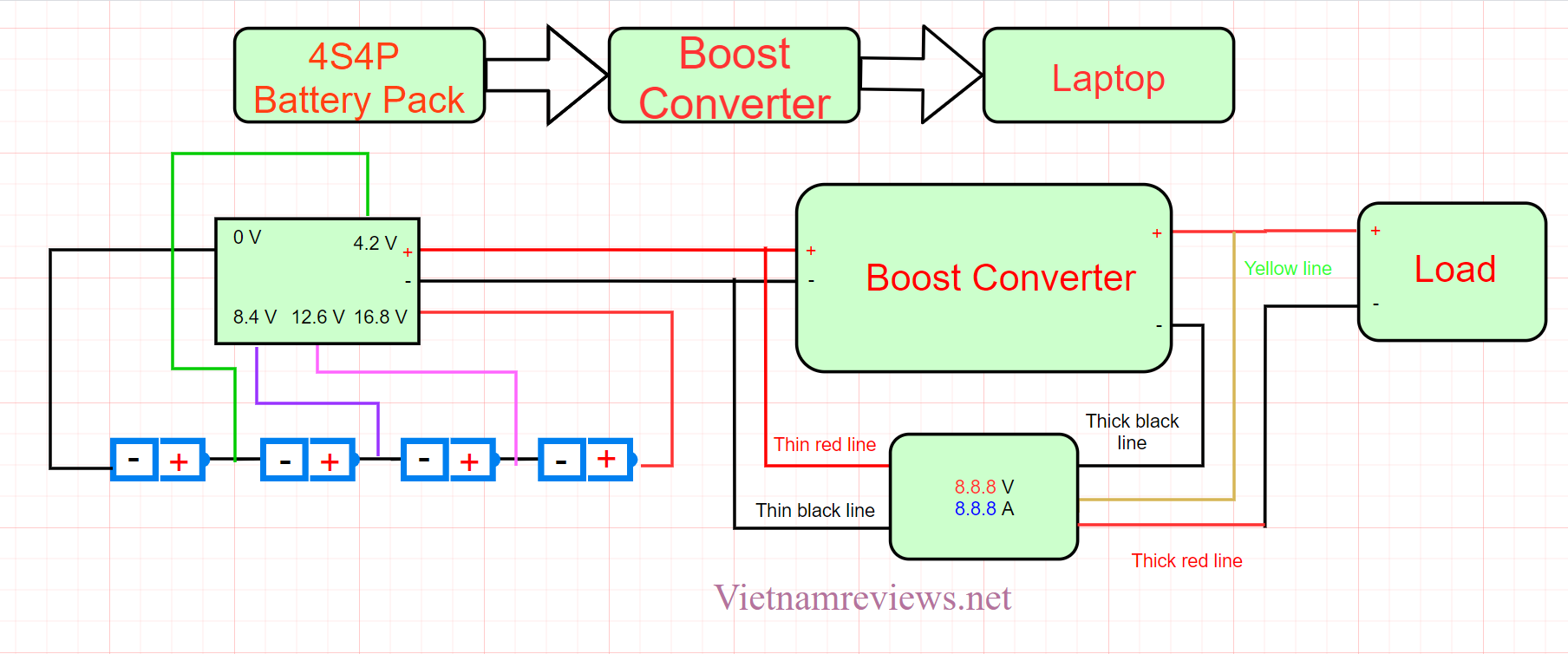

- Rất dễ phải không anh em, anh em nhìn theo sơ đồ và xem clip chúc anh em thành công sớm hơn 3 nốt nhạc. Cảm ơn anh em.

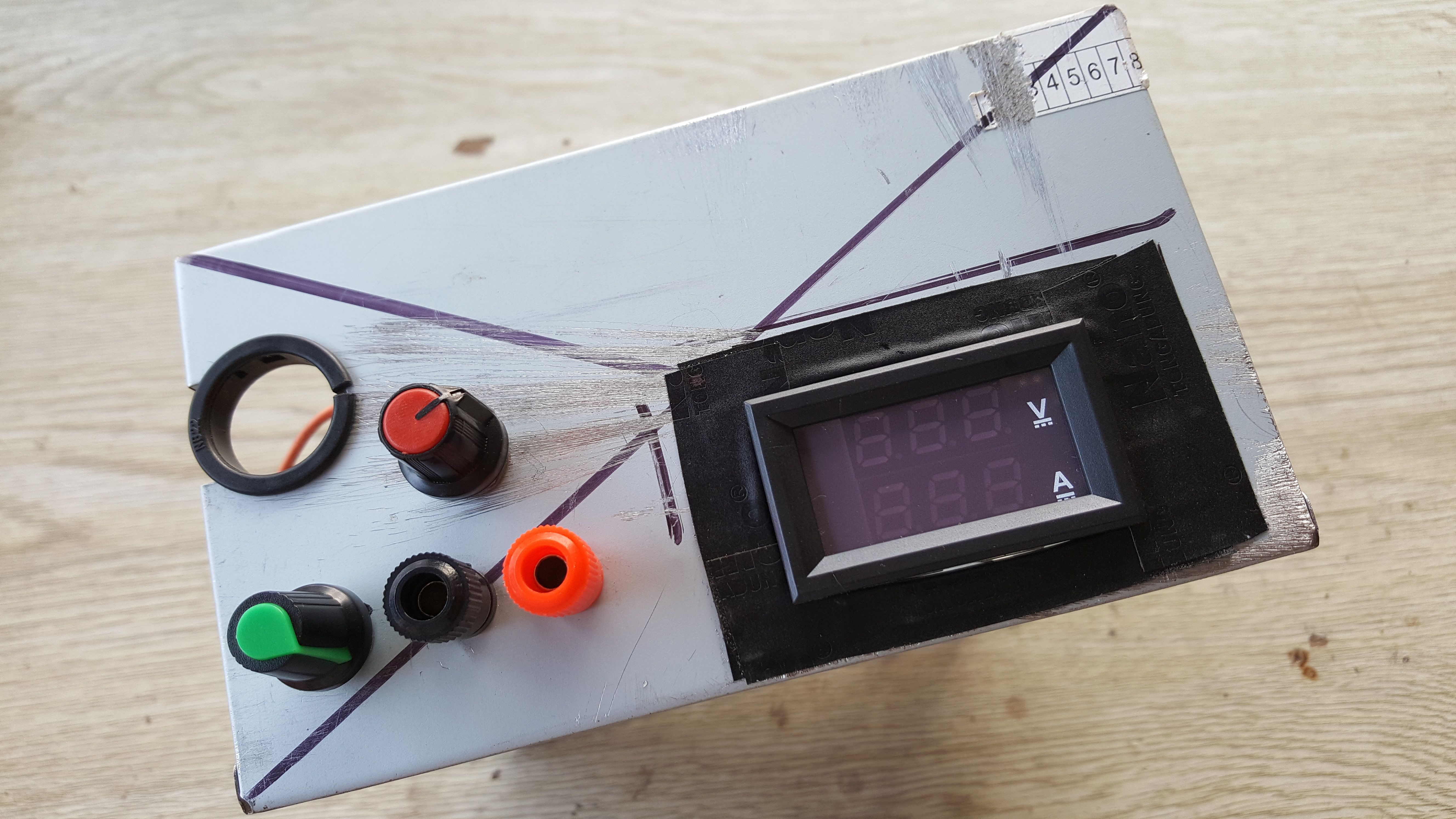

Kết quả sau 3 nốt nhạc nè anh em
